*Trojúhelník stíněním uzemněným obou koncích.
Numerical data are only informative, subject technical charges.labaracables.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x35/16 0,524 1,150 0,44/0,63 0,22 1,35
1x50/16 0,387 1,150 0,42/0,61 0,24 1,5
1x70/16 0,268 1,150 0,40/0,58 0,27 1,65
1x95/16 0,193 1,150 0,38/0,56 0,31 2
1x120/16 0,153 1,150 0,36/0,55 0,33 2,15
1x150/25 0,124 0,727 0,35/0,54 0,36 2,25
1x185/25 0,099 0,727 0,34/0,53 0,4 2,6
1x240/25 0,075 0,727 0,33/0,51 0,44 2,9
1x300/25 0,060 0,727 0,31/0,50 0,49 3,2
1x400/35 0,047 0,524 0,31/0,49 0,55 3,55
.cz
www.labaracables.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.
Odpor stínění
max.) Weight (approx.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x35/16 19,4 95
1x50/16 20,4 110
1x70/16 130
1x95/16 23,7 160
1x120/16 190
1x150/25 26,6 225
1x185/25 28,3 265
1x240/25 30,5 320
1x300/25 32,9 380
1x400/35 490

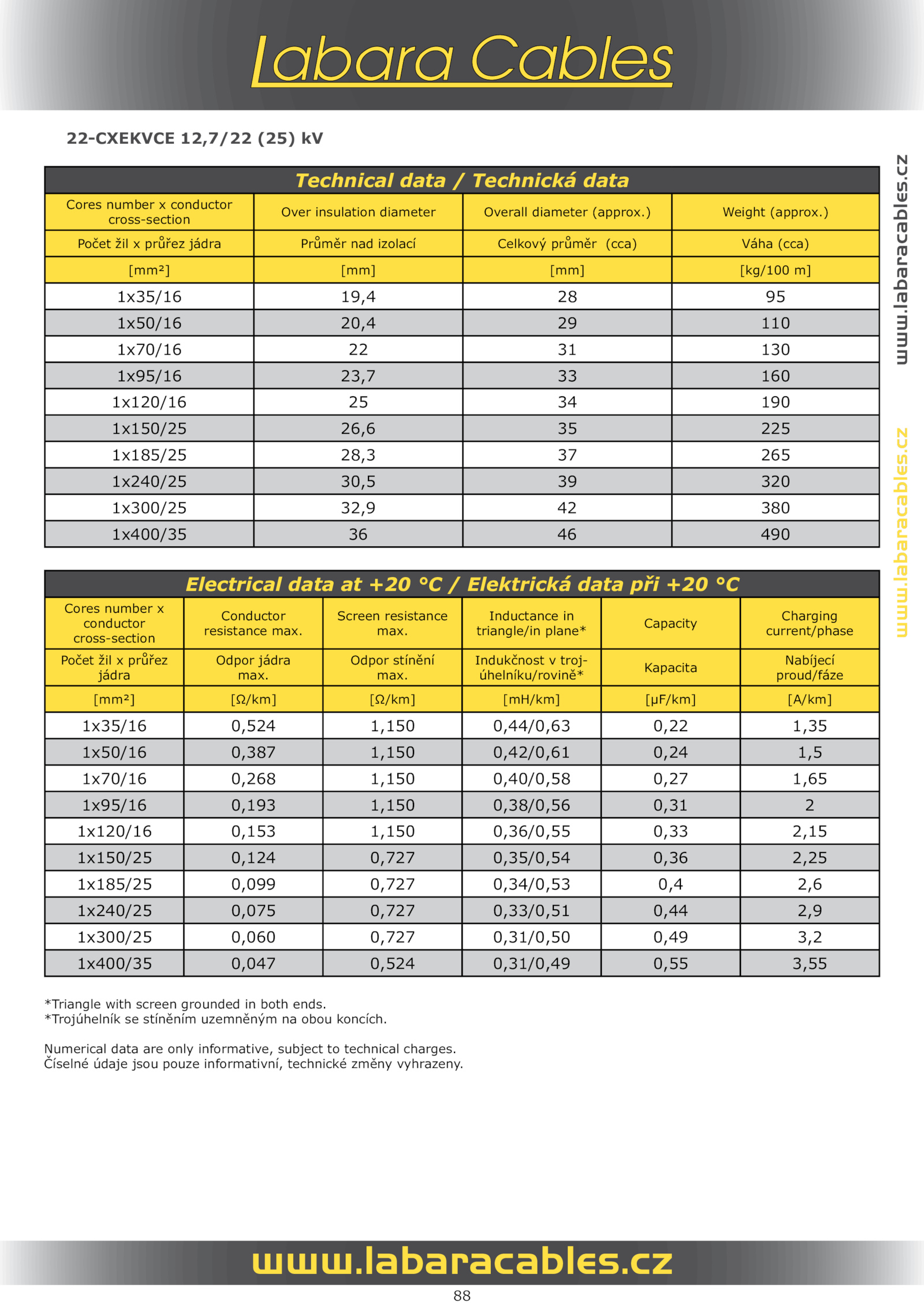

22-CXEKVCE 12,7/22 (25) kV
*Triangle with screen grounded both ends.88
www.labaracables.
Screen resistance
max.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.cz
www.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx
