[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x50/16 0,387 1,150 0,42/0,61 0,24 1,5
1x70/16 0,268 1,150 0,40/0,58 0,27 1,65
1x95/16 0,193 1,150 0,38/0,56 0,31 2
1x120/16 0,153 1,150 0,36/0,55 0,33 2,15
1x150/25 0,124 0,727 0,35/0,54 0,36 2,25
1x185/25 0,099 0,727 0,34/0,53 0,4 2,6
1x240/25 0,075 0,727 0,33/0,51 0,44 2,9
1x300/25 0,060 0,727 0,31/0,50 0,49 3,2
1x400/35 0,047 0,524 0,31/0,49 0,55 3,55
.
Odpor stínění
max.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.
Screen resistance
max.labaracables.labaracables.
Numerical data are only informative, subject technical charges.cz
www.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.
*Trojúhelník stíněním uzemněným obou koncích.) Weight (approx.labaracables.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.cz
www.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x50/16 25,4 150
1x70/16 180
1x95/16 28,7 210
1x120/16 240
1x150/25 31,6 270
1x185/25 33,3 325
1x240/25 35,5 385
1x300/25 37,9 425
1x400/35 570

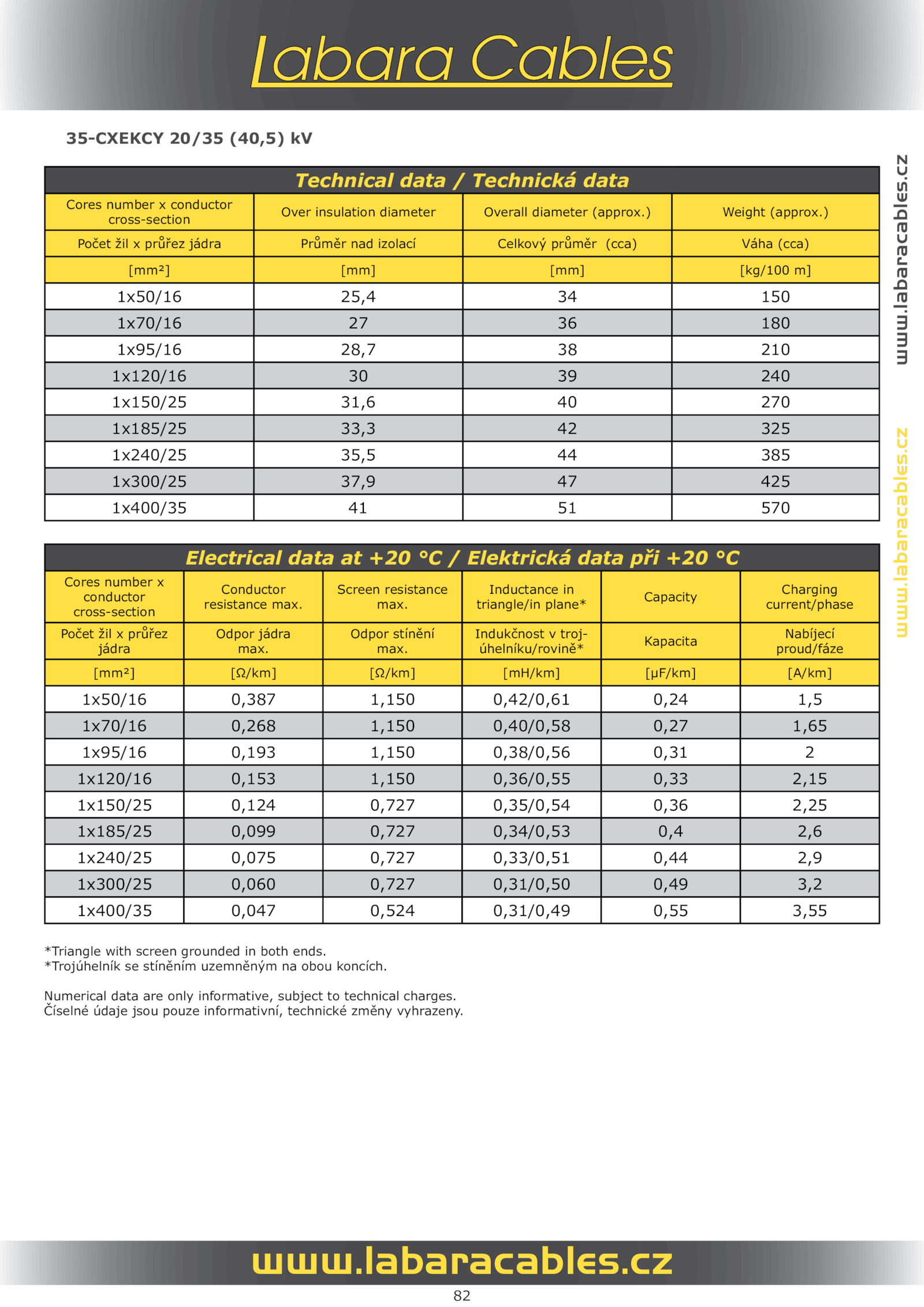

35-CXEKCY 20/35 (40,5) kV
