Poznámky redaktora
76
www.
*Trojúhelník stíněním uzemněným obou koncích.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.) Weight (approx.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x35/16 0,524 1,150 0,44/0,63 0,22 1,35
1x50/16 0,387 1,150 0,42/0,61 0,24 1,5
1x70/16 0,268 1,150 0,40/0,58 0,27 1,65
1x95/16 0,193 1,150 0,38/0,56 0,31 2
1x120/16 0,153 1,150 0,36/0,55 0,33 2,15
1x150/25 0,124 0,727 0,35/0,54 0,36 2,25
1x185/25 0,099 0,727 0,34/0,53 0,4 2,6
1x240/25 0,075 0,727 0,33/0,51 0,44 2,9
1x300/25 0,060 0,727 0,31/0,50 0,49 3,2
1x400/35 0,047 0,524 0,31/0,49 0,55 3,55
.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.
Screen resistance
max.cz
www.labaracables.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.
Odpor stínění
max.
Numerical data are only informative, subject technical charges.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.labaracables.labaracables.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x35/16 15,4 90
1x50/16 16,2 105
1x70/16 17,8 125
1x95/16 19,5 150
1x120/16 20,8 180
1x150/25 22,4 215
1x185/25 24,1 255
1x240/25 26,3 310
1x300/25 28,7 370
1x400/35 31,8 480

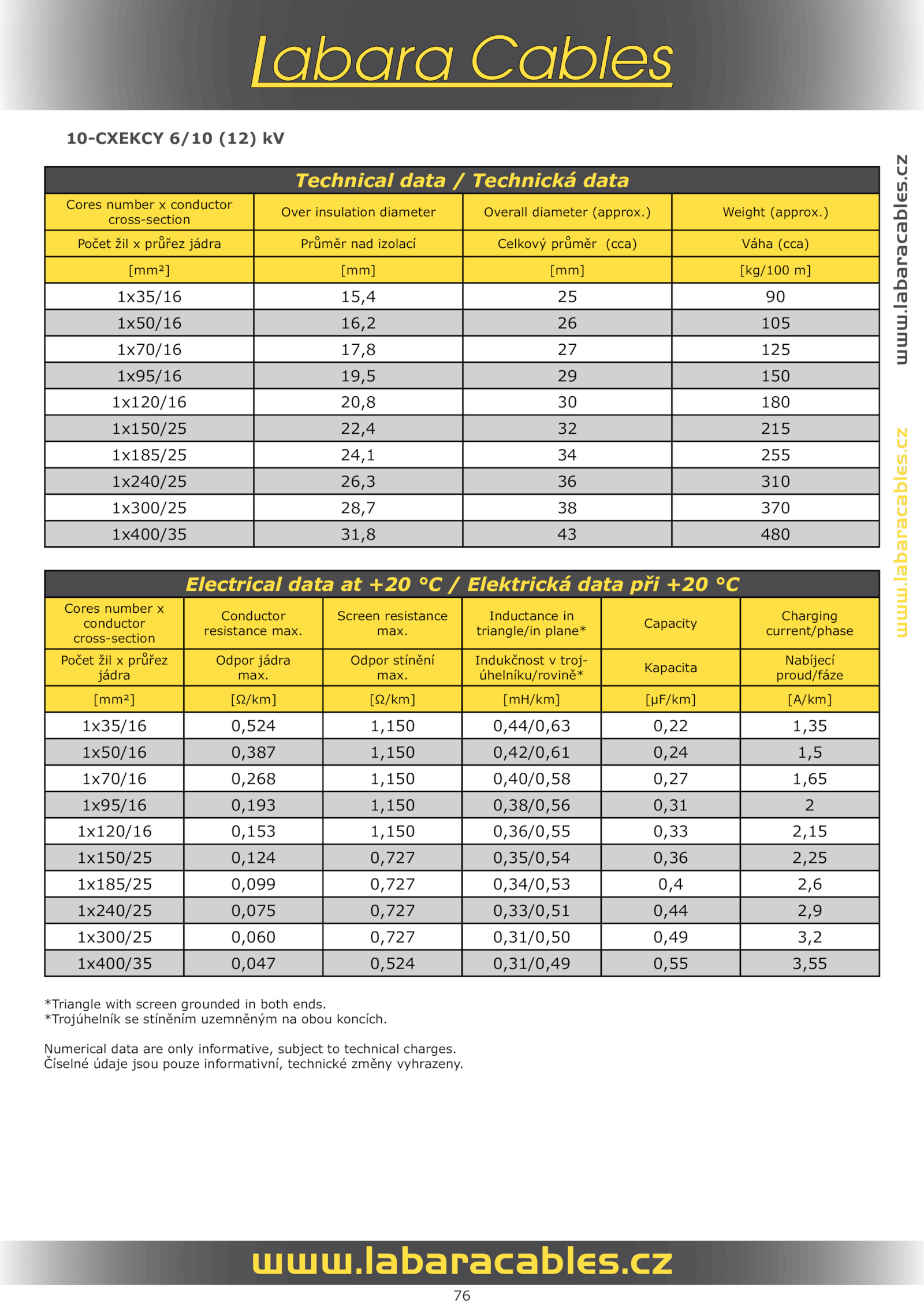

10-CXEKCY 6/10 (12) kV
*Triangle with screen grounded both ends.cz
