Poznámky redaktora
labaracables.labaracables.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.cz
www.
Odpor stínění
max.
Numerical data are only informative, subject technical charges.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
[mm²] [mm] [mm] [kg/100 m]
1x35/16 15,2 65
1x50/16 16,2 70
1x70/16 17,8 80
1x95/16 19,5 90
1x120/16 20,8 100
1x150/25 22,4 120
1x185/25 24,1 135
1x240/25 26,3 150
1x300/25 28,7 175
1x400/35 31,8 220
1x500/35 34,8 255
1x630/35 43,1 300

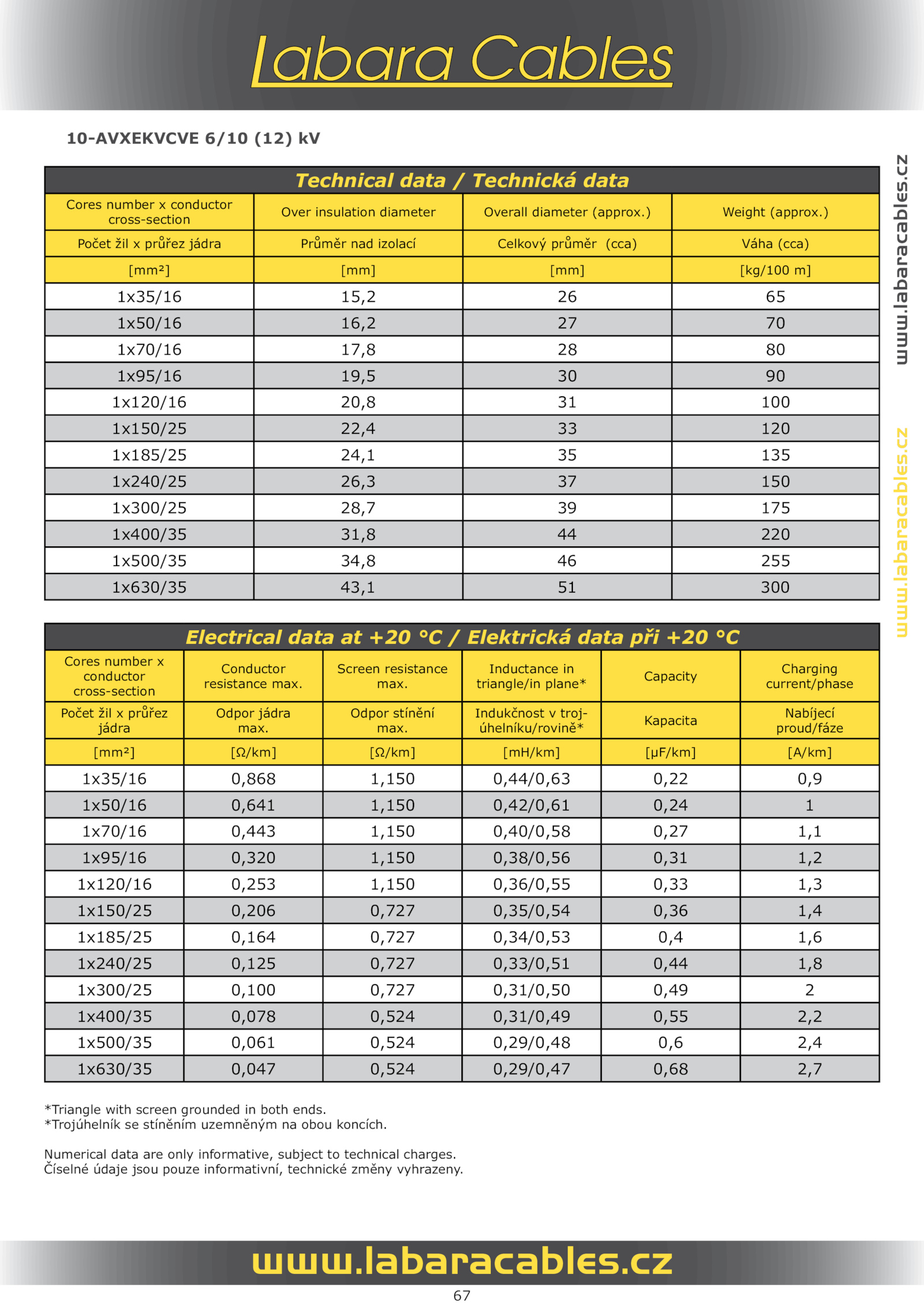

10-AVXEKVCVE 6/10 (12) kV
*Triangle with screen grounded both ends.cz
www.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.) Weight (approx.
Screen resistance
max.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.67
www.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
[mm²] [Ω/km] [Ω/km] [mH/km] [μF/km] [A/km]
1x35/16 0,868 1,150 0,44/0,63 0,22 0,9
1x50/16 0,641 1,150 0,42/0,61 0,24 1
1x70/16 0,443 1,150 0,40/0,58 0,27 1,1
1x95/16 0,320 1,150 0,38/0,56 0,31 1,2
1x120/16 0,253 1,150 0,36/0,55 0,33 1,3
1x150/25 0,206 0,727 0,35/0,54 0,36 1,4
1x185/25 0,164 0,727 0,34/0,53 0,4 1,6
1x240/25 0,125 0,727 0,33/0,51 0,44 1,8
1x300/25 0,100 0,727 0,31/0,50 0,49 2
1x400/35 0,078 0,524 0,31/0,49 0,55 2,2
1x500/35 0,061 0,524 0,29/0,48 0,6 2,4
1x630/35 0,047 0,524 0,29/0,47 0,68 2,7
.labaracables.
*Trojúhelník stíněním uzemněným obou koncích
