) Weight (approx.cz
Technical data Technická data
Cores number conductor
cross-section
Over insulation diameter Overall diameter (approx.cz
www.labaracables.
Číselné údaje jsou pouze informativní, technické změny vyhrazeny.
*Trojúhelník stíněním uzemněným obou koncích.
Odpor stínění
max.labaracables.cz
www.labaracables.cz
www.
Numerical data are only informative, subject technical charges.)
Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca)
mm² kg/100 m
1 50/16 25,4 110
1 70/16 27,0 120
1 95/16 28,7 145
1 120/16 30,0 155
1 150/25 31,6 165
1 185/25 33,3 180
1 240/25 35,5 220
1 300/25 37,9 235
1 400/35 41,0 280
1 500/35 44,0 325
1 630/35 48,1 375

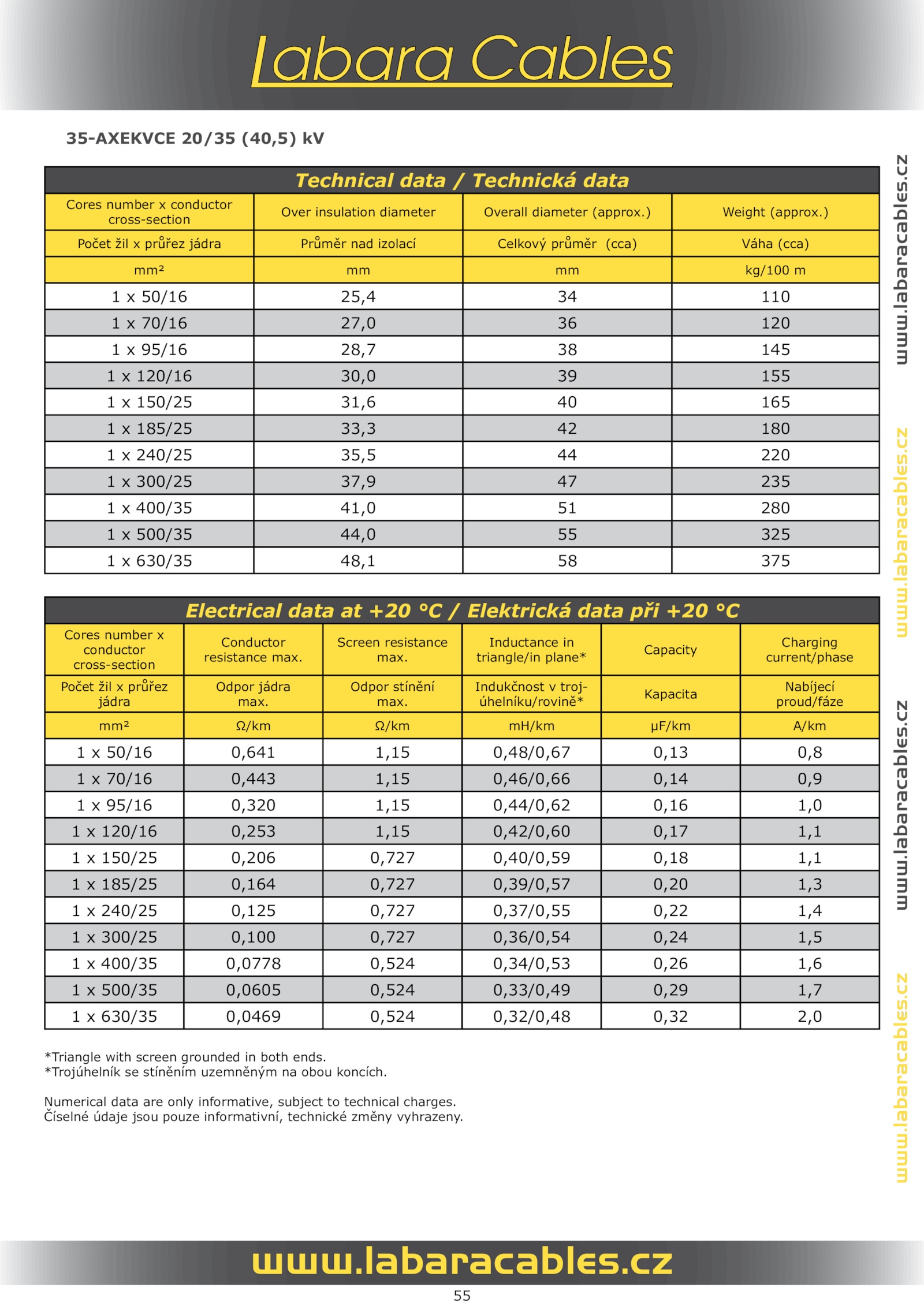

35-AXEKVCE 20/35 (40,5) kV
*Triangle with screen grounded both ends.
Inductance in
triangle/in plane*
Capacity
Charging
current/phase
Počet žil průřez
jádra
Odpor jádra
max.55
www.
Electrical data +20 Elektrická data při +20 °C
Cores number x
conductor
cross-section
Conductor
resistance max.
Indukčnost troj-
úhelníku/rovině*
Kapacita
Nabíjecí
proud/fáze
mm² Ω/km Ω/km mH/km μF/km A/km
1 50/16 0,641 1,15 0,48/0,67 0,13 0,8
1 70/16 0,443 1,15 0,46/0,66 0,14 0,9
1 95/16 0,320 1,15 0,44/0,62 0,16 1,0
1 120/16 0,253 1,15 0,42/0,60 0,17 1,1
1 150/25 0,206 0,727 0,40/0,59 0,18 1,1
1 185/25 0,164 0,727 0,39/0,57 0,20 1,3
1 240/25 0,125 0,727 0,37/0,55 0,22 1,4
1 300/25 0,100 0,727 0,36/0,54 0,24 1,5
1 400/35 0,0778 0,524 0,34/0,53 0,26 1,6
1 500/35 0,0605 0,524 0,33/0,49 0,29 1,7
1 630/35 0,0469 0,524 0,32/0,48 0,32 2,0
.labaracables.cz
www.labaracables.
Screen resistance
max
