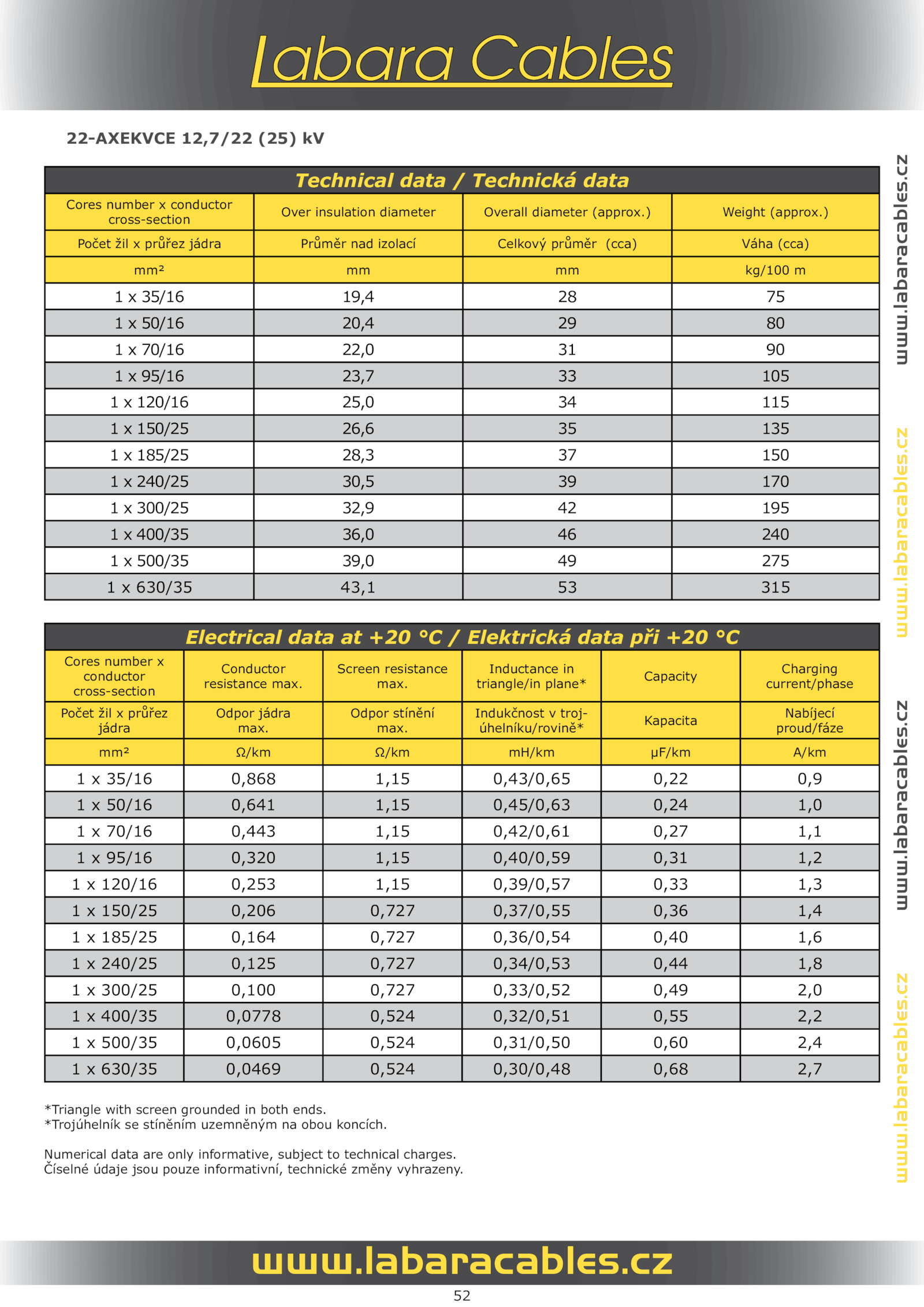

cz www.labaracables.labaracables.52 www.labaracables. Electrical data +20 Elektrická data při +20 °C Cores number x conductor cross-section Conductor resistance max.cz www. Odpor stínění max. Inductance in triangle/in plane* Capacity Charging current/phase Počet žil průřez jádra Odpor jádra max. Screen resistance max.labaracables. Numerical data are only informative, subject technical charges.labaracables.cz www. Číselné údaje jsou pouze informativní, technické změny vyhrazeny.cz www. Indukčnost troj- úhelníku/rovině* Kapacita Nabíjecí proud/fáze mm² Ω/km Ω/km mH/km μF/km A/km 1 35/16 0,868 1,15 0,43/0,65 0,22 0,9 1 50/16 0,641 1,15 0,45/0,63 0,24 1,0 1 70/16 0,443 1,15 0,42/0,61 0,27 1,1 1 95/16 0,320 1,15 0,40/0,59 0,31 1,2 1 120/16 0,253 1,15 0,39/0,57 0,33 1,3 1 150/25 0,206 0,727 0,37/0,55 0,36 1,4 1 185/25 0,164 0,727 0,36/0,54 0,40 1,6 1 240/25 0,125 0,727 0,34/0,53 0,44 1,8 1 300/25 0,100 0,727 0,33/0,52 0,49 2,0 1 400/35 0,0778 0,524 0,32/0,51 0,55 2,2 1 500/35 0,0605 0,524 0,31/0,50 0,60 2,4 1 630/35 0,0469 0,524 0,30/0,48 0,68 2,7 .cz Technical data Technická data Cores number conductor cross-section Over insulation diameter Overall diameter (approx.) Weight (approx.) Počet žil průřez jádra Průměr nad izolací Celkový průměr (cca) Váha (cca) mm² kg/100 m 1 35/16 19,4 75 1 50/16 20,4 80 1 70/16 22,0 90 1 95/16 23,7 105 1 120/16 25,0 115 1 150/25 26,6 135 1 185/25 28,3 150 1 240/25 30,5 170 1 300/25 32,9 195 1 400/35 36,0 240 1 500/35 39,0 275 1 630/35 43,1 315 22-AXEKVCE 12,7/22 (25) kV *Triangle with screen grounded both ends. *Trojúhelník stíněním uzemněným obou koncích
