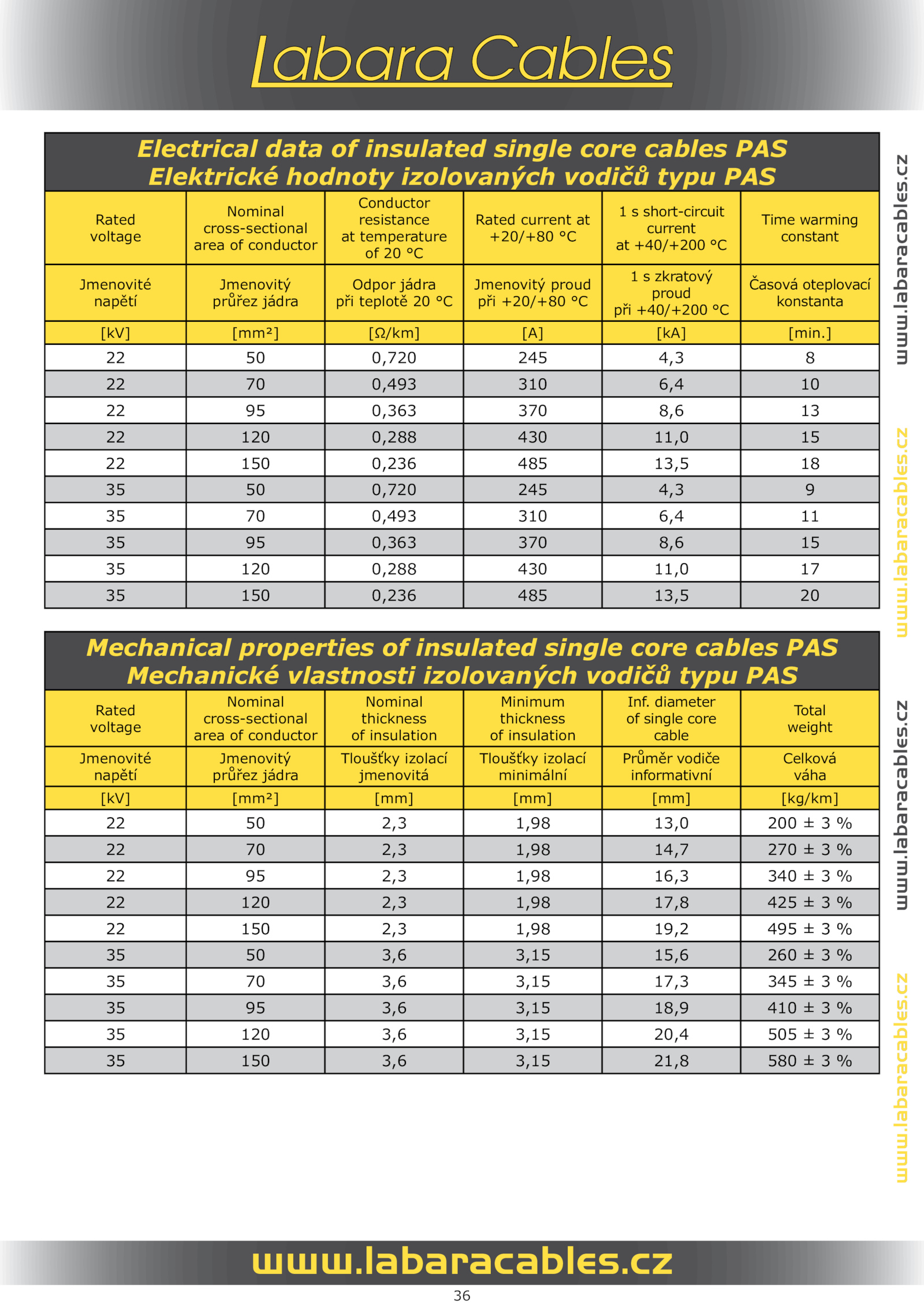

Electrical data insulated single core cables PAS
Elektrické hodnoty izolovaných vodičů typu PAS
Rated
voltage
Nominal
cross-sectional
area conductor
Conductor
resistance
at temperature
of °C
Rated current at
+20/+80 °C
1 short-circuit
current
at +40/+200 °C
Time warming
constant
Jmenovité
napětí
Jmenovitý
průřez jádra
Odpor jádra
při teplotě °C
Jmenovitý proud
při +20/+80 °C
1 zkratový
proud
při +40/+200 °C
Časová oteplovací
konstanta
[kV] [mm²] [Ω/km] [A] [kA] [min.]
22 0,720 245 4,3 8
22 0,493 310 6,4 10
22 0,363 370 8,6 13
22 120 0,288 430 11,0 15
22 150 0,236 485 13,5 18
35 0,720 245 4,3 9
35 0,493 310 6,4 11
35 0,363 370 8,6 15
35 120 0,288 430 11,0 17
35 150 0,236 485 13,5 20
Mechanical properties insulated single core cables PAS
Mechanické vlastnosti izolovaných vodičů typu PAS
Rated
voltage
Nominal
cross-sectional
area conductor
Nominal
thickness
of insulation
Minimum
thickness
of insulation
Inf.cz
www.labaracables.cz
www.labaracables. diameter
of single core
cable
Total
weight
Jmenovité
napětí
Jmenovitý
průřez jádra
Tloušťky izolací
jmenovitá
Tloušťky izolací
minimální
Průměr vodiče
informativní
Celková
váha
[kV] [mm²] [mm] [mm] [mm] [kg/km]
22 2,3 1,98 13,0 200 %
22 2,3 1,98 14,7 270 %
22 2,3 1,98 16,3 340 %
22 120 2,3 1,98 17,8 425 %
22 150 2,3 1,98 19,2 495 %
35 3,6 3,15 15,6 260 %
35 3,6 3,15 17,3 345 %
35 3,6 3,15 18,9 410 %
35 120 3,6 3,15 20,4 505 %
35 150 3,6 3,15 21,8 580.36
