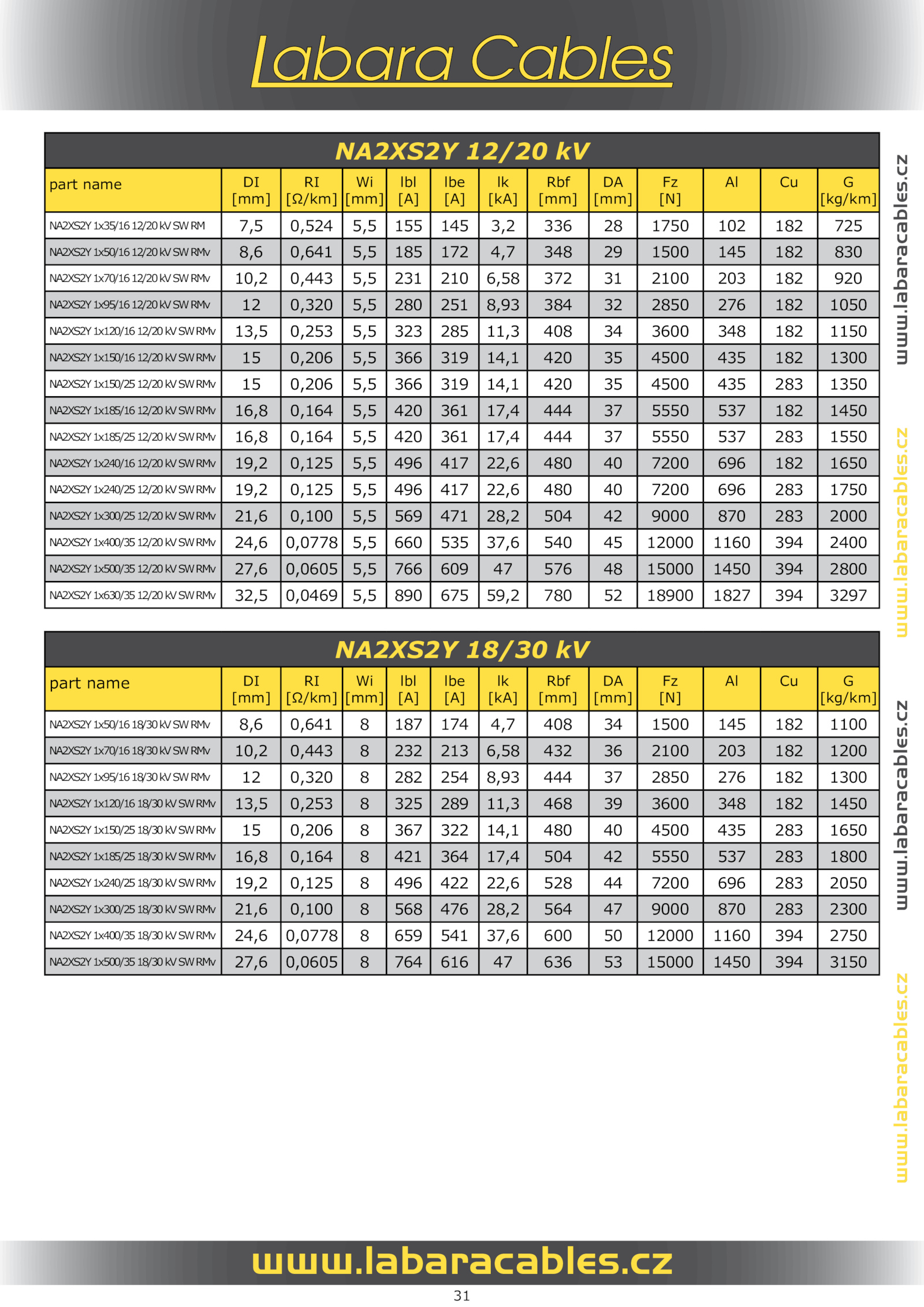

NA2XS2Y 12/20 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Al G
[kg/km]
NA2XS2Y1x35/1612/20kVSWRM 7,5 0,524 5,5 155 145 3,2 336 1750 102 182 725
NA2XS2Y1x50/1612/20kVSWRMv 8,6 0,641 5,5 185 172 4,7 348 1500 145 182 830
NA2XS2Y1x70/1612/20kVSWRMv 10,2 0,443 5,5 231 210 6,58 372 2100 203 182 920
NA2XS2Y1x95/1612/20kVSWRMv 0,320 5,5 280 251 8,93 384 2850 276 182 1050
NA2XS2Y1x120/1612/20kVSWRMv 13,5 0,253 5,5 323 285 11,3 408 3600 348 182 1150
NA2XS2Y1x150/1612/20kVSWRMv 0,206 5,5 366 319 14,1 420 4500 435 182 1300
NA2XS2Y1x150/2512/20kVSWRMv 0,206 5,5 366 319 14,1 420 4500 435 283 1350
NA2XS2Y1x185/1612/20kVSWRMv 16,8 0,164 5,5 420 361 17,4 444 5550 537 182 1450
NA2XS2Y1x185/2512/20kVSWRMv 16,8 0,164 5,5 420 361 17,4 444 5550 537 283 1550
NA2XS2Y1x240/1612/20kVSWRMv 19,2 0,125 5,5 496 417 22,6 480 7200 696 182 1650
NA2XS2Y1x240/2512/20kVSWRMv 19,2 0,125 5,5 496 417 22,6 480 7200 696 283 1750
NA2XS2Y1x300/2512/20kVSWRMv 21,6 0,100 5,5 569 471 28,2 504 9000 870 283 2000
NA2XS2Y1x400/3512/20kVSWRMv 24,6 0,0778 5,5 660 535 37,6 540 12000 1160 394 2400
NA2XS2Y1x500/3512/20kVSWRMv 27,6 0,0605 5,5 766 609 576 15000 1450 394 2800
NA2XS2Y1x630/3512/20kVSWRMv 32,5 0,0469 5,5 890 675 59,2 780 18900 1827 394 3297
NA2XS2Y 18/30 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Al G
[kg/km]
NA2XS2Y1x50/1618/30kVSWRMv 8,6 0,641 187 174 4,7 408 1500 145 182 1100
NA2XS2Y1x70/1618/30kVSWRMv 10,2 0,443 232 213 6,58 432 2100 203 182 1200
NA2XS2Y1x95/1618/30kVSWRMv 0,320 282 254 8,93 444 2850 276 182 1300
NA2XS2Y1x120/1618/30kVSWRMv 13,5 0,253 325 289 11,3 468 3600 348 182 1450
NA2XS2Y1x150/2518/30kVSWRMv 0,206 367 322 14,1 480 4500 435 283 1650
NA2XS2Y1x185/2518/30kVSWRMv 16,8 0,164 421 364 17,4 504 5550 537 283 1800
NA2XS2Y1x240/2518/30kVSWRMv 19,2 0,125 496 422 22,6 528 7200 696 283 2050
NA2XS2Y1x300/2518/30kVSWRMv 21,6 0,100 568 476 28,2 564 9000 870 283 2300
NA2XS2Y1x400/3518/30kVSWRMv 24,6 0,0778 659 541 37,6 600 12000 1160 394 2750
NA2XS2Y1x500/3518/30kVSWRMv 27,6 0,0605 764 616 636 15000 1450 394 3150
