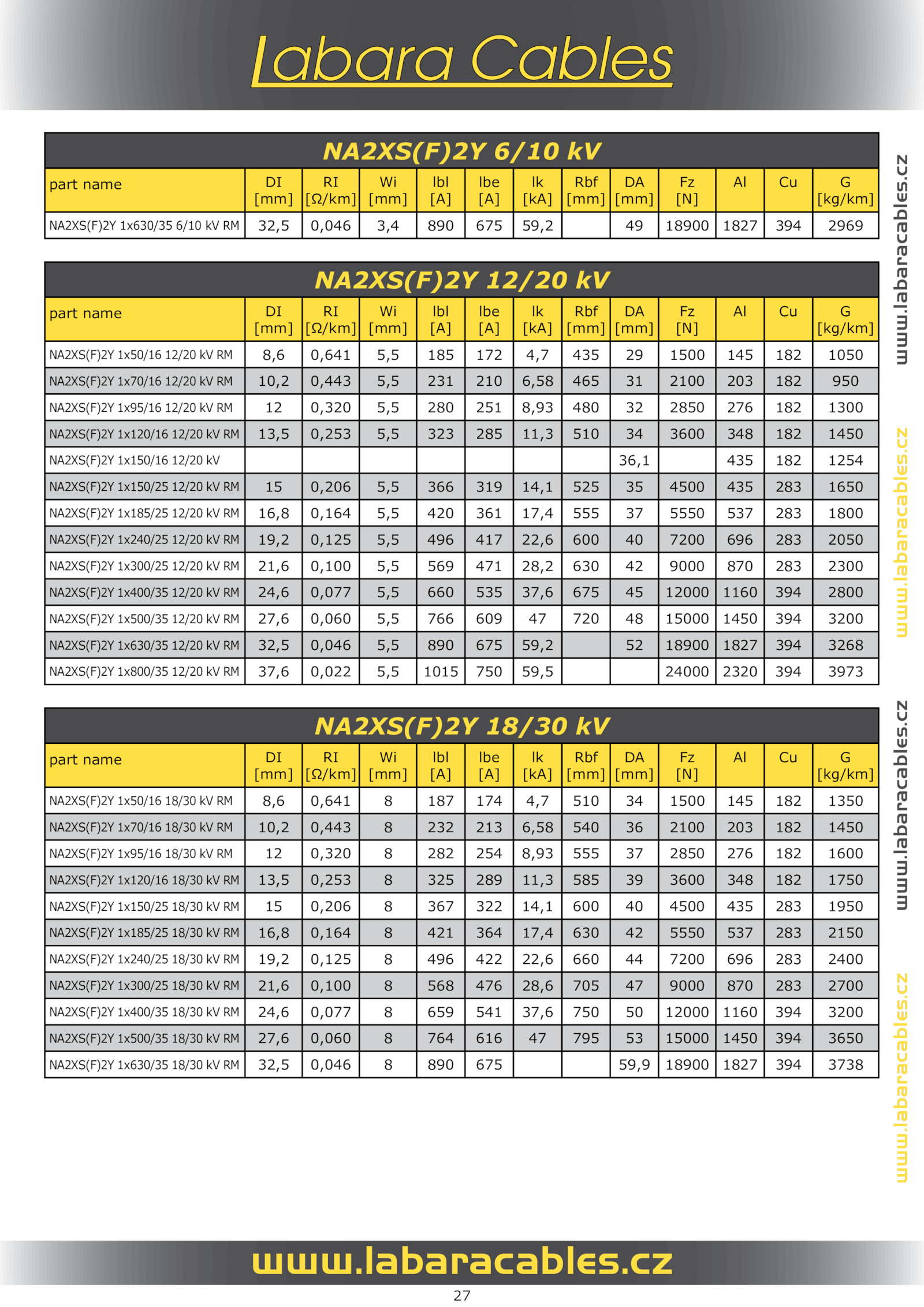

NA2XS(F)2Y 12/20 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Al G
[kg/km]
NA2XS(F)2Y 1x50/16 12/20 8,6 0,641 5,5 185 172 4,7 435 1500 145 182 1050
NA2XS(F)2Y 1x70/16 12/20 10,2 0,443 5,5 231 210 6,58 465 2100 203 182 950
NA2XS(F)2Y 1x95/16 12/20 0,320 5,5 280 251 8,93 480 2850 276 182 1300
NA2XS(F)2Y 1x120/16 12/20 13,5 0,253 5,5 323 285 11,3 510 3600 348 182 1450
NA2XS(F)2Y 1x150/16 12/20 36,1 435 182 1254
NA2XS(F)2Y 1x150/25 12/20 0,206 5,5 366 319 14,1 525 4500 435 283 1650
NA2XS(F)2Y 1x185/25 12/20 16,8 0,164 5,5 420 361 17,4 555 5550 537 283 1800
NA2XS(F)2Y 1x240/25 12/20 19,2 0,125 5,5 496 417 22,6 600 7200 696 283 2050
NA2XS(F)2Y 1x300/25 12/20 21,6 0,100 5,5 569 471 28,2 630 9000 870 283 2300
NA2XS(F)2Y 1x400/35 12/20 24,6 0,077 5,5 660 535 37,6 675 12000 1160 394 2800
NA2XS(F)2Y 1x500/35 12/20 27,6 0,060 5,5 766 609 720 15000 1450 394 3200
NA2XS(F)2Y 1x630/35 12/20 32,5 0,046 5,5 890 675 59,2 18900 1827 394 3268
NA2XS(F)2Y 1x800/35 12/20 37,6 0,022 5,5 1015 750 59,5 24000 2320 394 3973
NA2XS(F)2Y 18/30 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Al G
[kg/km]
NA2XS(F)2Y 1x50/16 18/30 8,6 0,641 187 174 4,7 510 1500 145 182 1350
NA2XS(F)2Y 1x70/16 18/30 10,2 0,443 232 213 6,58 540 2100 203 182 1450
NA2XS(F)2Y 1x95/16 18/30 0,320 282 254 8,93 555 2850 276 182 1600
NA2XS(F)2Y 1x120/16 18/30 13,5 0,253 325 289 11,3 585 3600 348 182 1750
NA2XS(F)2Y 1x150/25 18/30 0,206 367 322 14,1 600 4500 435 283 1950
NA2XS(F)2Y 1x185/25 18/30 16,8 0,164 421 364 17,4 630 5550 537 283 2150
NA2XS(F)2Y 1x240/25 18/30 19,2 0,125 496 422 22,6 660 7200 696 283 2400
NA2XS(F)2Y 1x300/25 18/30 21,6 0,100 568 476 28,6 705 9000 870 283 2700
NA2XS(F)2Y 1x400/35 18/30 24,6 0,077 659 541 37,6 750 12000 1160 394 3200
NA2XS(F)2Y 1x500/35 18/30 27,6 0,060 764 616 795 15000 1450 394 3650
NA2XS(F)2Y 1x630/35 18/30 32,5 0,046 890 675 59,9 18900 1827 394 3738
NA2XS(F)2Y 6/10 kV
part name DI
[mm]
RI
[Ω/km]
Wi
[mm]
lbl
[A]
lbe
[A]
lk
[kA]
Rbf
[mm]
DA
[mm]
Fz
[N]
Al G
[kg/km]
NA2XS(F)2Y 1x630/35 6/10 32,5 0,046 3,4 890 675 59,2 18900 1827 394 2969
