• Hliníkové pocínované mosazné trhací šrouby jsou
navrženy tak, aby utrhly při dosažení požadovaného
utahovacího momentu tím zaručen dobrý elektrický
kontakt.
Třída (prováděny testy oteplení zkratové odolnosti) –
tyto konektory jsou určeny pro distribuci elektřiny nebo pro
průmyslové sítě, kde mohou být vystaveny zkratům relativně
vysoké intenzity trvání.
• Kabelová oka trhacími šrouby jsou kompatibilní s
většinou ukončovacích sad mnoha výrobců. Lze použít pro pevné, splétané,
sektorové kruhové vodiče.www. Konektory třídy jsou proto vhodné pro
většinu aplikací.morek.cz 7

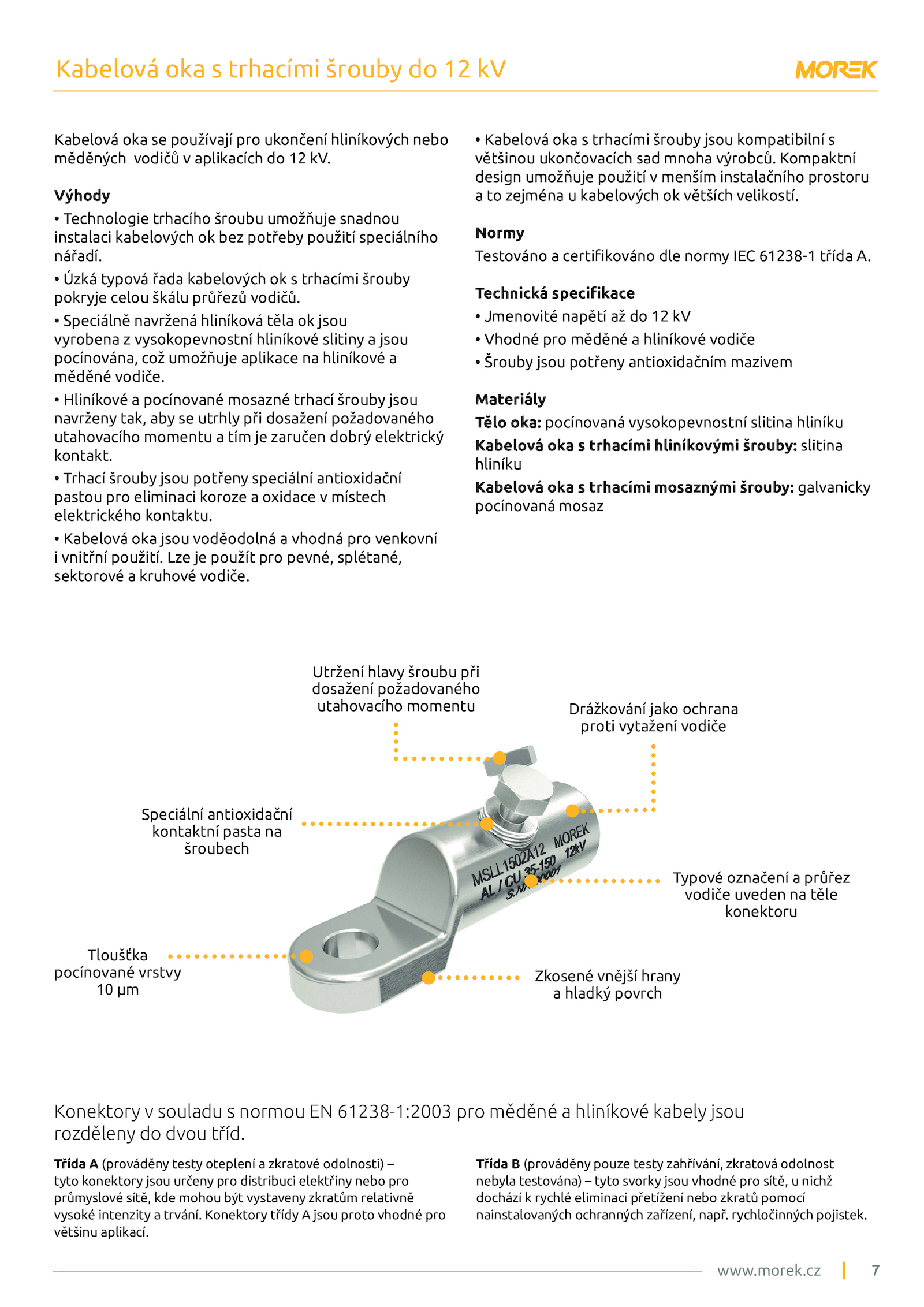

Kabelová oka trhacími šrouby kV
Kabelová oka používají pro ukončení hliníkových nebo
měděných vodičů aplikacích kV.
Utržení hlavy šroubu při
dosažení požadovaného
utahovacího momentu Drážkování jako ochrana
proti vytažení vodiče
Tloušťka
pocínované vrstvy
10 µm
Speciální antioxidační
kontaktní pasta na
šroubech
Zkosené vnější hrany
a hladký povrch
Typové označení průřez
vodiče uveden těle
konektoru
.
• Úzká typová řada kabelových trhacími šrouby
pokryje celou škálu průřezů vodičů.
Výhody
• Technologie trhacího šroubu umožňuje snadnou
instalaci kabelových bez potřeby použití speciálního
nářadí.
• Trhací šrouby jsou potřeny speciální antioxidační
pastou pro eliminaci koroze oxidace místech
elektrického kontaktu.
• Kabelová oka jsou voděodolná vhodná pro venkovní
i vnitřní použití.
• Speciálně navržená hliníková těla jsou
vyrobena vysokopevnostní hliníkové slitiny jsou
pocínována, což umožňuje aplikace hliníkové a
měděné vodiče. rychločinných pojistek.
Normy
Testováno certifikováno dle normy IEC 61238-1 třída A.
Technická specifikace
• Jmenovité napětí kV
• Vhodné pro měděné hliníkové vodiče
• Šrouby jsou potřeny antioxidačním mazivem
Materiály
Tělo oka: pocínovaná vysokopevnostní slitina hliníku
Kabelová oka trhacími hliníkovými šrouby: slitina
hliníku
Kabelová oka trhacími mosaznými šrouby: galvanicky
pocínovaná mosaz
Konektory souladu normou 61238-1:2003 pro měděné hliníkové kabely jsou
rozděleny dvou tříd. Kompaktní
design umožňuje použití menším instalačního prostoru
a zejména kabelových větších velikostí.
Třída (prováděny pouze testy zahřívání, zkratová odolnost
nebyla testována) tyto svorky jsou vhodné pro sítě, nichž
dochází rychlé eliminaci přetížení nebo zkratů pomocí
nainstalovaných ochranných zařízení, např
