Třída (prováděny testy oteplení zkratové odolnosti) –
tyto konektory jsou určeny pro distribuci elektřiny nebo pro
průmyslové sítě, kde mohou být vystaveny zkratům relativně
vysoké intenzity trvání. rychločinných pojistek. Kompaktní
design umožňuje použití menším instalačního prostoru
a zejména kabelových spojek větších velikostí.
• Speciálně navržená hliníková těla spojek jsou vyrobena
z vysokopevnostní hliníkové slitiny jsou pocínována,
což umožňuje aplikace hliníkové měděné vodiče.
• Kabelové spojky jsou voděodolné vhodné pro
venkovní vnitřní použití.
• Trhací šrouby jsou potřeny speciálním antioxidační
pastou pro eliminaci koroze oxidace místech
elektrického kontaktu.www.morek.cz 25

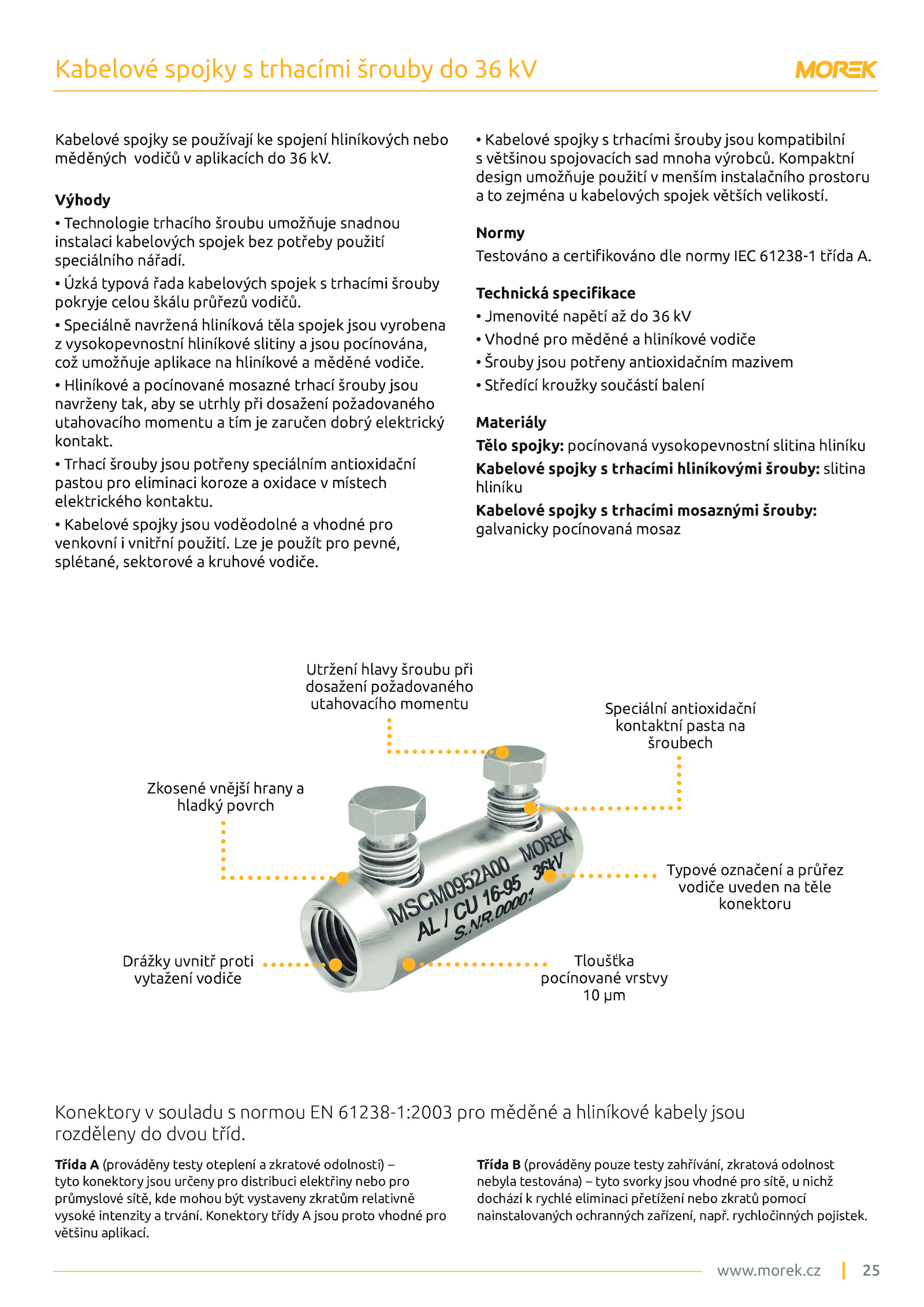

Kabelové spojky trhacími šrouby kV
Kabelové spojky používají spojení hliníkových nebo
měděných vodičů aplikacích kV.
.
Výhody
• Technologie trhacího šroubu umožňuje snadnou
instalaci kabelových spojek bez potřeby použití
speciálního nářadí.
Normy
Testováno certifikováno dle normy IEC 61238-1 třída A. Lze použít pro pevné,
splétané, sektorové kruhové vodiče. Konektory třídy jsou proto vhodné pro
většinu aplikací.
Třída (prováděny pouze testy zahřívání, zkratová odolnost
nebyla testována) tyto svorky jsou vhodné pro sítě, nichž
dochází rychlé eliminaci přetížení nebo zkratů pomocí
nainstalovaných ochranných zařízení, např.
• Kabelové spojky trhacími šrouby jsou kompatibilní
s většinou spojovacích sad mnoha výrobců.
• Úzká typová řada kabelových spojek trhacími šrouby
pokryje celou škálu průřezů vodičů.
Technická specifikace
• Jmenovité napětí kV
• Vhodné pro měděné hliníkové vodiče
• Šrouby jsou potřeny antioxidačním mazivem
• Středící kroužky součástí balení
Materiály
Tělo spojky: pocínovaná vysokopevnostní slitina hliníku
Kabelové spojky trhacími hliníkovými šrouby: slitina
hliníku
Kabelové spojky trhacími mosaznými šrouby:
galvanicky pocínovaná mosaz
Utržení hlavy šroubu při
dosažení požadovaného
utahovacího momentu
Drážky uvnitř proti
vytažení vodiče
Tloušťka
pocínované vrstvy
10 µm
Typové označení průřez
vodiče uveden těle
konektoru
Speciální antioxidační
kontaktní pasta na
šroubech
Zkosené vnější hrany a
hladký povrch
Konektory souladu normou 61238-1:2003 pro měděné hliníkové kabely jsou
rozděleny dvou tříd.
• Hliníkové pocínované mosazné trhací šrouby jsou
navrženy tak, aby utrhly při dosažení požadovaného
utahovacího momentu tím zaručen dobrý elektrický
kontakt
