Normy
Testováno certifikováno dle normy IEC 61238-1 třída A.
• Úzká typová řada kabelových spojek trhacími šrouby
pokryje celou škálu průřezů vodičů. Lze použít pro pevné,
splétané, sektorové kruhové vodiče.
• Speciálně navržená hliníková těla spojek jsou vyrobena
z vysokopevnostní hliníkové slitiny jsou pocínována,
což umožňuje aplikace hliníkové měděné vodiče.
Třída (prováděny testy oteplení zkratové odolnosti) –
tyto konektory jsou určeny pro distribuci elektřiny nebo pro
průmyslové sítě, kde mohou být vystaveny zkratům relativně
vysoké intenzity trvání.
• Hliníkové pocínované mosazné trhací šrouby jsou
navrženy tak, aby utrhly při dosažení požadovaného
utahovacího momentu tím zaručen dobrý elektrický
kontakt.www.
. Kompaktní
design umožňuje použití menším instalačního prostoru
a zejména kabelových spojek větších velikostí.
• Kabelové spojky jsou voděodolné vhodné pro
venkovní vnitřní použití.
• Kabelové spojky trhacími šrouby jsou kompatibilní
s většinou spojovacích sad mnoha výrobců.cz 13
Kabelové spojky používají spojení hliníkových nebo
měděných vodičů aplikacích kV.
Výhody
• Technologie trhacího šroubu umožňuje snadnou
instalaci kabelových spojek bez potřeby použití
speciálního nářadí.
Třída (prováděny pouze testy zahřívání, zkratová odolnost
nebyla testována) tyto svorky jsou vhodné pro sítě, nichž
dochází rychlé eliminaci přetížení nebo zkratů pomocí
nainstalovaných ochranných zařízení, např. Konektory třídy jsou proto vhodné pro
většinu aplikací.
• Trhací šrouby jsou potřeny speciální antioxidační
pastou pro eliminaci koroze oxidace místech
elektrického kontaktu.morek. rychločinných pojistek.
Technická specifikace
• Jmenovité napětí kV
• Vhodné pro měděné hliníkové vodiče
• Šrouby jsou potřeny antioxidačním mazivem
Materiály
Tělo spojky: pocínovaná vysokopevnostní slitina hliníku
Šrouby: slitina hliníku
Kabelové spojky trhacími hliníkovými šrouby: slitina
hliníku
Kabelové spojky trhacími mosaznými šrouby:
galvanicky pocínovaná mosaz

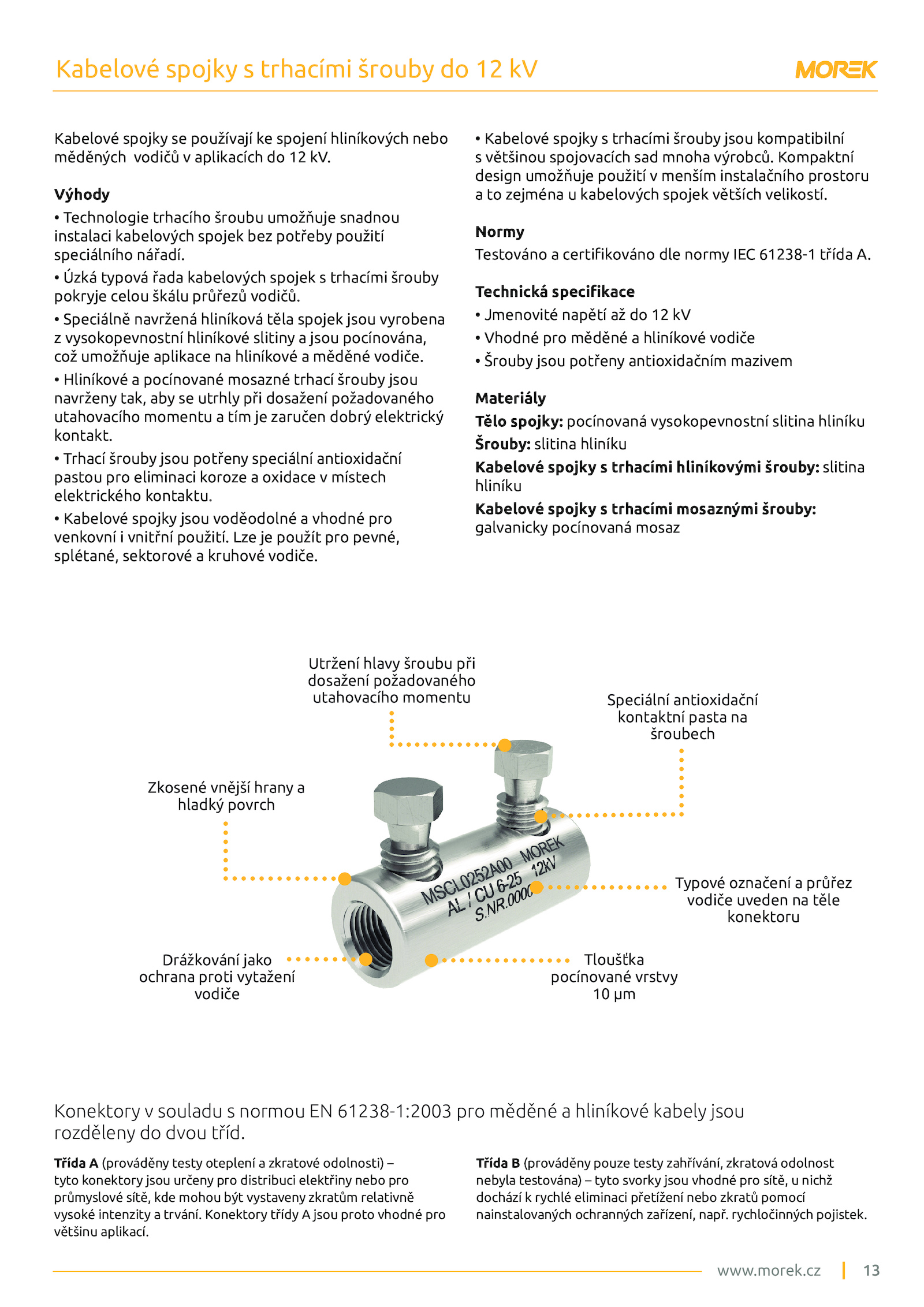

Kabelové spojky trhacími šrouby kV
Utržení hlavy šroubu při
dosažení požadovaného
utahovacího momentu
Tloušťka
pocínované vrstvy
10 µm
Typové označení průřez
vodiče uveden těle
konektoru
Speciální antioxidační
kontaktní pasta na
šroubech
Zkosené vnější hrany a
hladký povrch
Drážkování jako
ochrana proti vytažení
vodiče
Konektory souladu normou 61238-1:2003 pro měděné hliníkové kabely jsou
rozděleny dvou tříd
