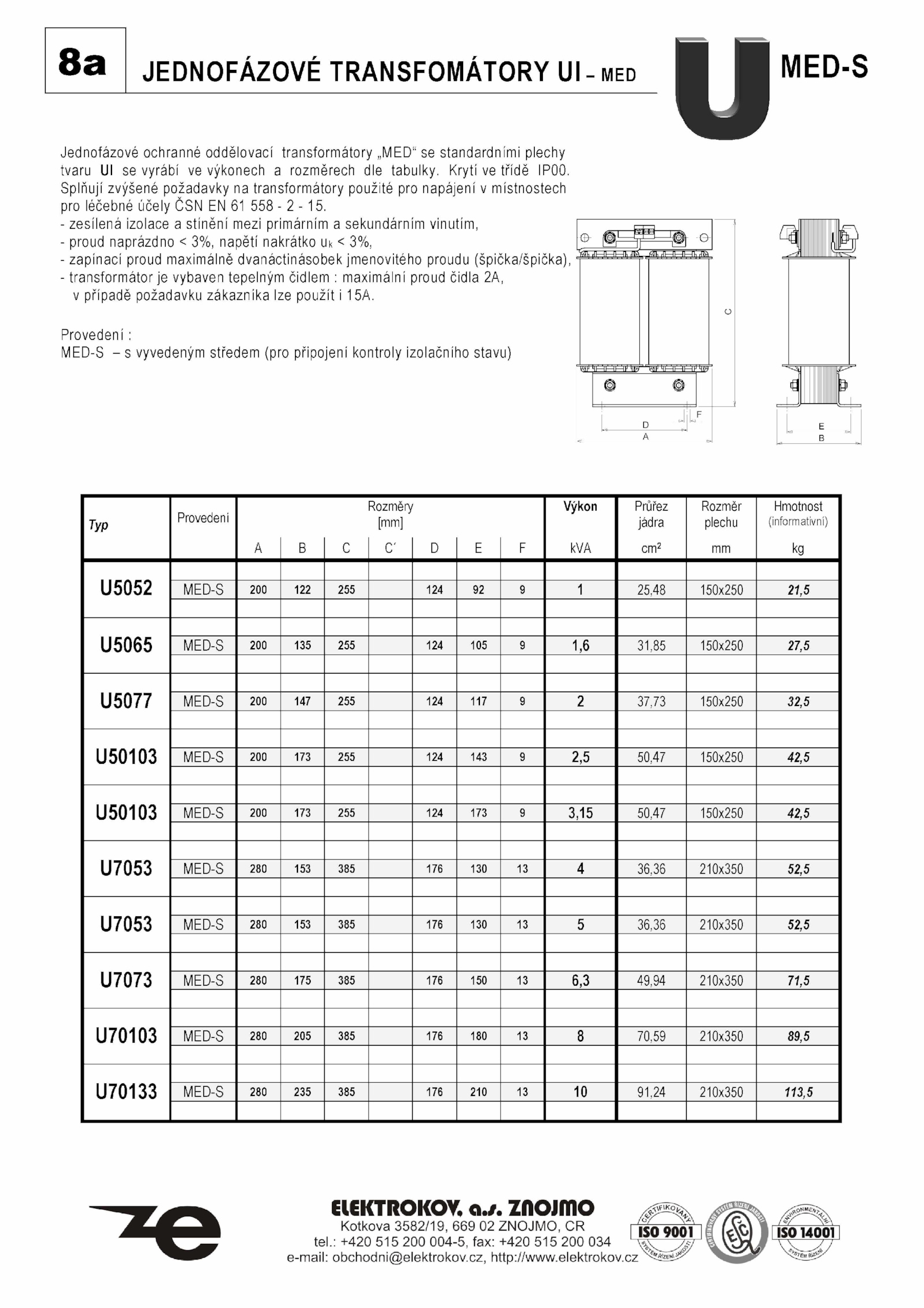

JEDNOFAZOVE TRANSFOMATORY med
Jednofázové ochranné oddělovací transformátory „MED“ standardními plechy
tvaru vyrábí výkonech rozměrech dle tabulky.
Splňují zvýšené požadavky transformátory použité pro napájení místnostech
pro léčebné účely ČSN 558 15.
Provedení :
MED-S vyvedeným středem (pro připojení kontroly izolačního stavu)
MED-S
Typ
Provedení
A C
Rozměry
[mm]
C' F
Výkon
kVA
Průřez
jádra
cm2
Rozměr
plechu
mm
Hmotnost
(informativní)
kg
U5052 MED-S 200 122 255 124 25,48 150x250 21,5
U5065 MED-S 200 135 255 124 105 1,6 31,85 150x250 27,5
U5077 MED-S 200 147 255 124 117 37,73 150x250 32,5
U50103 MED-S 200 173 255 124 143 2,5 50,47 150x250 42,5
U50103 MED-S 200 173 255 124 173 3,15 50,47 150x250 42,5
U7053 MED-S 280 153 385 176 130 36,36 210x350 52,5
U7053 MED-S 280 153 385 176 130 36,36 210x350 52,5
U7073 MED-S 280 175 385 176 150 6,3 49,94 210x350 71,5
U70103 MED-S 280 205 385 176 180 70,59 210x350 89,5
U70133 MED-S 280 235 385 176 210 91,24 210x350 113,5
. Krytí třídě IP00.
- zesílená izolace stínění mezi primárním sekundárním vinutím,
- proud naprázdno 3%, napětí nakrátko 3%,
- zapínací proud maximálně dvanáctinásobek jmenovitého proudu (špička/špička)
- transformátor vybaven tepelným čidlem maximální proud čidla 2A,
v případě požadavku zákazníka lze použít 15A
