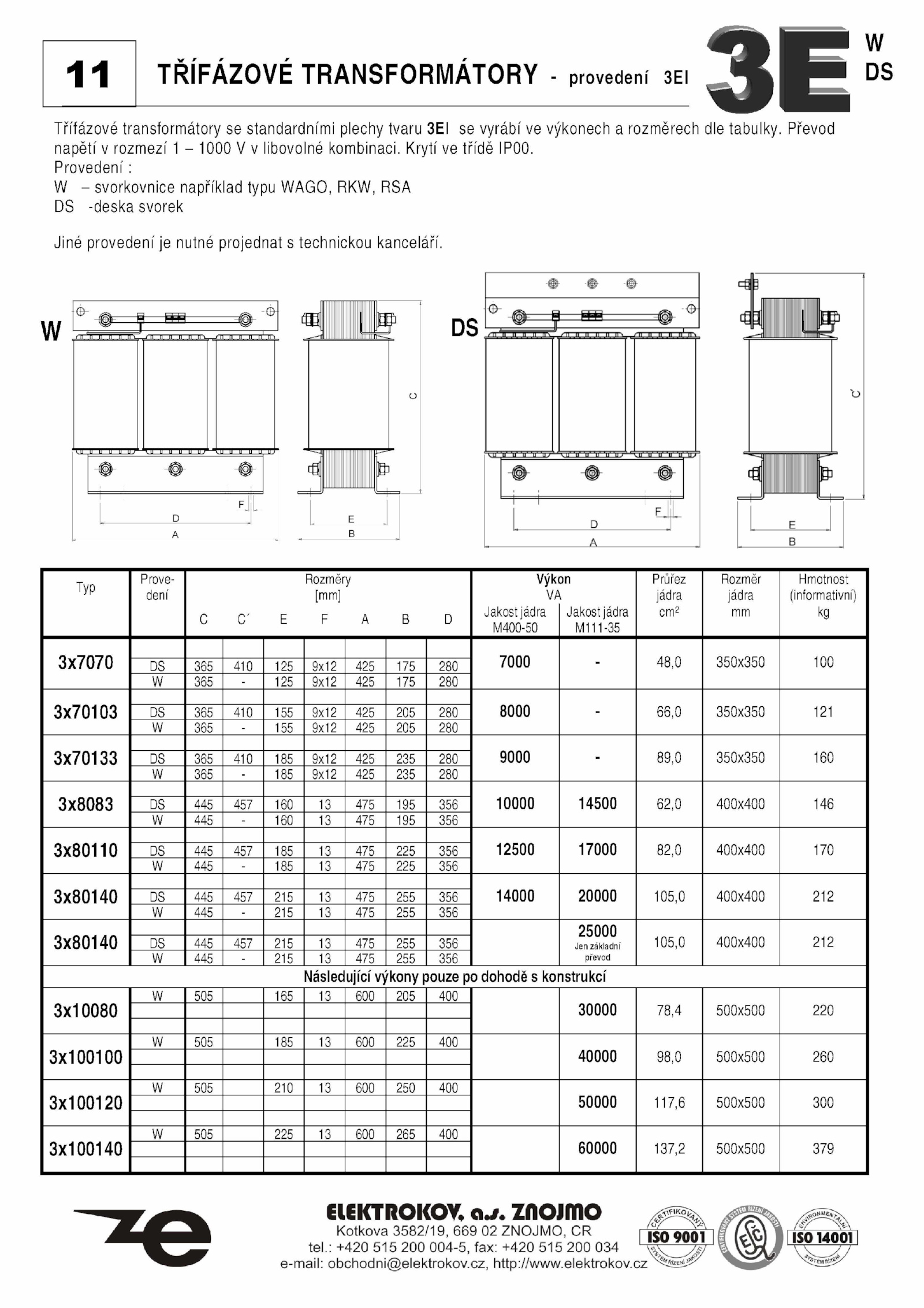

TŘIFAZOVE TRANSFORMÁTORY provedení 3ei
Třífázové transformátory standardními plechy tvaru 3EI vyrábí výkonech rozměrech dle tabulky.
Typ
Prove
dení
Rozměry
[mm]
C D
Výk
VA
Jakost jádra
M400-50
on
Jakost jádra
M111-35
Průřez
jádra
cm2
Rozměr
jádra
mm
Hmotnost
(informativní)
kg
3x7070 7000 48,0 350x350 100
DS 365 410 125 9x12 425 175 280
W 365 125 9x12 425 175 280
3x70103 8000 66,0 350x350 121
DS 365 410 155 9x12 425 205 280
W 365 155 9x12 425 205 280
3x70133 9000 89,0 350x350 160
DS 365 410 185 9x12 425 235 280
W 365 185 9x12 425 235 280
3x8083 10000 14500 62,0 400x400 146
DS 445 457 160 475 195 356
W 445 160 475 195 356
3x80110 12500 17000 82,0 400x400 170
DS 445 457 185 475 225 356
W 445 185 475 225 356
3x80140 14000 20000 105,0 400x400 212
DS 445 457 215 475 255 356
W 445 215 475 255 356
3x80140
25000
Jen základní
převod
105,0 400x400 212
DS 445 457 215 475 255 356
W 445 215 475 255 356
Následující výkony pouze dohodě konstrukcí
3x 10080
W 505 165 600 205 400
30000 78,4 500x500 220
3x 100100
W 505 185 600 225 400
40000 98,0 500x500 260
3x 100120
W 505 210 600 250 400
50000 117,6 500x500 300
3x 100140
W 505 225 600 265 400
60000 137,2 500x500 379
.
Provedení:
W svorkovnice například typu WAGO, RKW, RSA
DS -deska svorek
W
DS
Jiné provedení nutné projednat technickou kanceláří. Krytí třídě IP00. Převod
napětí rozmezí 1000 libovolné kombinaci
