Provedení:
W svorkovnice například typu WAGO
R svorkovnice jiná například RSA
Jiné provedení nutné projednat technickou
kanceláří. Převod napětí rozmezí 1000 V

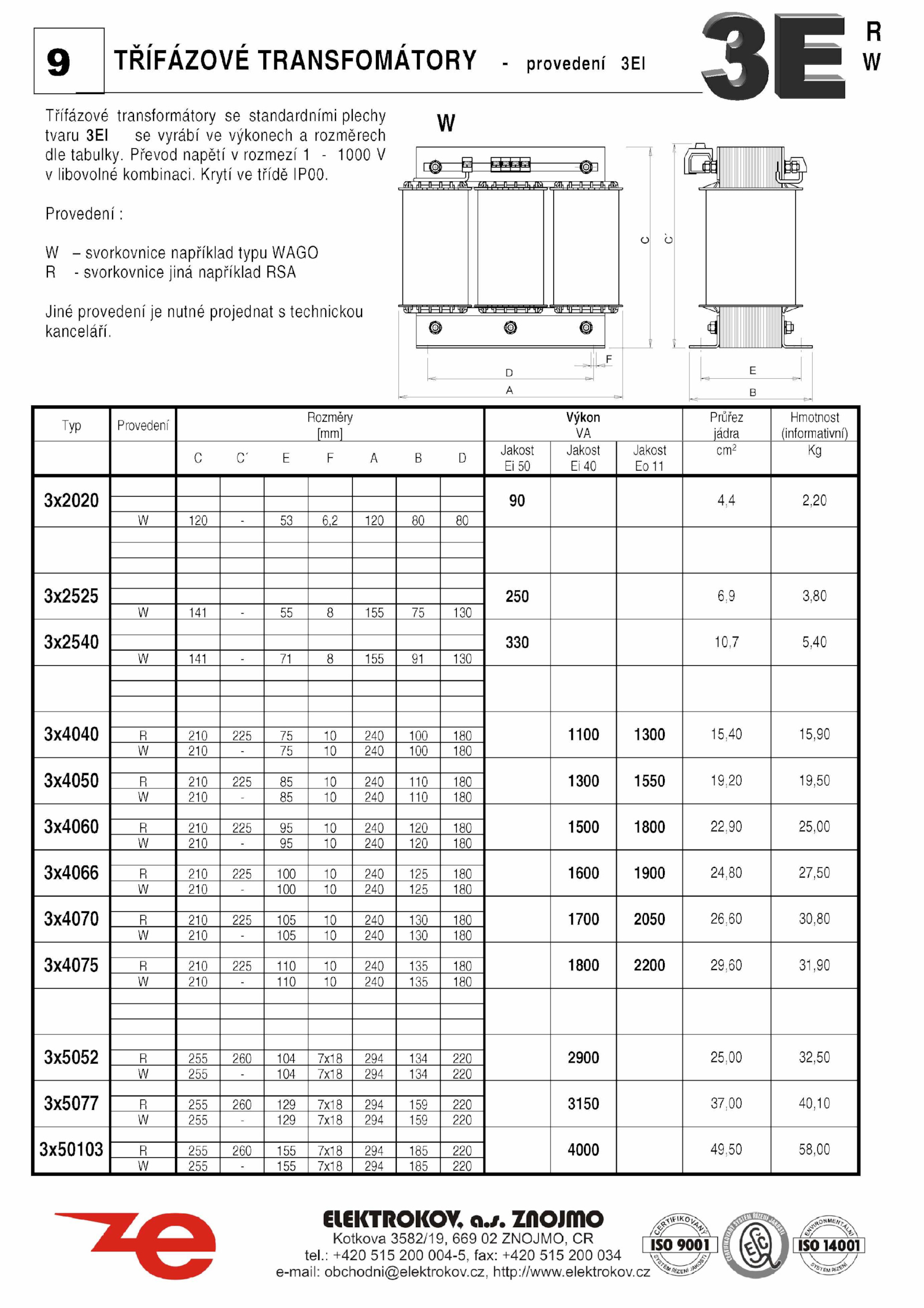

v libovolné kombinaci.TŘÍFÁZOVÉ TRANSFOMATORY provedení 3EI
Třífázové transformátory standardními plechy
tvaru 3EI vyrábí výkonech rozměrech
dle tabulky. Krytí třídě IP00.
W
R
W
Typ Provedení
Rozměry
[mm]
Výkon
VA
Průřez
jádra
Hmotnost
(informativní)
C D
Jakost
Ei 50
Jakost
Ei 40
Jakost
Eo 11
cm2 Kg
3x2020 4,4 2,20
W 120 6,2 120 80
3x2525 250 6,9 3,80
W 141 155 130
3x2540 330 10,7 5,40
W 141 155 130
3x4040 1100 1300 15,40 15,90
R 210 225 240 100 180
W 210 240 100 180
3x4050 1300 1550 19,20 19,50
R 210 225 240 110 180
W 210 240 110 180
3x4060 1500 1800 22,90 25,00
R 210 225 240 120 180
W 210 240 120 180
3x4066 1600 1900 24,80 27,50
R 210 225 100 240 125 180
W 210 100 240 125 180
3x4070 1700 2050 26,60 30,80
R 210 225 105 240 130 180
W 210 105 240 130 180
3x4075 1800 2200 29,60 31,90
R 210 225 110 240 135 180
W 210 110 240 135 180
3x5052 2900 25,00 32,50
R 255 260 104 7x18 294 134 220
W 255 104 7x18 294 134 220
3x5077 3150 37,00 40,10
R 255 260 129 7x18 294 159 220
W 255 129 7x18 294 159 220
3x50103 4000 49,50 58,00
R 255 260 155 7x18 294 185 220
W 255 155 7x18 294 185 220
