Domovní rozvodnice Micro & Mini, domovní rozvodnice BC-O, BC-U, domovní rozvodnice BC-A, domovní rozvodnice KLV, multimediální rozvodnice KLV, plastové rozvodnice s vyšším krytím IKA, průmyslové skříňky a rozvodnice CI, velkoobsahové rozvodnice BF, elektroměrové rozvaděčové skříně pod omítku U10 EMR, instalační rozvaděčové skříně BP-O, BP-U, rozvaděčový systém Profi Plus, rozvaděčové skříně na omítku CS s vyšším krytím, rozvaděčové skříně XVTL, sběrnicový systém SASY 60i ...
Strana 223 z 371
Poznámky redaktora
nárazům IK07
Rozměry [mm]
Typ Vnější rozměry Vnitřní rozměry Příruby
Šířka Výška Hloubka Šířka Výška Hloubka Počet otvorů
A1 pro F3A
BPM-F-400/17 400 1760 320 320 1650 155 1
BPM-F-400/20 400 2060 320 320 1950 155 1
BPM-F-600/17 600 1760 320 520 1650 155 2
BPM-F-600/20 600 2060 320 520 1950 155 2
BPM-F-800/17 800 1760 320 720 1650 155 3
BPM-F-800/20 800 2060 320 720 1950 155 3
BPM-F-1000/17 1000 1760 320 920 1650 155 144 3
BPM-F-1000/20 1000 2060 320 920 1950 155 144 3
BPM-F-1200/17 1200 1760 320 1120 1650 155 119 4
BPM-F-1200/20 1200 2060 320 1120 1950 155 119 4
C1
58
A1
210
40
210
A3
120
B1
B2
A
2
C2
xbp_030-2-04a
. 79

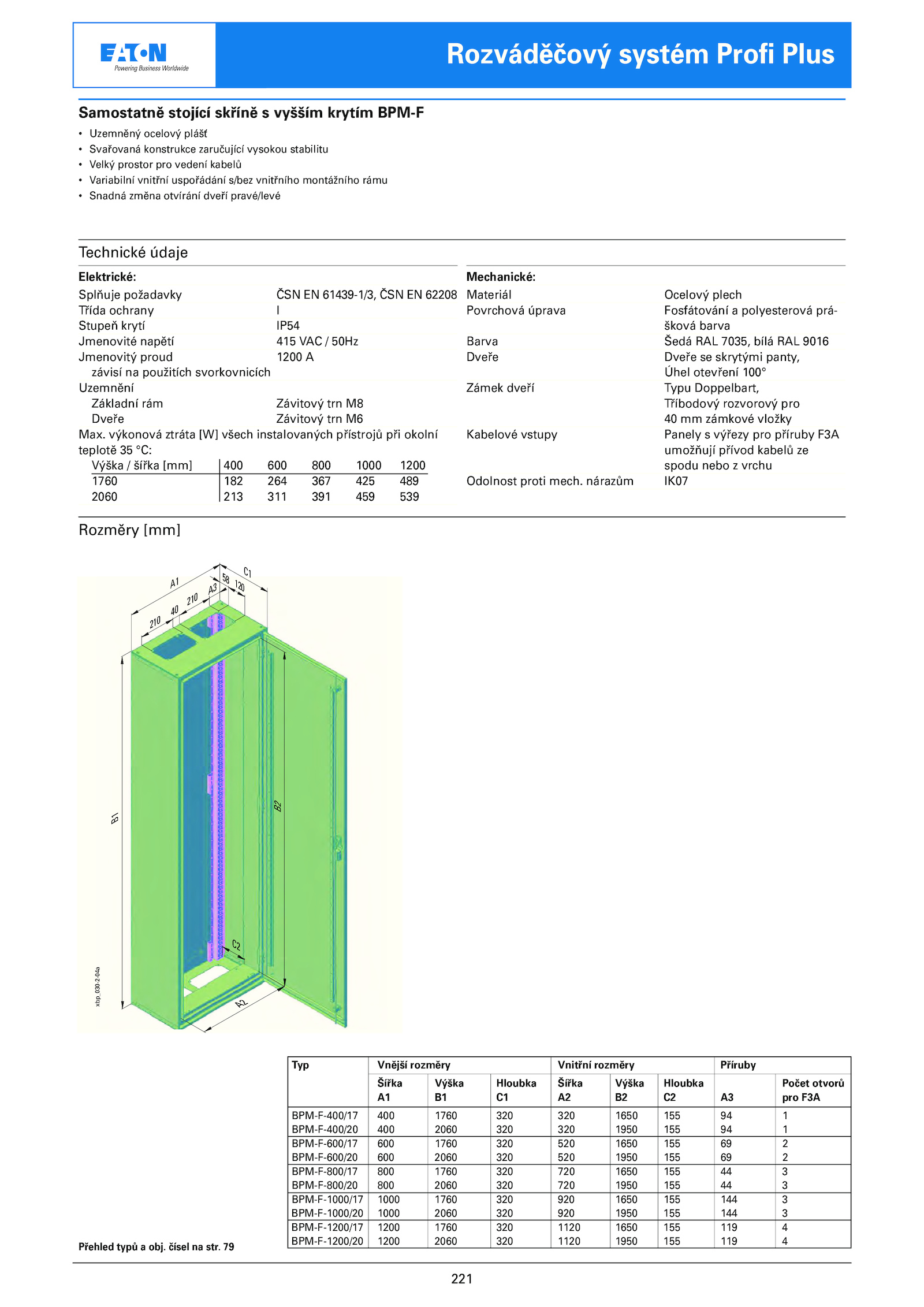

Samostatně stojící skříně vyšším krytím BPM-F
• Uzemněný ocelový plášť
• Svařovaná konstrukce zaručující vysokou stabilitu
• Velký prostor pro vedení kabelů
• Variabilní vnitřní uspořádání s/bez vnitřního montážního rámu
• Snadná změna otvírání dveří pravé/levé
Technické údaje
Elektrické:
Splňuje požadavky ČSN 61439-1/3, ČSN 62208
Třída ochrany I
Stupeň krytí IP54
Jmenovité napětí 415 VAC 50Hz
Jmenovitý proud 1200 A
závisí použitích svorkovnicích
Uzemnění
Základní rám Závitový trn M8
Dveře Závitový trn M6
Max.221
Rozváděčový systém Profi Plus
Přehled typů obj. výkonová ztráta [W] všech instalovaných přístrojů při okolní
teplotě °C:
Výška šířka [mm] 400 600 800 1000 1200
1760 182 264 367 425 489
2060 213 311 391 459 539
Mechanické:
Materiál Ocelový plech
Povrchová úprava Fosfátování polyesterová prá-
šková barva
Barva Šedá RAL 7035, bílá RAL 9016
Dveře Dveře skrytými panty,
Úhel otevření 100°
Zámek dveří Typu Doppelbart,
Tříbodový rozvorový pro
40 zámkové vložky
Kabelové vstupy Panely výřezy pro příruby F3A
umožňují přívod kabelů ze
spodu nebo vrchu
Odolnost proti mech. čísel str
