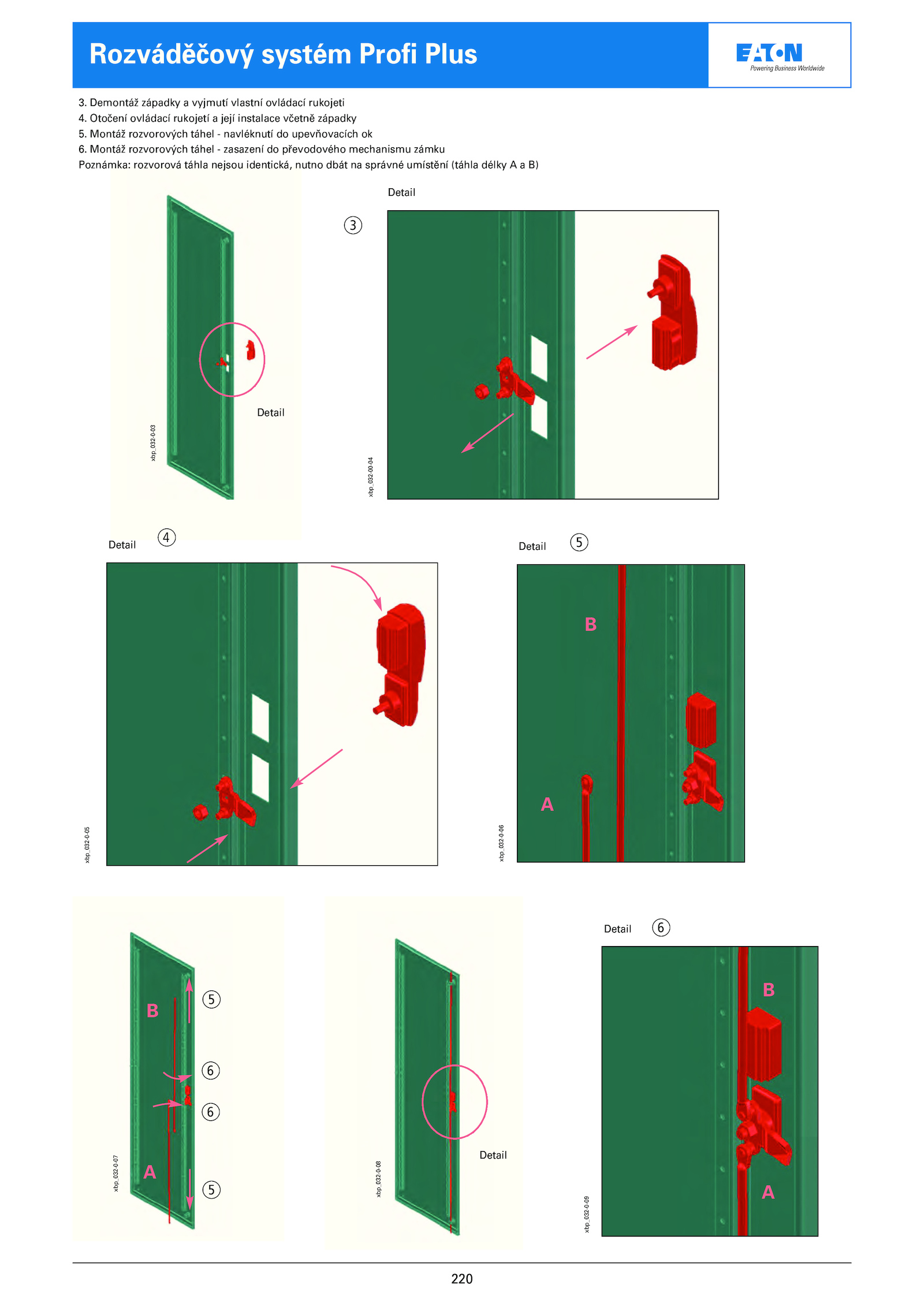

Montáž rozvorových táhel zasazení převodového mechanismu zámku Poznámka: rozvorová táhla nejsou identická, nutno dbát správné umístění (táhla délky B) Detail A B e e f f A B Detail A B Detail Detail Detail Detail e c d f xbp_032-0-03 xbp_032-00-04 xbp_032-0-05 xbp_032-0-06 xbp_032-0-07 xbp_032-0-08 xbp_032-0-09 .220 Rozváděčový systém Profi Plus 3. Demontáž západky vyjmutí vlastní ovládací rukojeti 4. Otočení ovládací rukojetí její instalace včetně západky 5. Montáž rozvorových táhel navléknutí upevňovacích ok 6
