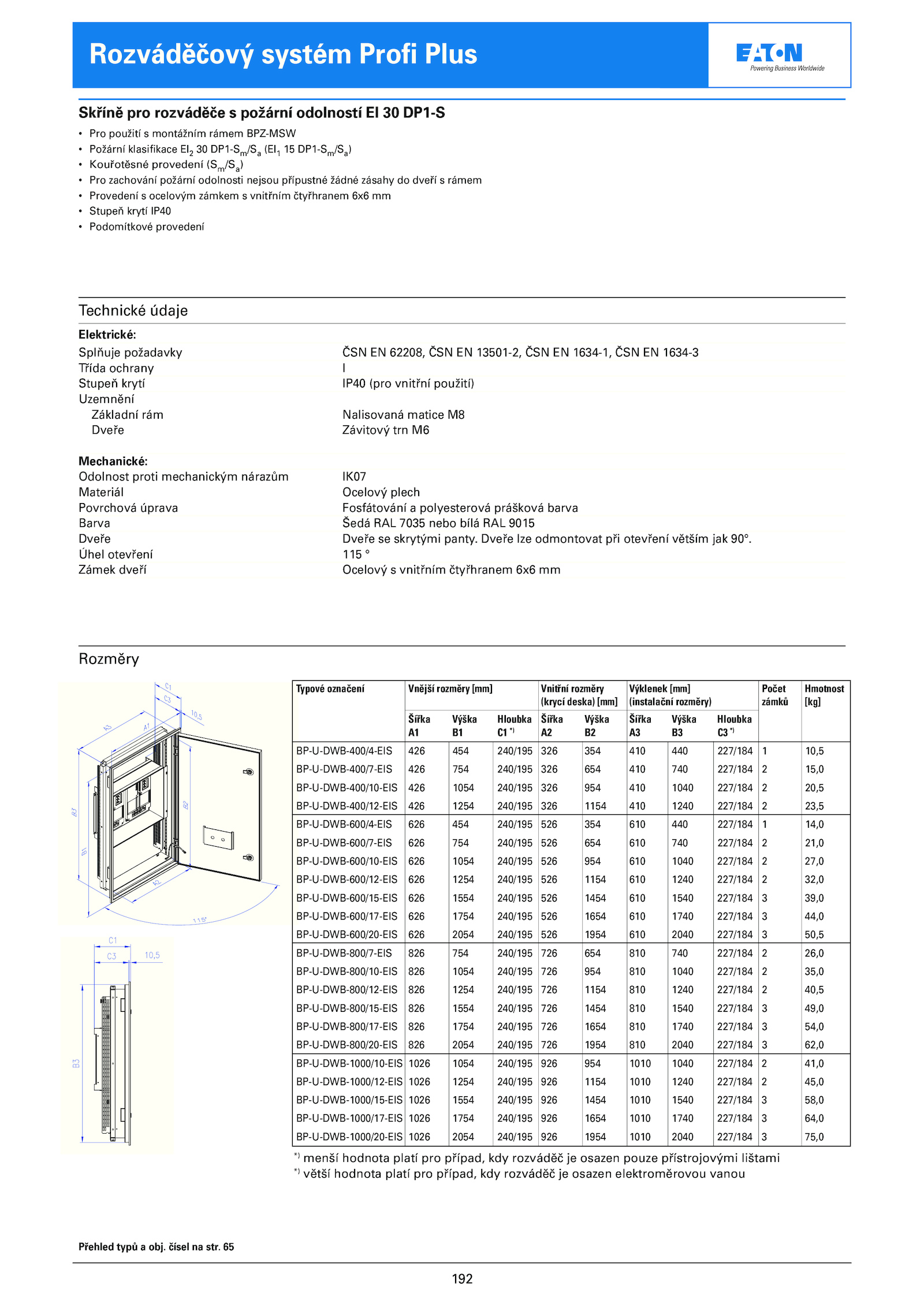

Úhel otevření 115 ° Zámek dveří Ocelový vnitřním čtyřhranem 6x6 mm Rozměry Typové označení Vnější rozměry [mm] Vnitřní rozměry Výklenek [mm] Počet Hmotnost (krycí deska) [mm] (instalační rozměry) zámků [kg] Šířka Výška Hloubka Šířka Výška Šířka Výška Hloubka A1 *) A2 *) BP-U-DWB-400/4-EIS 426 454 240/195 326 354 410 440 227/184 10,5 BP-U-DWB-400/7-EIS 426 754 240/195 326 654 410 740 227/184 15,0 BP-U-DWB-400/10-EIS 426 1054 240/195 326 954 410 1040 227/184 20,5 BP-U-DWB-400/12-EIS 426 1254 240/195 326 1154 410 1240 227/184 23,5 BP-U-DWB-600/4-EIS 626 454 240/195 526 354 610 440 227/184 14,0 BP-U-DWB-600/7-EIS 626 754 240/195 526 654 610 740 227/184 21,0 BP-U-DWB-600/10-EIS 626 1054 240/195 526 954 610 1040 227/184 27,0 BP-U-DWB-600/12-EIS 626 1254 240/195 526 1154 610 1240 227/184 32,0 BP-U-DWB-600/15-EIS 626 1554 240/195 526 1454 610 1540 227/184 39,0 BP-U-DWB-600/17-EIS 626 1754 240/195 526 1654 610 1740 227/184 44,0 BP-U-DWB-600/20-EIS 626 2054 240/195 526 1954 610 2040 227/184 50,5 BP-U-DWB-800/7-EIS 826 754 240/195 726 654 810 740 227/184 26,0 BP-U-DWB-800/10-EIS 826 1054 240/195 726 954 810 1040 227/184 35,0 BP-U-DWB-800/12-EIS 826 1254 240/195 726 1154 810 1240 227/184 40,5 BP-U-DWB-800/15-EIS 826 1554 240/195 726 1454 810 1540 227/184 49,0 BP-U-DWB-800/17-EIS 826 1754 240/195 726 1654 810 1740 227/184 54,0 BP-U-DWB-800/20-EIS 826 2054 240/195 726 1954 810 2040 227/184 62,0 BP-U-DWB-1000/10-EIS 1026 1054 240/195 926 954 1010 1040 227/184 41,0 BP-U-DWB-1000/12-EIS 1026 1254 240/195 926 1154 1010 1240 227/184 45,0 BP-U-DWB-1000/15-EIS 1026 1554 240/195 926 1454 1010 1540 227/184 58,0 BP-U-DWB-1000/17-EIS 1026 1754 240/195 926 1654 1010 1740 227/184 64,0 BP-U-DWB-1000/20-EIS 1026 2054 240/195 926 1954 1010 2040 227/184 75,0 *) menší hodnota platí pro případ, kdy rozváděč osazen pouze přístrojovými lištami *) větší hodnota platí pro případ, kdy rozváděč osazen elektroměrovou vanou . čísel str. 65 Skříně pro rozváděče požární odolností DP1-S • Pro použití montážním rámem BPZ-MSW • Požární klasifikace EI2 DP1-Sm/Sa (EI1 DP1-Sm/Sa) • Kouřotěsné provedení (Sm/Sa) • Pro zachování požární odolnosti nejsou přípustné žádné zásahy dveří rámem • Provedení ocelovým zámkem vnitřním čtyřhranem 6x6 mm • Stupeň krytí IP40 • Podomítkové provedení Technické údaje Elektrické: Splňuje požadavky ČSN 62208, ČSN 13501-2, ČSN 1634-1, ČSN 1634-3 Třída ochrany I Stupeň krytí IP40 (pro vnitřní použití) Uzemnění Základní rám Nalisovaná matice M8 Dveře Závitový trn M6 Mechanické: Odolnost proti mechanickým nárazům IK07 Materiál Ocelový plech Povrchová úprava Fosfátování polyesterová prášková barva Barva Šedá RAL 7035 nebo bílá RAL 9015 Dveře Dveře skrytými panty. Dveře lze odmontovat při otevření větším jak 90°.Rozváděčový systém Profi Plus 192 Přehled typů obj
