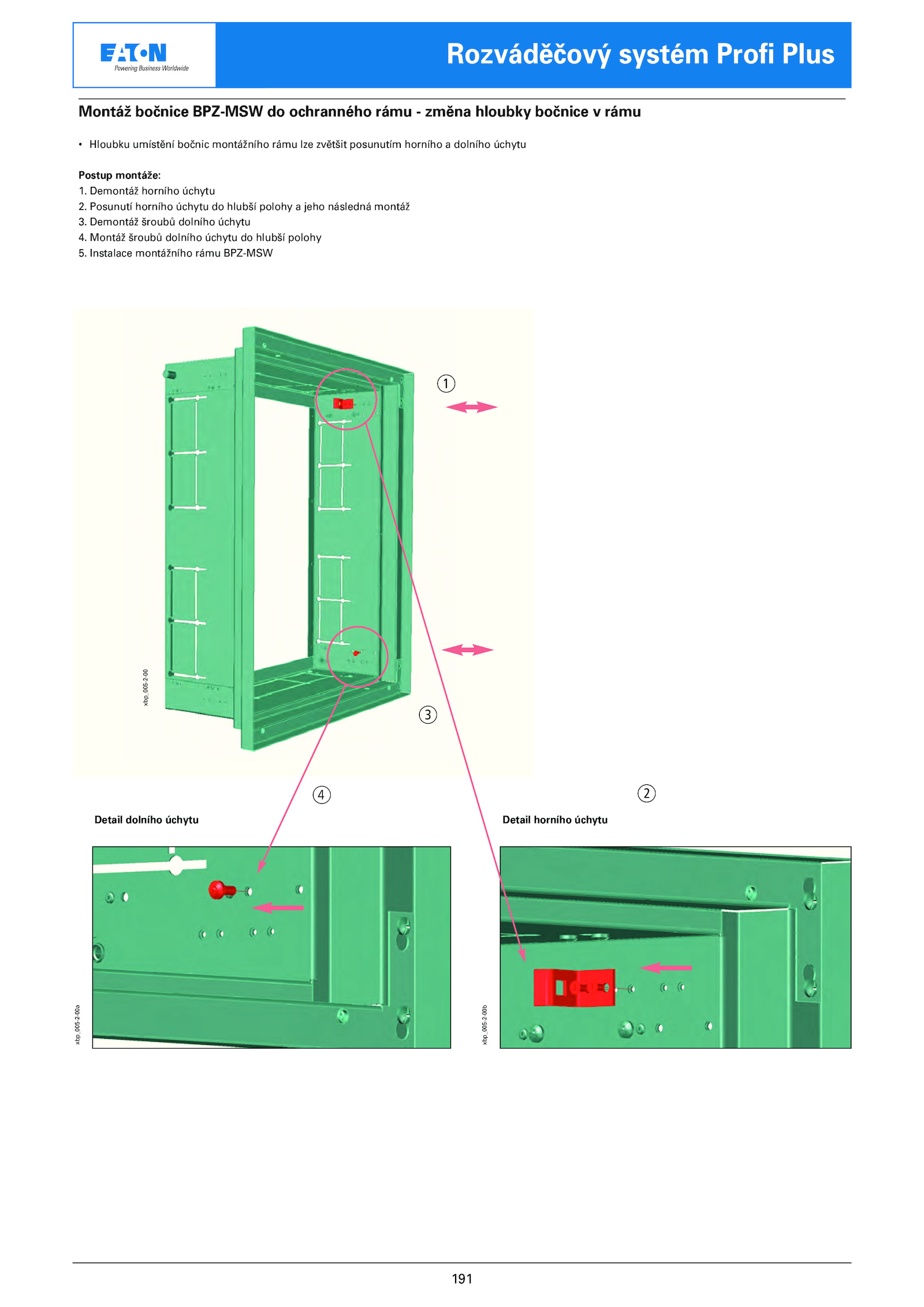

Demontáž horního úchytu 2. Montáž šroubů dolního úchytu hlubší polohy 5.191 Rozváděčový systém Profi Plus Montáž bočnice BPZ-MSW ochranného rámu změna hloubky bočnice rámu • Hloubku umístění bočnic montážního rámu lze zvětšit posunutím horního dolního úchytu Postup montáže: 1. Demontáž šroubů dolního úchytu 4. Instalace montážního rámu BPZ-MSW a c d b Detail dolního úchytu Detail horního úchytu xbp_005-2-00 xbp_005-2-00a xbp_005-2-00b . Posunutí horního úchytu hlubší polohy jeho následná montáž 3
