Paticovéstožáry

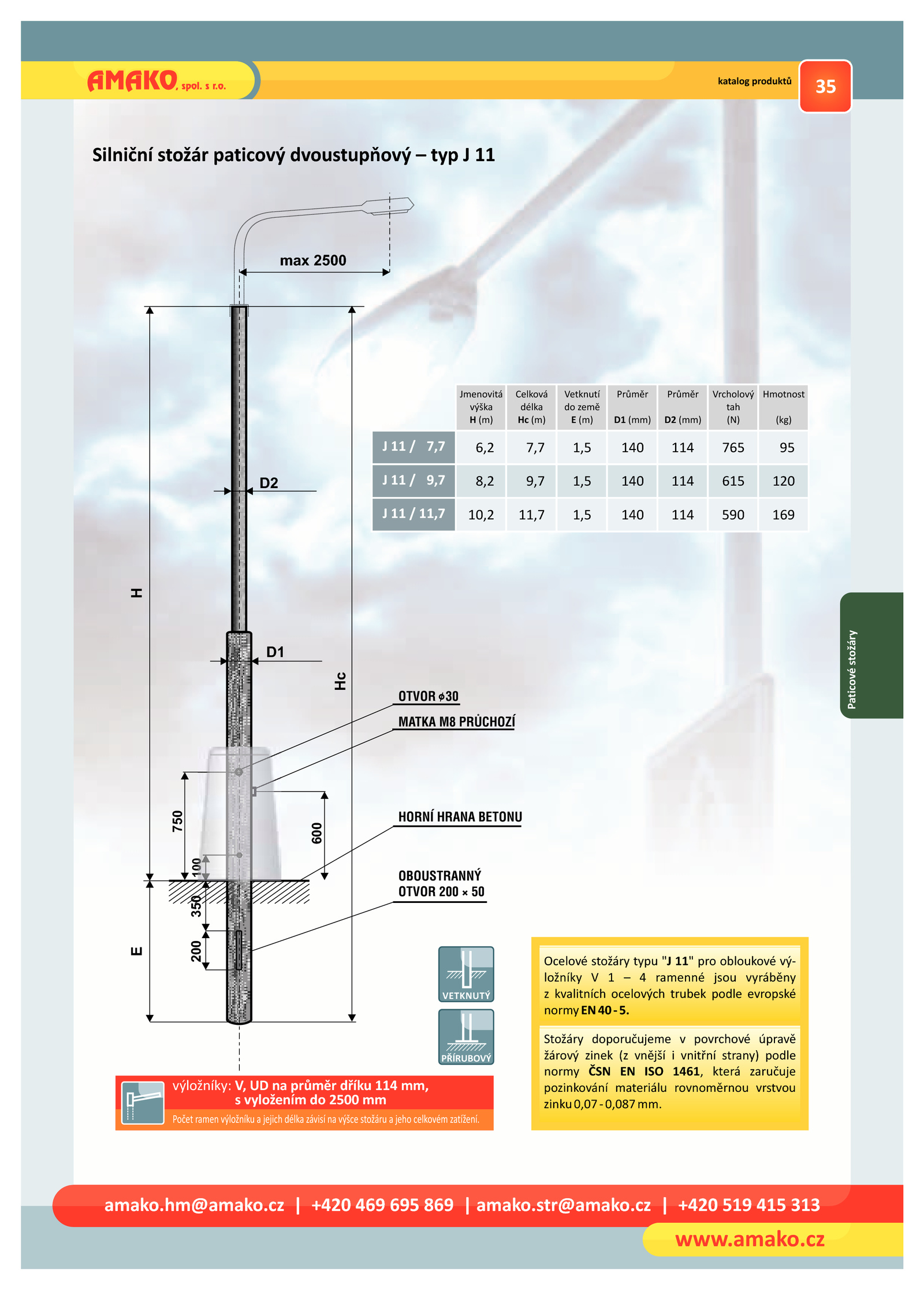

Silniční stožár paticový dvoustupňový typ 11
max 2500
Hc
E
600
750
200
OTVOR 30
HORNÍ HRANA BETONU
OBOUSTRANNÝ
OTVOR 200 50
MATKA PRŮCHOZÍ
Ocelové stožáry typu 11" pro obloukové vý-
ložníky ramenné jsou vyráběny
z kvalitních ocelových trubek podle evropské
normyEN40-5.cz +420 519 415 313
, spol. r.
350
Jmenovitá
výška
H (m)
Celková
délka
Hc (m)
Vetknutí
do země
E (m)
Průměr
D1 (mm)
Průměr
D2 (mm)
Vrcholový
tah
(N)
6,2
10,2
8,2
7,7
11,7
9,7
1,5
1,5
1,5
140
140
140
114 765
114 590
114 615
J 7,7
J 11,7
J 9,7
95
169
120
Hmotnost
(kg)
/
výložníky: průměr dříku 114 mm,
s vyložením 2500 mm
Počet ramen výložníku jejich délka závisí výšce stožáru jeho celkovém zatížení.
Stožáry doporučujeme povrchové úpravě
žárový zinek vnější vnitřní strany) podle
normy ČSN ISO 1461, která zaručuje
pozinkování materiálu rovnoměrnou vrstvou
zinku0,07-0,087mm.str@amako.o.cz
amako.hm@amako.cz +420 469 695 869 amako.
VETKNUTÝ
PŘÍRUBOVÝ
100100
D2
D1
H
