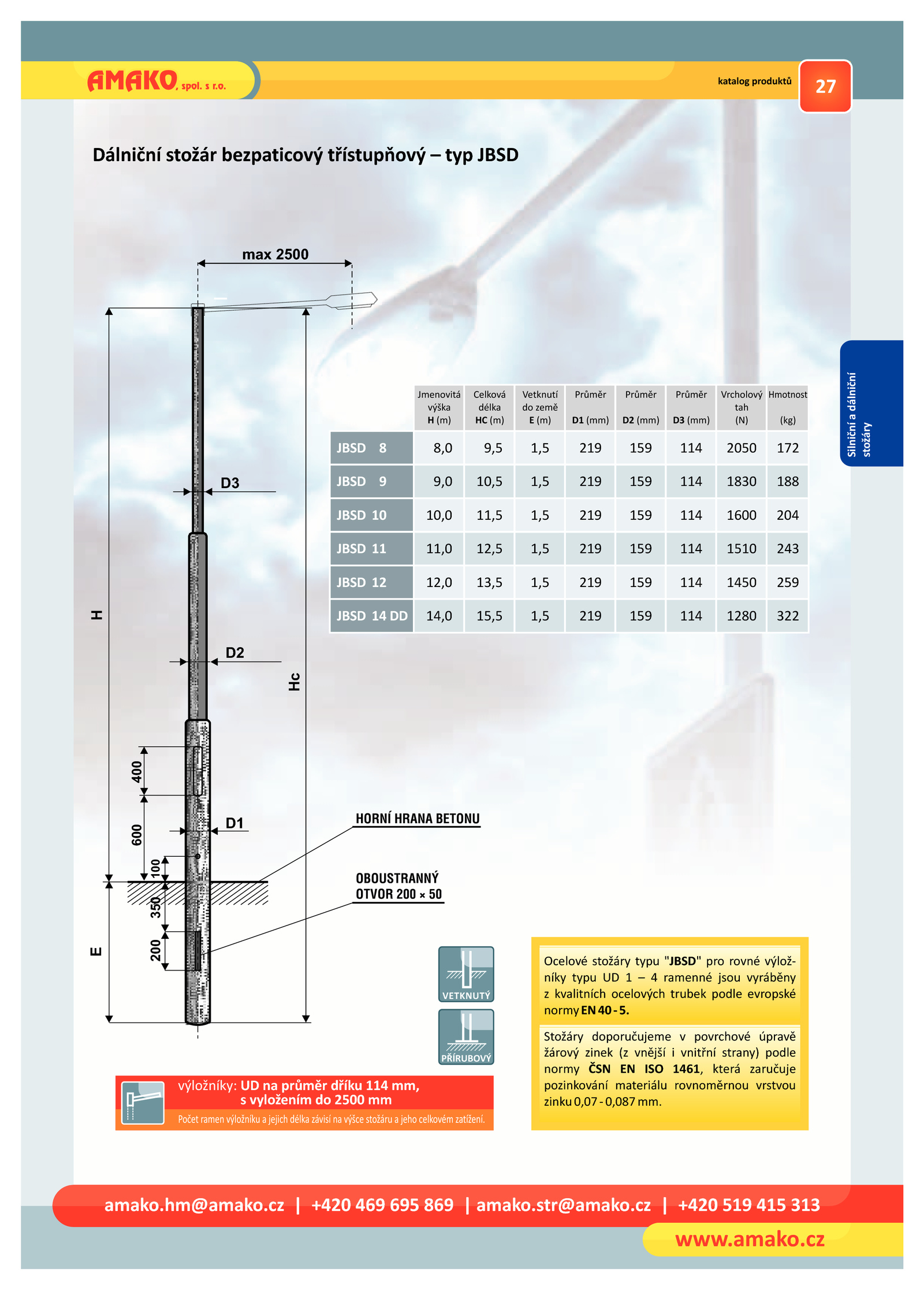

Dálniční stožár bezpaticový třístupňový typ JBSD
D3
D2
D1
Hc
HE
600400
200
HORNÍ HRANA BETONU
OBOUSTRANNÝ
OTVOR 200 50
max 2500
Ocelové stožáry typu "JBSD" pro rovné výlož-
níky typu ramenné jsou vyráběny
z kvalitních ocelových trubek podle evropské
normyEN40-5. r.27katalog produktů
www.
VETKNUTÝ
PŘÍRUBOVÝ
100
.
350
Jmenovitá
výška
H (m)
Celková
délka
HC (m)
Vetknutí
do země
E (m)
Průměr
D1 (mm)
Průměr
D2 (mm)
Průměr
D3 (mm)
Vrcholový
tah
(N)
8,0
10,0
12,0
9,0
11,0
14,0
9,5
11,5
13,5
10,5
12,5
15,5
1,5
1,5
1,5
1,5
1,5
1,5
219
219
219
219
219
219
159
159
159
159
159
159
114
114
114
114
114
114
2050
1600
1450
1830
1510
1280
JBSD 8
JBSD 9
JBSD 10
JBSD 11
JBSD 12
JBSD DD
Hmotnost
(kg)
172
204
259
188
243
322
výložníky: průměr dříku 114 mm,
s vyložením 2500 mm
Počet ramen výložníku jejich délka závisí výšce stožáru jeho celkovém zatížení.cz +420 469 695 869 amako.
Stožáry doporučujeme povrchové úpravě
žárový zinek vnější vnitřní strany) podle
normy ČSN ISO 1461, která zaručuje
pozinkování materiálu rovnoměrnou vrstvou
zinku0,07-0,087mm
