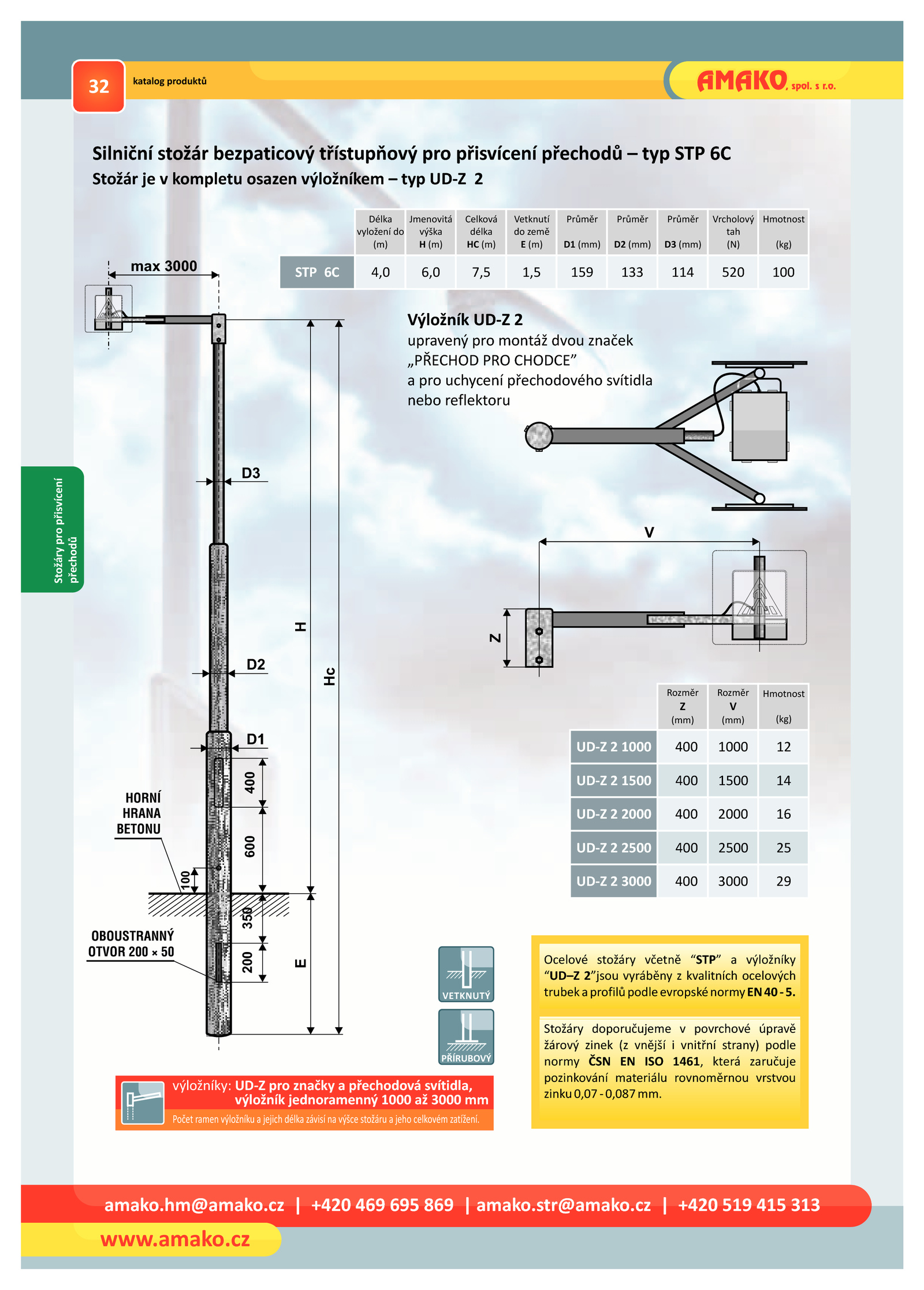

Silniční stožár bezpaticový třístupňový pro přisvícení přechodů typ STP 6C
Stožár kompletu osazen výložníkem typ UD-Z 2
Jmenovitá
výška
H (m)
Celková
délka
HC (m)
Vetknutí
do země
E (m)
Průměr
D1 (mm)
Průměr
D2 (mm)
Průměr
D3 (mm)
6,0 7,5 1,5 159 133 114
Délka
vyložení do
(m)
4,0STP 6C
Vrcholový
tah
(N)
520
Hmotnost
(kg)
100
D3
D2
D1
HE
600400200
HORNÍ
HRANA
BETONU
max 3000
350
Rozměr
V
(mm)
Rozměr
Z
(mm)
UD-Z 1000
UD-Z 2000
UD-Z 3000
UD-Z 1500
UD-Z 2500
1000400
2000400
3000400
1500400
2500400
Hmotnost
(kg)
12
16
29
14
25
Hc
V
Z
Výložník UD-Z 2
upravený pro montáž dvou značek
„PŘECHOD PRO CHODCE”
a pro uchycení přechodového svítidla
nebo reflektoru
výložníky: UD-Z pro značky přechodová svítidla,
výložník jednoramenný 1000 3000 mm
Počet ramen výložníku jejich délka závisí výšce stožáru jeho celkovém zatížení
