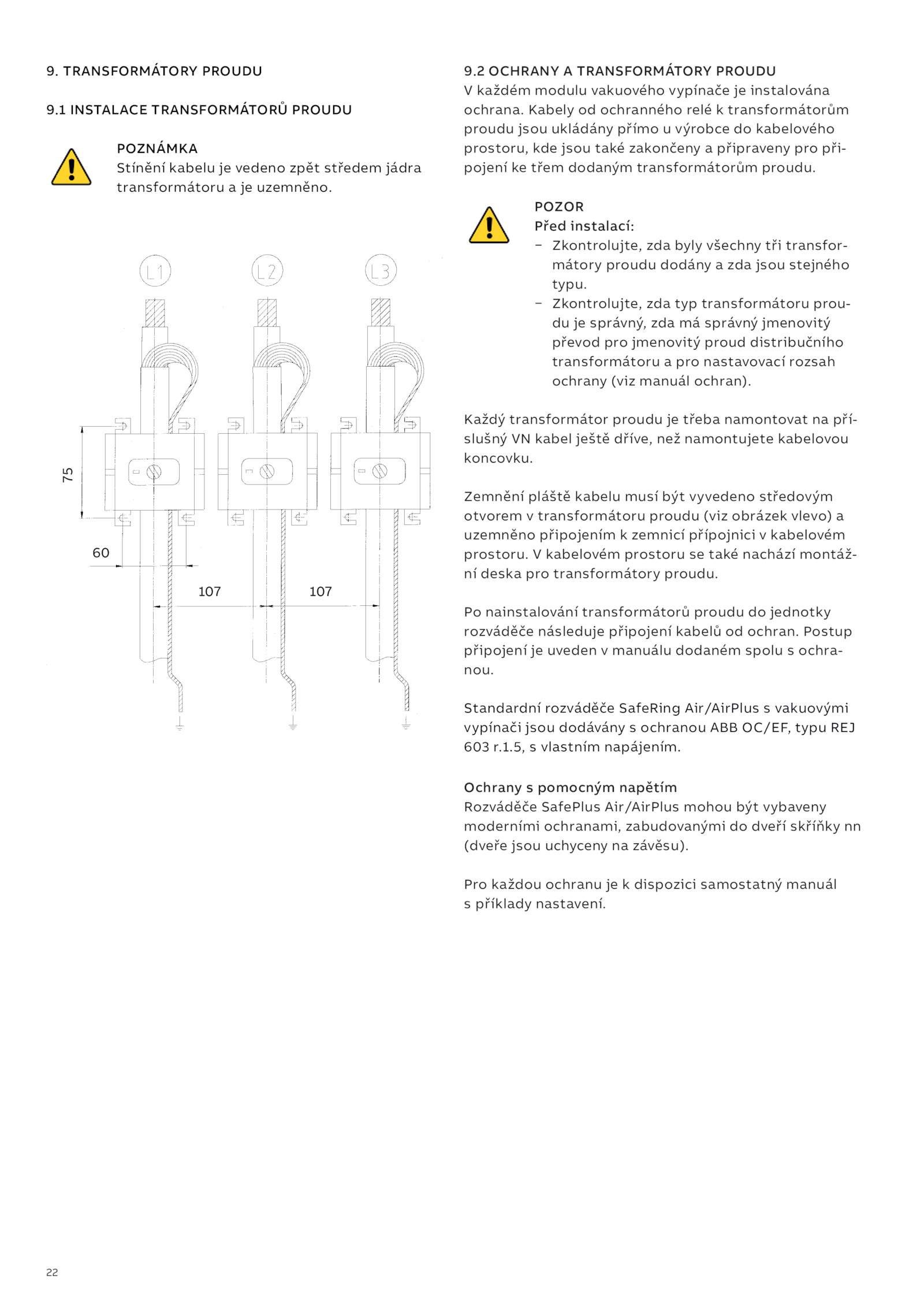

Po nainstalování transformátorů proudu jednotky rozváděče následuje připojení kabelů ochran.1 INSTALACE TRANSFORMÁTORŮ PROUDU POZNÁMKA Stínění kabelu vedeno zpět středem jádra transformátoru uzemněno.1. Každý transformátor proudu třeba namontovat pří- slušný kabel ještě dříve, než namontujete kabelovou koncovku. − − Zkontrolujte, zda typ transformátoru prou- du správný, zda správný jmenovitý převod pro jmenovitý proud distribučního transformátoru pro nastavovací rozsah ochrany (viz manuál ochran). Standardní rozváděče SafeRing Air/AirPlus vakuovými vypínači jsou dodávány ochranou ABB OC/EF, typu REJ 603 r. 9.2 OCHRANY TRANSFORMÁTORY PROUDU V každém modulu vakuového vypínače instalována ochrana. Postup připojení uveden manuálu dodaném spolu ochra- nou. 107 75 60 107 . TRANSFORMÁTORY PROUDU 9. Zemnění pláště kabelu musí být vyvedeno středovým otvorem transformátoru proudu (viz obrázek vlevo) a uzemněno připojením zemnicí přípojnici kabelovém prostoru.22 9. kabelovém prostoru také nachází montáž- ní deska pro transformátory proudu. Kabely ochranného relé transformátorům proudu jsou ukládány přímo výrobce kabelového prostoru, kde jsou také zakončeny připraveny pro při- pojení třem dodaným transformátorům proudu. Pro každou ochranu dispozici samostatný manuál s příklady nastavení. Ochrany pomocným napětím Rozváděče SafePlus Air/AirPlus mohou být vybaveny moderními ochranami, zabudovanými dveří skříňky nn (dveře jsou uchyceny závěsu).5, vlastním napájením. POZOR Před instalací: − − Zkontrolujte, zda byly všechny tři transfor- mátory proudu dodány zda jsou stejného typu
