Katalog chrániček vedení

| Kategorie: Katalog  | Tento dokument chci!

Vydal: KOPOS Kolín a.s.

Strana 31 z 46







Poznámky redaktora

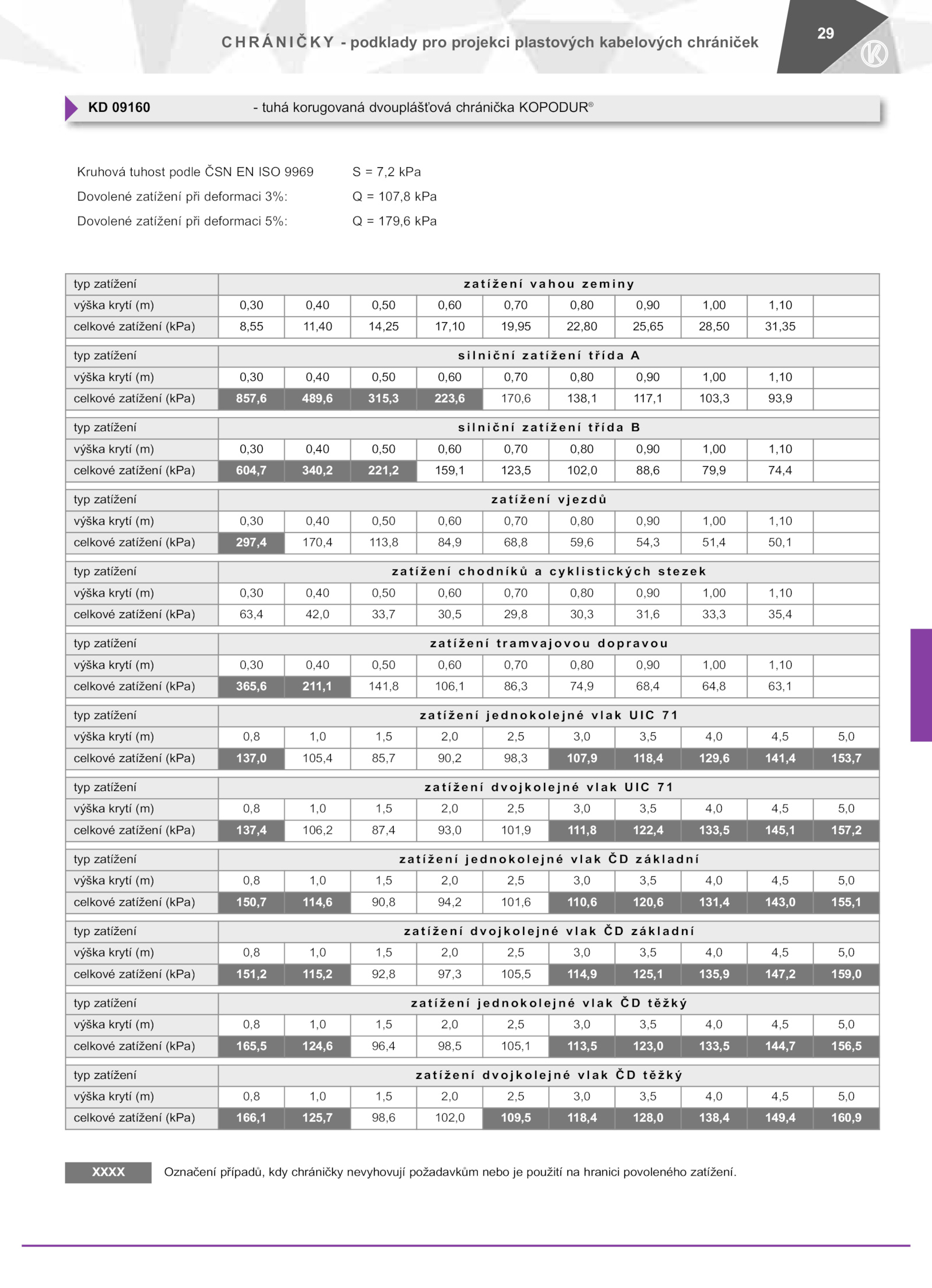

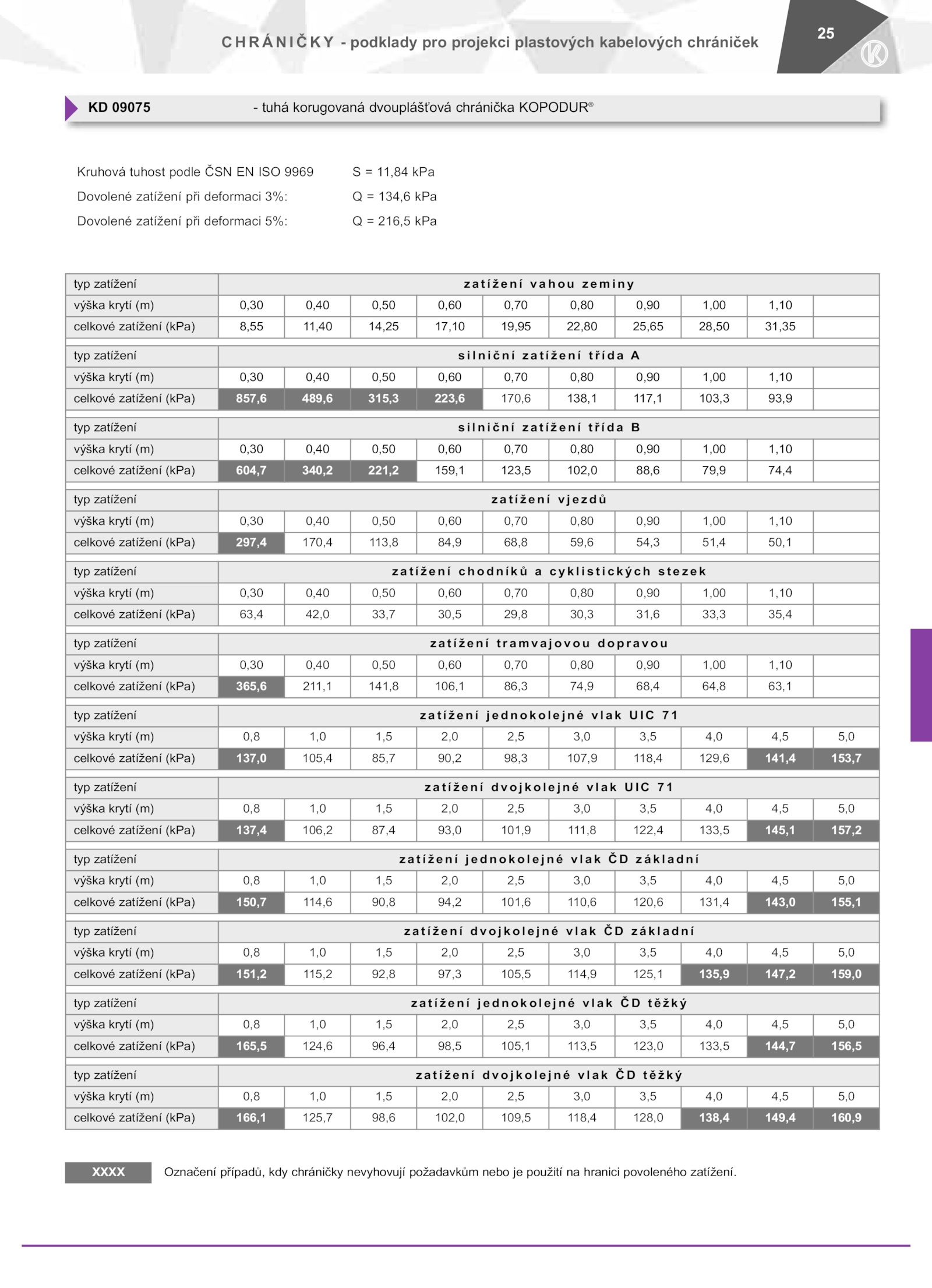

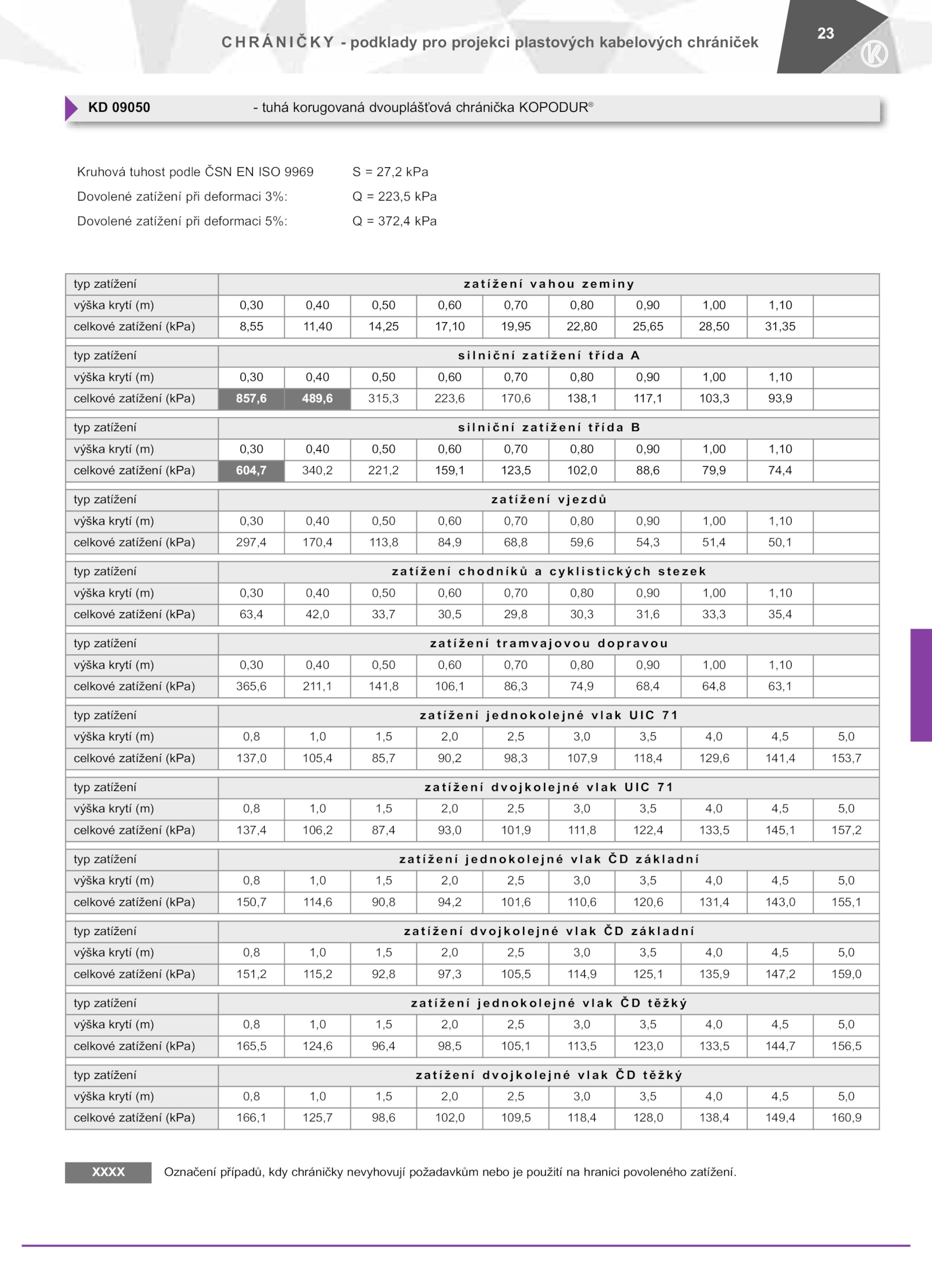

Kruhová tuhost podle ČSN ISO 9969 7,2 kPa Dovolené zatížení při deformaci 3%: 107,8 kPa Dovolené zatížení při deformaci 5%: 179,6 kPa KD 09160 tuhá korugovaná dvouplášťová chránička KOPODUR® .podklady pro projekci plastových kabelových chrániček 29 typ zatížení y výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35 typ zatížení A výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9 typ zatížení B výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4 typ zatížení ů výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1 typ zatížení k výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4 typ zatížení u výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9 XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
