Katalog chrániček vedení

| Kategorie: Katalog  | Tento dokument chci!

Vydal: KOPOS Kolín a.s.

Strana 30 z 46







Poznámky redaktora

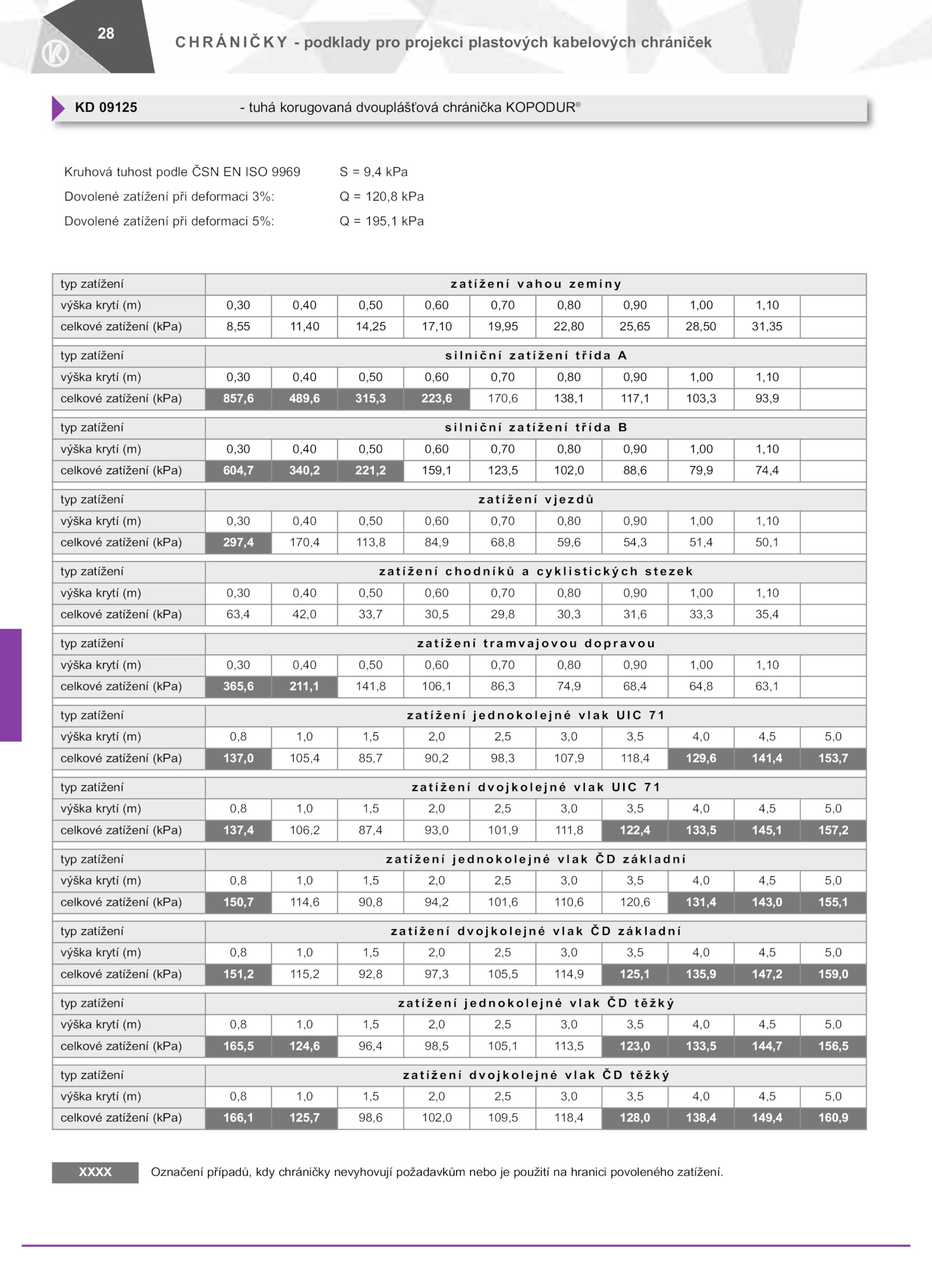

Kruhová tuhost podle ČSN ISO 9969 9,4 kPa Dovolené zatížení při deformaci 3%: 120,8 kPa Dovolené zatížení při deformaci 5%: 195,1 kPa C podklady pro projekci plastových kabelových chrániček 28 KD 09125 tuhá korugovaná dvouplášťová chránička KOPODUR® .typ zatížení y výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35 typ zatížení A výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9 typ zatížení B výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4 typ zatížení ů výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1 typ zatížení k výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4 typ zatížení u výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9 XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
