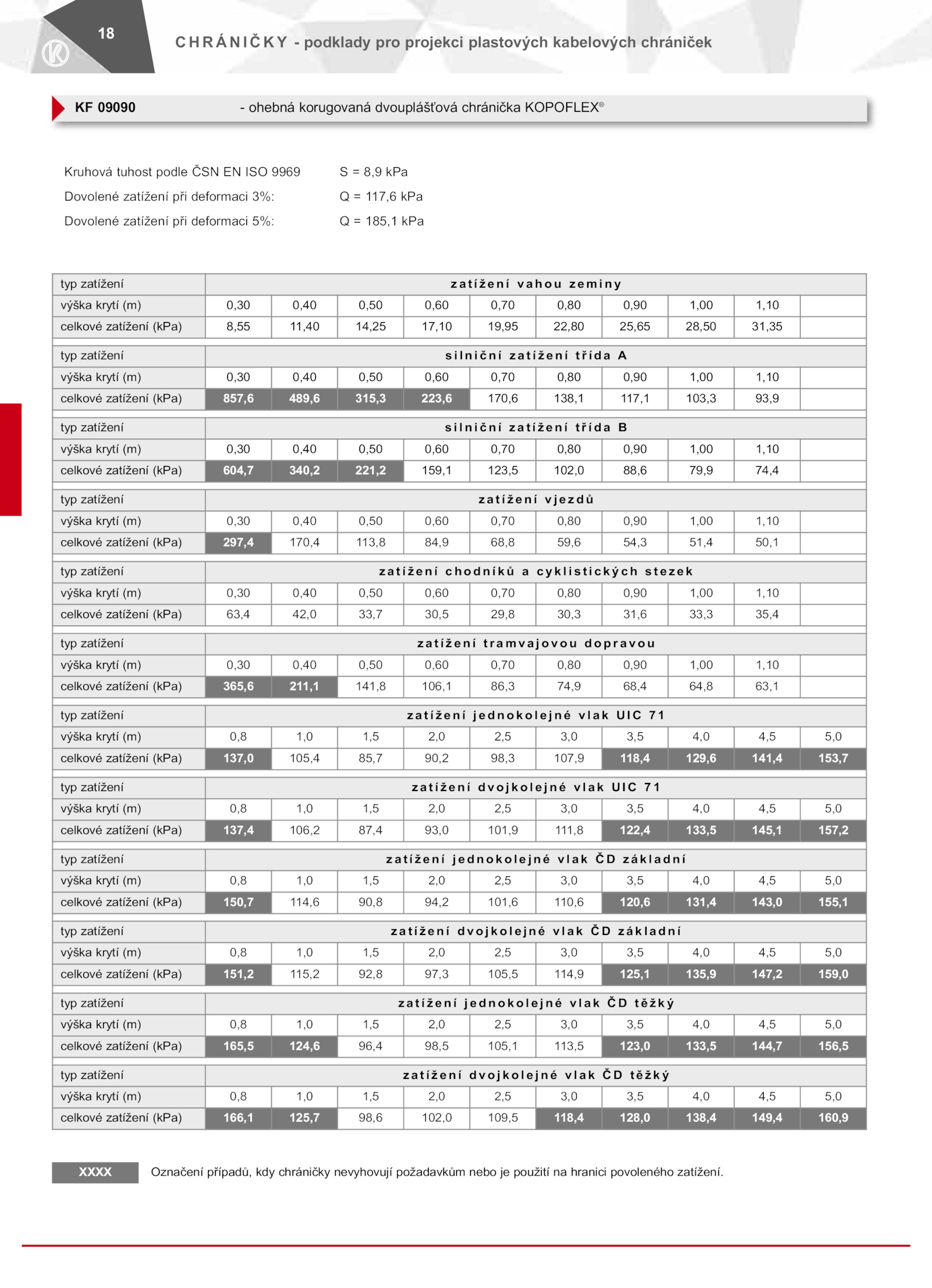

Kruhová tuhost podle ČSN ISO 9969 8,9 kPa Dovolené zatížení při deformaci 3%: 117,6 kPa Dovolené zatížení při deformaci 5%: 185,1 kPa C podklady pro projekci plastových kabelových chrániček 18 KF 09090 ohebná korugovaná dvouplášťová chránička KOPOFLEX® .typ zatížení y výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35 typ zatížení A výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9 typ zatížení B výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4 typ zatížení ů výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1 typ zatížení k výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4 typ zatížení u výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10 celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7 typ zatížení 1 výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1 typ zatížení í výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5 typ zatížení ý výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9 XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
