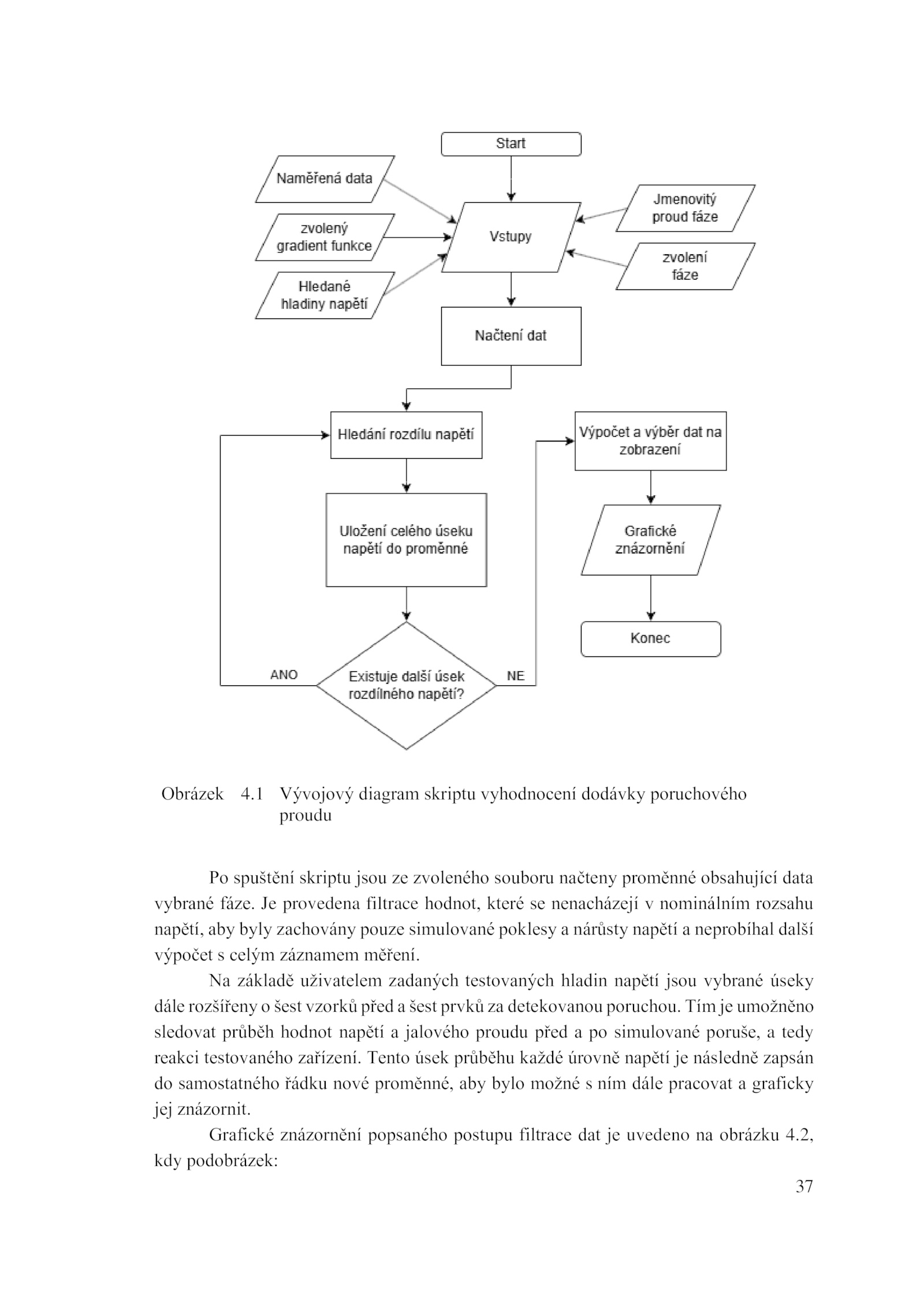

Grafické znázornění popsaného postupu filtrace dat uvedeno obrázku 4.1 Vývojový diagram skriptu vyhodnocení dodávky poruchového
proudu
. Tento úsek průběhu každé úrovně napětí následně zapsán
do samostatného řádku nové proměnné, aby bylo možné ním dále pracovat graficky
jej znázornit.
Na základě uživatelem zadaných testovaných hladin napětí jsou vybrané úseky
dále rozšířeny šest vzorků před šest prvků detekovanou poruchou. provedena filtrace hodnot, které nenacházejí nominálním rozsahu
napětí, aby byly zachovány pouze simulované poklesy nárůsty napětí neprobíhal další
výpočet celým záznamem měření.37
Po spuštění skriptu jsou zvoleného souboru načteny proměnné obsahující data
vybrané fáze.2,
kdy podobrázek:
Obrázek 4. Tím umožněno
sledovat průběh hodnot napětí jalového proudu před simulované poruše, tedy
reakci testovaného zařízení
