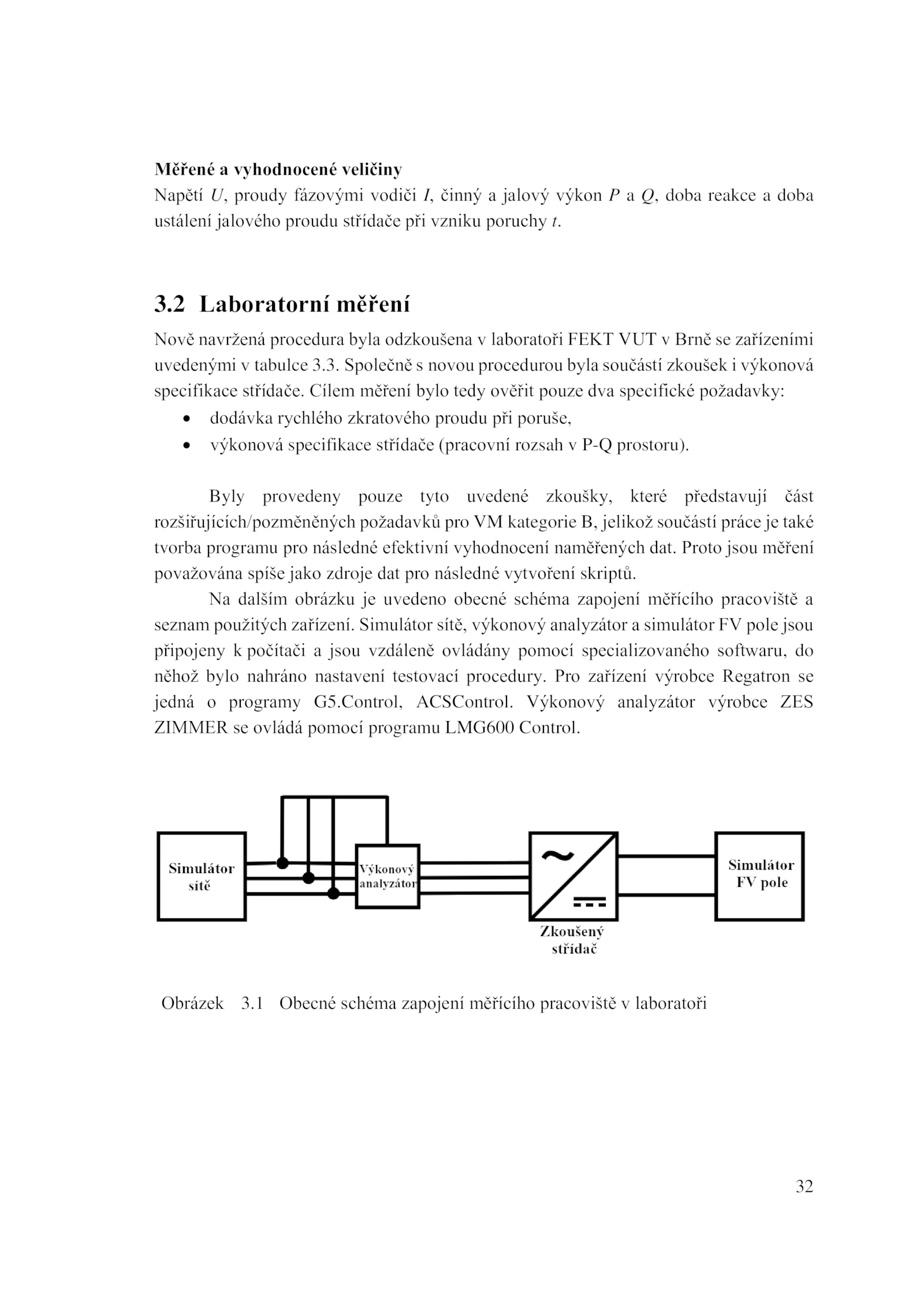

1 Obecné schéma zapojení měřícího pracoviště laboratoři . Cílem měření bylo tedy ověřit pouze dva specifické požadavky: • dodávka rychlého zkratového proudu při poruše, • výkonová specifikace střídače (pracovní rozsah P-Q prostoru).Control, ACSControl. Výkonový analyzátor výrobce ZES ZIMMER ovládá pomocí programu LMG600 Control.2 Laboratorní měření Nově navržená procedura byla odzkoušena laboratoři FEKT VUT Brně zařízeními uvedenými tabulce 3. Společně novou procedurou byla součástí zkoušek výkonová specifikace střídače. Simulátor sítě, výkonový analyzátor simulátor pole jsou připojeny počítači jsou vzdáleně ovládány pomocí specializovaného softwaru, do něhož bylo nahráno nastavení testovací procedury. 3. Proto jsou měření považována spíše jako zdroje dat pro následné vytvoření skriptů. Na dalším obrázku uvedeno obecné schéma zapojení měřícího pracoviště a seznam použitých zařízení. Byly provedeny pouze tyto uvedené zkoušky, které představují část rozšiřujících/pozměněných požadavků pro kategorie jelikož součástí práce také tvorba programu pro následné efektivní vyhodnocení naměřených dat. Pro zařízení výrobce Regatron se jedná programy G5. Obrázek 3.3.32 Měřené vyhodnocené veličiny Napětí proudy fázovými vodiči činný jalový výkon doba reakce doba ustálení jalového proudu střídače při vzniku poruchy t
