Tato diplomovápráce se zabývá nepřetržitými napájecími zdroji(UPS)a s nimi spojenou problematikou záložního napájení při neočekávaných výpadcích elektřiny. Začátek práce se věnuje omezením dodávek elektřiny, jejich příčinám anásledkům. Dále pak pokračuje stručnou historií UPS a následně také rozlišením jednotlivých architektur záložních zdrojů. Nechybí ani popis energetickýchzdrojů jakými jsou akumulátory, setrvačníky nebo palivové články. Část práce popisuje ...
Poznámky redaktora
63

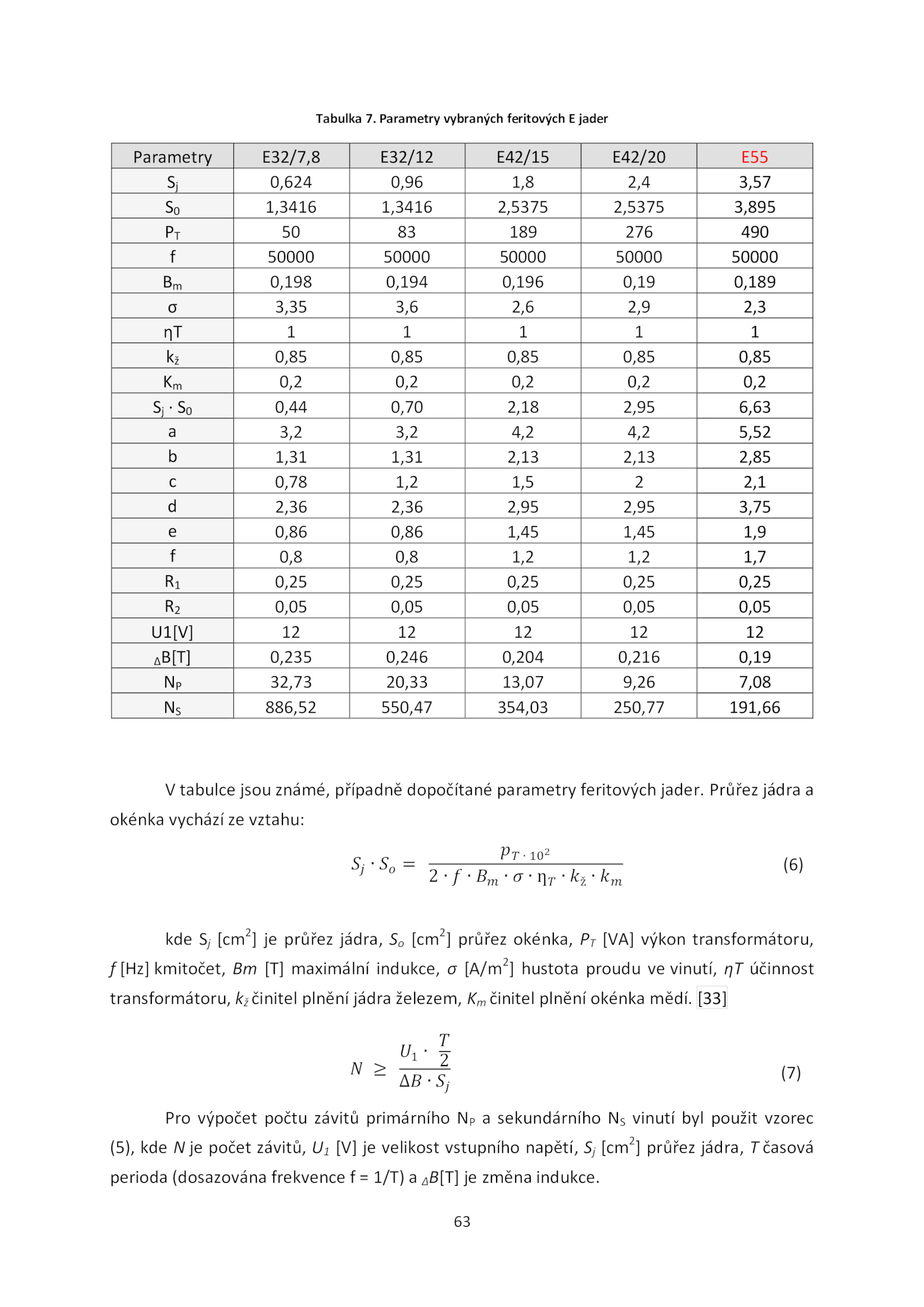

Tabulka Parametry vybraných feritových jader
Parametry E32/7,8 E32/12 E42/15 E42/20 E55
Sj 0,624 0,96 1,8 2,4 3,57
S0 1,3416 1,3416 2,5375 2,5375 3,895
PT 189 276 490
f 50000 50000 50000 50000 50000
Bm 0,198 0,194 0,196 0,19 0,189
σ 3,35 3,6 2,6 2,9 2,3
ηT 1
kž 0,85 0,85 0,85 0,85 0,85
Km 0,2 0,2 0,2 0,2 0,2
Sj 0,44 0,70 2,18 2,95 6,63
a 3,2 3,2 4,2 4,2 5,52
b 1,31 1,31 2,13 2,13 2,85
c 0,78 1,2 1,5 2,1
d 2,36 2,36 2,95 2,95 3,75
e 0,86 0,86 1,45 1,45 1,9
f 0,8 0,8 1,2 1,2 1,7
R1 0,25 0,25 0,25 0,25 0,25
R2 0,05 0,05 0,05 0,05 0,05
U1[V] 12
ΔB[T] 0,235 0,246 0,204 0,216 0,19
NP 32,73 20,33 13,07 9,26 7,08
NS 886,52 550,47 354,03 250,77 191,66
V tabulce jsou známé, případně dopočítané parametry feritových jader. [33]
(7)
Pro výpočet počtu závitů primárního sekundárního vinutí byl použit vzorec
(5), kde počet závitů, [V] velikost vstupního napětí, [cm2
] průřez jádra, časová
perioda (dosazována frekvence 1/T) ΔB[T] změna indukce. Průřez jádra a
okénka vychází vztahu:
(6)
kde [cm2
] průřez jádra, [cm2
] průřez okénka, [VA] výkon transformátoru,
f [Hz] kmitočet, [T] maximální indukce, [A/m2
] hustota proudu vinutí, účinnost
transformátoru, činitel plnění jádra železem, činitel plnění okénka mědí.
𝑆𝑗 =
𝑝𝑇 102
2 𝑘𝑚
𝑁 ≥
𝑈1 ∙
𝑇
2
∆𝐵 𝑆𝑗
