Záložní zdroj (UPS)

| Kategorie: Diplomové, bakalářské práce  |

Tato diplomovápráce se zabývá nepřetržitými napájecími zdroji(UPS)a s nimi spojenou problematikou záložního napájení při neočekávaných výpadcích elektřiny. Začátek práce se věnuje omezením dodávek elektřiny, jejich příčinám anásledkům. Dále pak pokračuje stručnou historií UPS a následně také rozlišením jednotlivých architektur záložních zdrojů. Nechybí ani popis energetickýchzdrojů jakými jsou akumulátory, setrvačníky nebo palivové články. Část práce popisuje ...

Pro: Neurčeno
Vydal: FEKT VUT Brno Autor: Petr Mrázek

Strana 62 z 90

Jak získat tento dokument?






Poznámky redaktora

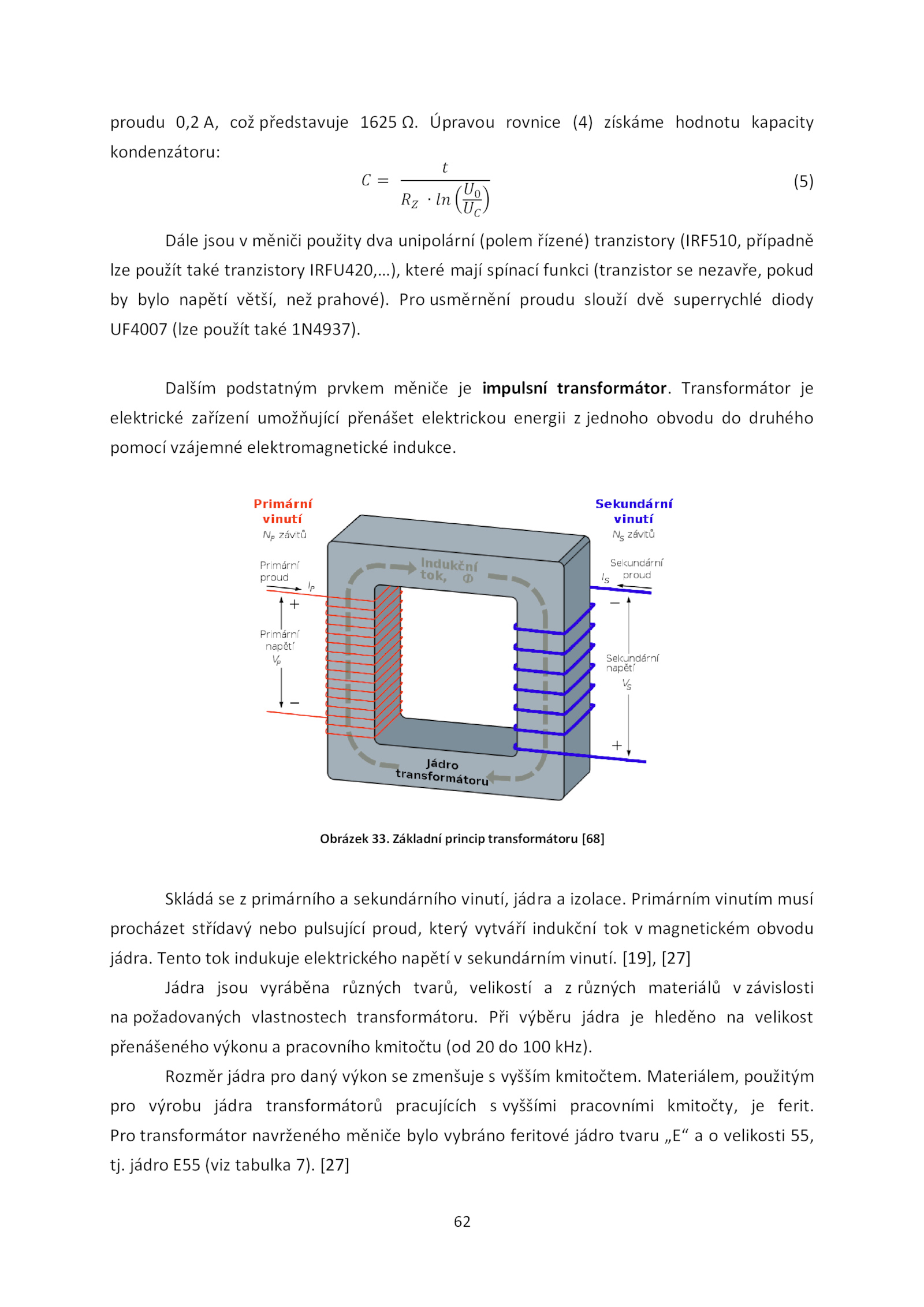

Pro usměrnění proudu slouží dvě superrychlé diody UF4007 (lze použít také 1N4937). Obrázek 33. [27] 𝐶 = 𝑡 𝑅𝑍 ( 𝑈0 𝑈𝐶 ) . Rozměr jádra pro daný výkon zmenšuje vyšším kmitočtem. Pro transformátor navrženého měniče bylo vybráno feritové jádro tvaru „E“ velikosti 55, tj. Dalším podstatným prvkem měniče impulsní transformátor. [19], [27] Jádra jsou vyráběna různých tvarů, velikostí různých materiálů závislosti na požadovaných vlastnostech transformátoru. Primárním vinutím musí procházet střídavý nebo pulsující proud, který vytváří indukční tok magnetickém obvodu jádra. Při výběru jádra hleděno velikost přenášeného výkonu pracovního kmitočtu (od 100 kHz). Základní princip transformátoru [68] Skládá primárního sekundárního vinutí, jádra izolace. jádro E55 (viz tabulka 7).62 proudu 0,2 což představuje 1625 Úpravou rovnice (4) získáme hodnotu kapacity kondenzátoru: (5) Dále jsou měniči použity dva unipolární (polem řízené) tranzistory (IRF510, případně lze použít také tranzistory IRFU420,…), které mají spínací funkci (tranzistor nezavře, pokud by bylo napětí větší, než prahové). Transformátor je elektrické zařízení umožňující přenášet elektrickou energii jednoho obvodu druhého pomocí vzájemné elektromagnetické indukce. Tento tok indukuje elektrického napětí sekundárním vinutí. Materiálem, použitým pro výrobu jádra transformátorů pracujících vyššími pracovními kmitočty, ferit
