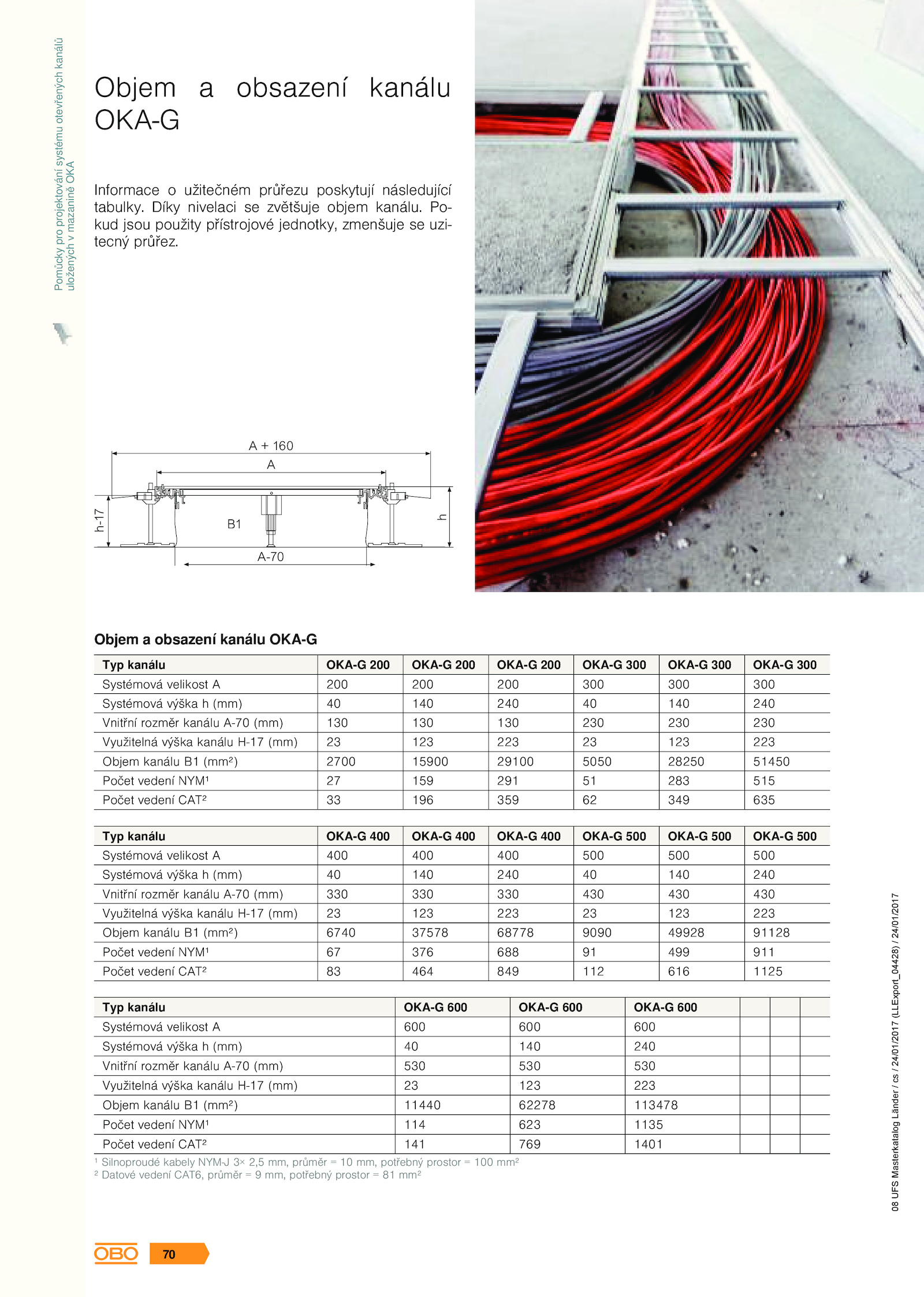

h h-17 A A 160 A-70 B1 Objem obsazení kanálu OKA-G Typ kanálu OKA-G 200 OKA-G 200 OKA-G 200 OKA-G 300 OKA-G 300 OKA-G 300 Systémová velikost 200 200 200 300 300 300 Systémová výška (mm) 140 240 140 240 Vnitřní rozměr kanálu A-70 (mm) 130 130 130 230 230 230 Využitelná výška kanálu H-17 (mm) 123 223 123 223 Objem kanálu (mm²) 2700 15900 29100 5050 28250 51450 Počet vedení NYM¹ 159 291 283 515 Počet vedení CAT² 196 359 349 635 Typ kanálu OKA-G 400 OKA-G 400 OKA-G 400 OKA-G 500 OKA-G 500 OKA-G 500 Systémová velikost 400 400 400 500 500 500 Systémová výška (mm) 140 240 140 240 Vnitřní rozměr kanálu A-70 (mm) 330 330 330 430 430 430 Využitelná výška kanálu H-17 (mm) 123 223 123 223 Objem kanálu (mm²) 6740 37578 68778 9090 49928 91128 Počet vedení NYM¹ 376 688 499 911 Počet vedení CAT² 464 849 112 616 1125 Typ kanálu OKA-G 600 OKA-G 600 OKA-G 600 Systémová velikost 600 600 600 Systémová výška (mm) 140 240 Vnitřní rozměr kanálu A-70 (mm) 530 530 530 Využitelná výška kanálu H-17 (mm) 123 223 Objem kanálu (mm²) 11440 62278 113478 Počet vedení NYM¹ 114 623 1135 Počet vedení CAT² 141 769 1401 ¹ Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm² ² Datové vedení CAT6, průměr mm, potřebný prostor mm² Pomůcky pro projektování systému otevřených kanálů uložených v mazanině OKA 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 70 . Díky nivelaci zvětšuje objem kanálu.Objem obsazení kanálu OKA-G Informace užitečném průřezu poskytují následující tabulky. Po- kud jsou použity přístrojové jednotky, zmenšuje uzi- tecný průřez
