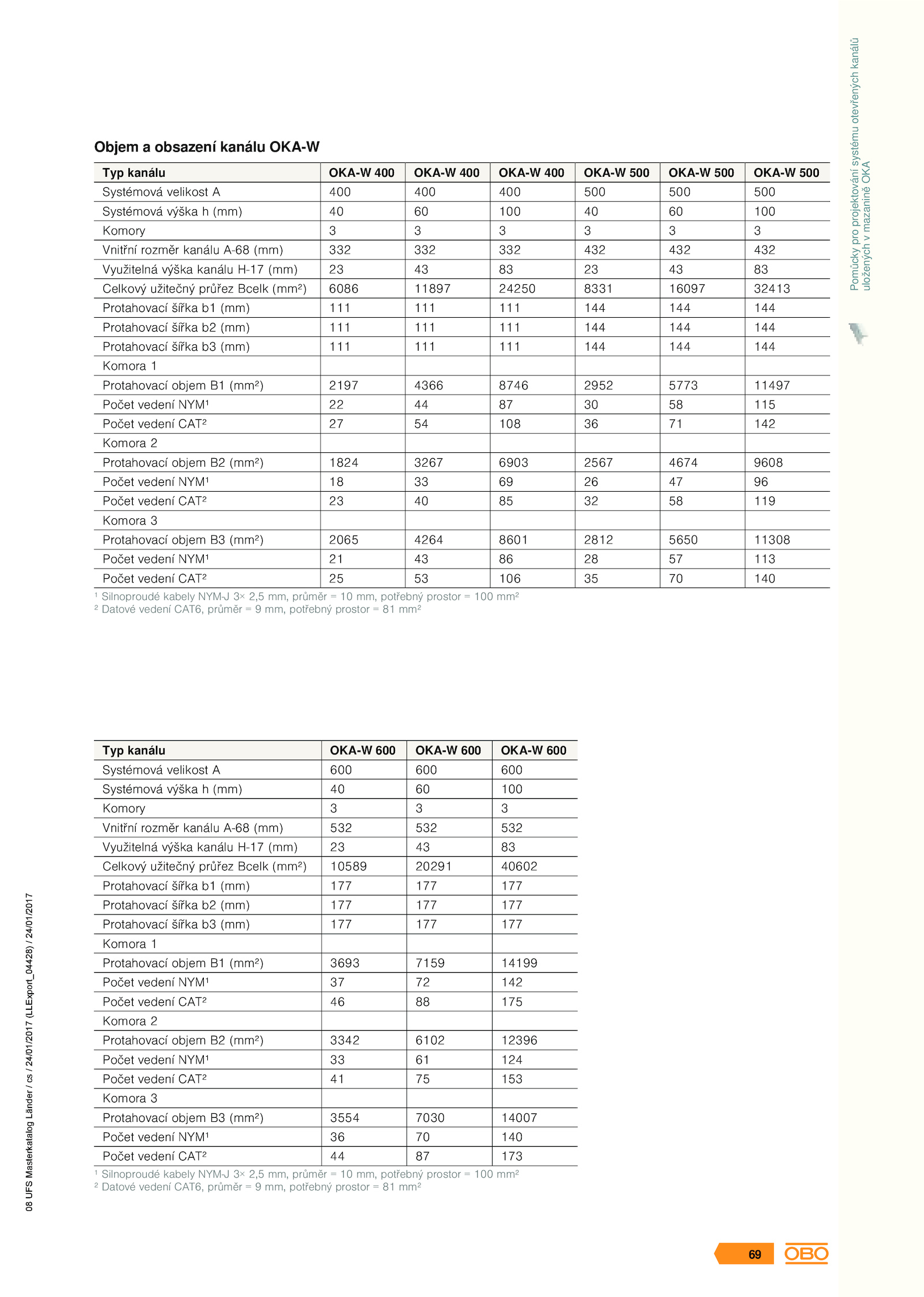

Objem obsazení kanálu OKA-W
Typ kanálu OKA-W 400 OKA-W 400 OKA-W 400 OKA-W 500 OKA-W 500 OKA-W 500
Systémová velikost 400 400 400 500 500 500
Systémová výška (mm) 100 100
Komory 3
Vnitřní rozměr kanálu A-68 (mm) 332 332 332 432 432 432
Využitelná výška kanálu H-17 (mm) 83
Celkový užitečný průřez Bcelk (mm²) 6086 11897 24250 8331 16097 32413
Protahovací šířka (mm) 111 111 111 144 144 144
Protahovací šířka (mm) 111 111 111 144 144 144
Protahovací šířka (mm) 111 111 111 144 144 144
Komora 1
Protahovací objem (mm²) 2197 4366 8746 2952 5773 11497
Počet vedení NYM¹ 115
Počet vedení CAT² 108 142
Komora 2
Protahovací objem (mm²) 1824 3267 6903 2567 4674 9608
Počet vedení NYM¹ 96
Počet vedení CAT² 119
Komora 3
Protahovací objem (mm²) 2065 4264 8601 2812 5650 11308
Počet vedení NYM¹ 113
Počet vedení CAT² 106 140
¹ Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm²
² Datové vedení CAT6, průměr mm, potřebný prostor mm²
Typ kanálu OKA-W 600 OKA-W 600 OKA-W 600
Systémová velikost 600 600 600
Systémová výška (mm) 100
Komory 3
Vnitřní rozměr kanálu A-68 (mm) 532 532 532
Využitelná výška kanálu H-17 (mm) 83
Celkový užitečný průřez Bcelk (mm²) 10589 20291 40602
Protahovací šířka (mm) 177 177 177
Protahovací šířka (mm) 177 177 177
Protahovací šířka (mm) 177 177 177
Komora 1
Protahovací objem (mm²) 3693 7159 14199
Počet vedení NYM¹ 142
Počet vedení CAT² 175
Komora 2
Protahovací objem (mm²) 3342 6102 12396
Počet vedení NYM¹ 124
Počet vedení CAT² 153
Komora 3
Protahovací objem (mm²) 3554 7030 14007
Počet vedení NYM¹ 140
Počet vedení CAT² 173
¹ Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm²
² Datové vedení CAT6, průměr mm, potřebný prostor mm²
