Podlahové systémy Ackermann made by OBO představují optimální resení elektroinstalace v podlaze. Nabízené systémy elektroinstalačních kanálů jsou vhodné k montáži do mazaniny nebo betonu. Rozmanitá paleta přístrojových jednotek umožňnuje uživateli přístup k silnoproudým, datovým i multimediálním přípojkám ...

Vydal: OBO BETTERMANN s. r. o.

Strana 68 z 540

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

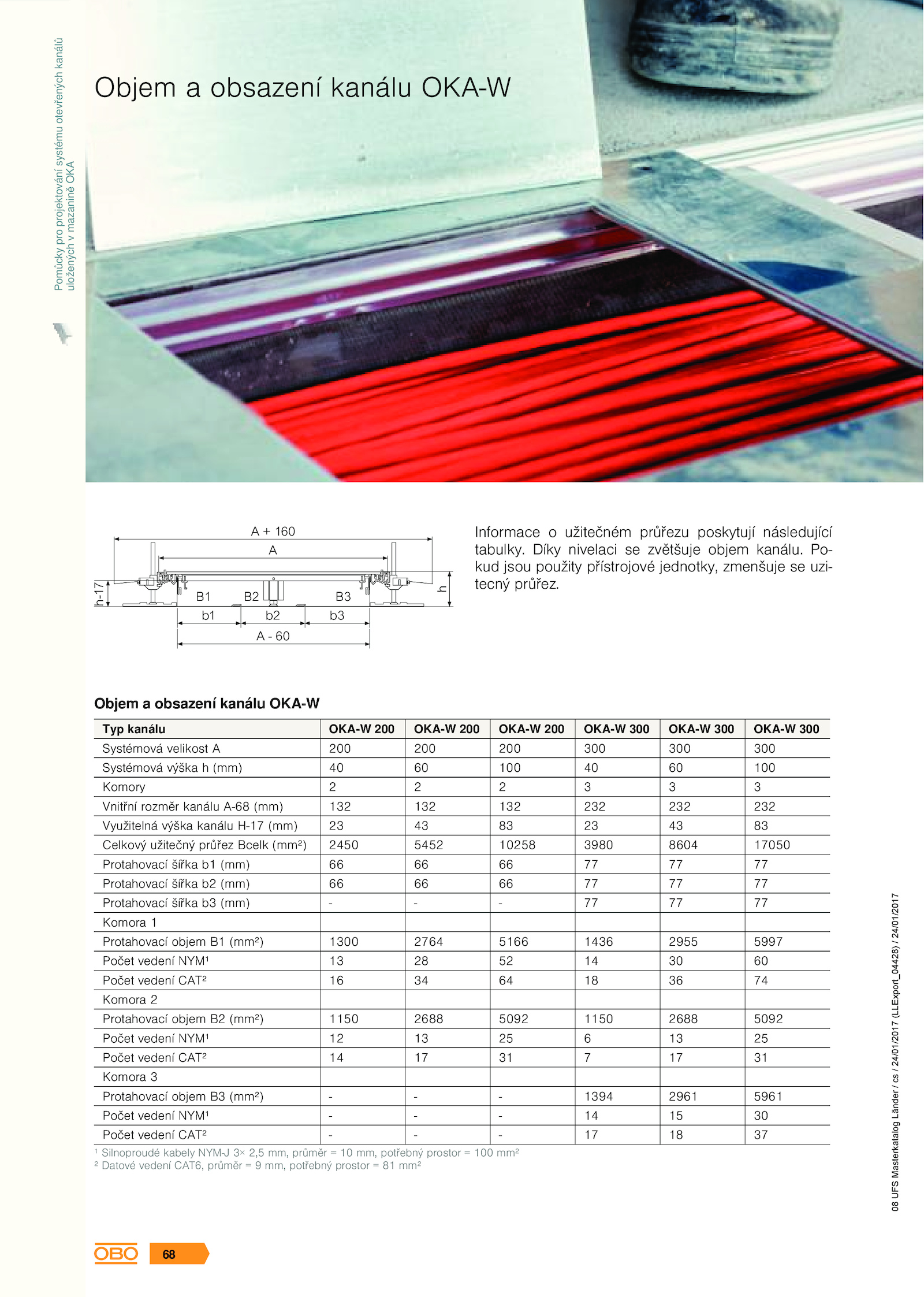

Po- kud jsou použity přístrojové jednotky, zmenšuje uzi- tecný průřez. Objem obsazení kanálu OKA-W Typ kanálu OKA-W 200 OKA-W 200 OKA-W 200 OKA-W 300 OKA-W 300 OKA-W 300 Systémová velikost 200 200 200 300 300 300 Systémová výška (mm) 100 100 Komory 3 Vnitřní rozměr kanálu A-68 (mm) 132 132 132 232 232 232 Využitelná výška kanálu H-17 (mm) 83 Celkový užitečný průřez Bcelk (mm²) 2450 5452 10258 3980 8604 17050 Protahovací šířka (mm) 77 Protahovací šířka (mm) 77 Protahovací šířka (mm) 77 Komora 1 Protahovací objem (mm²) 1300 2764 5166 1436 2955 5997 Počet vedení NYM¹ 60 Počet vedení CAT² 74 Komora 2 Protahovací objem (mm²) 1150 2688 5092 1150 2688 5092 Počet vedení NYM¹ 25 Počet vedení CAT² 31 Komora 3 Protahovací objem (mm²) 1394 2961 5961 Počet vedení NYM¹ 30 Počet vedení CAT² 37 ¹ Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm² ² Datové vedení CAT6, průměr mm, potřebný prostor mm² Pomůcky pro projektování systému otevřených kanálů uložených v mazanině OKA 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 68 .h h-17 A A 160 b1 b3 b2 A 60 B1 B3 Objem obsazení kanálu OKA-W Informace užitečném průřezu poskytují následující tabulky. Díky nivelaci zvětšuje objem kanálu
