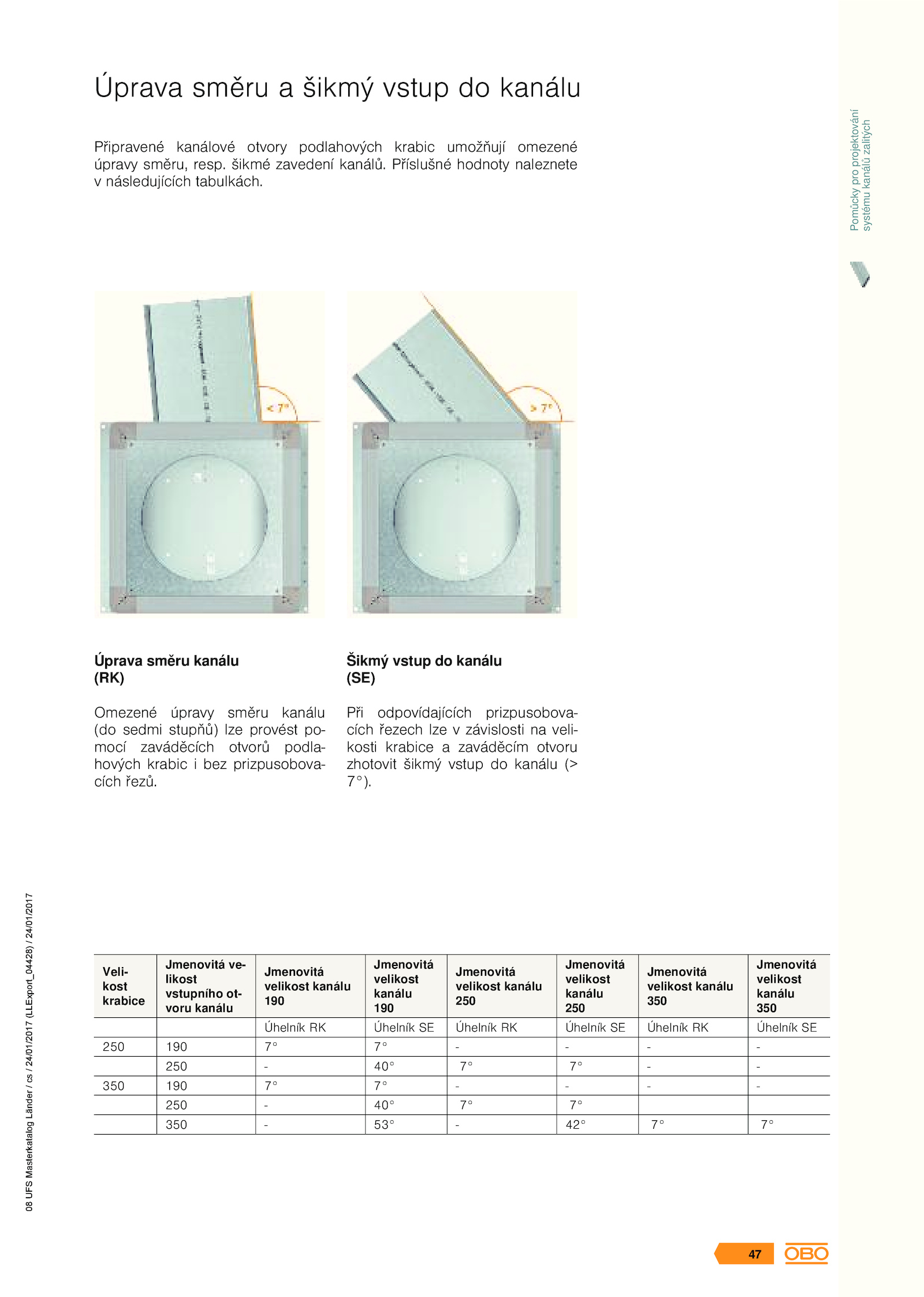

Úprava směru kanálu (RK) Omezené úpravy směru kanálu (do sedmi stupňů) lze provést po- mocí zaváděcích otvorů podla- hových krabic bez prizpusobova- cích řezů. šikmé zavedení kanálů. Příslušné hodnoty naleznete v následujících tabulkách. Veli- kost krabice Jmenovitá ve- likost vstupního ot- voru kanálu Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 350 Jmenovitá velikost kanálu 350 Úhelník Úhelník Úhelník Úhelník Úhelník Úhelník SE 250 190 - 250 40° - 350 190 - 250 40° 7° 350 53° 42° 7° Pomůcky pro projektování systému kanálů zalitých 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 47 . Šikmý vstup kanálu (SE) Při odpovídajících prizpusobova- cích řezech lze závislosti veli- kosti krabice zaváděcím otvoru zhotovit šikmý vstup kanálu (> 7°).08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 Úprava směru šikmý vstup kanálu Připravené kanálové otvory podlahových krabic umožňují omezené úpravy směru, resp
