Podlahové systémy Ackermann made by OBO představují optimální resení elektroinstalace v podlaze. Nabízené systémy elektroinstalačních kanálů jsou vhodné k montáži do mazaniny nebo betonu. Rozmanitá paleta přístrojových jednotek umožňnuje uživateli přístup k silnoproudým, datovým i multimediálním přípojkám ...

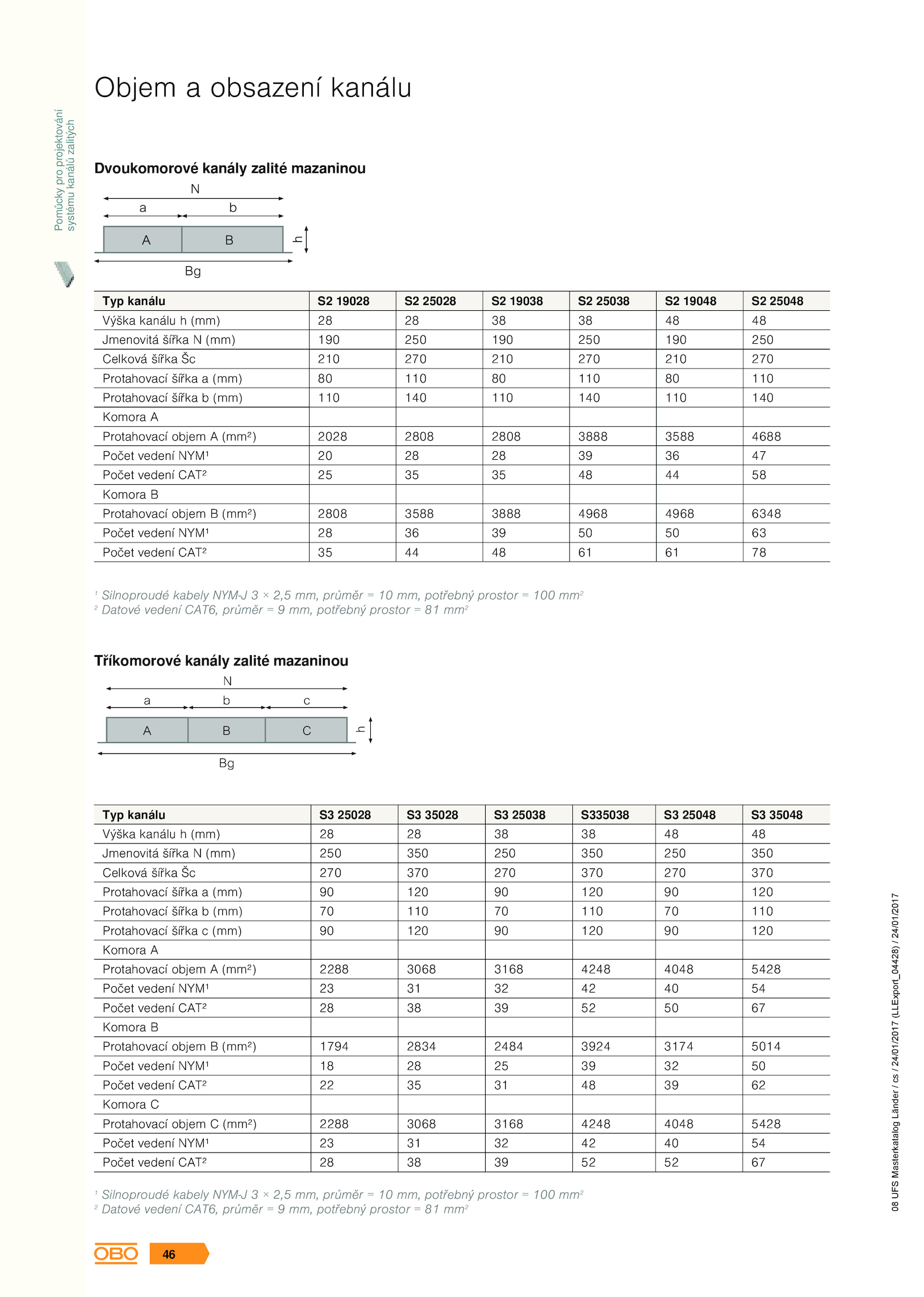

Objem obsazení kanálu
Dvoukomorové kanály zalité mazaninou
Typ kanálu 19028 25028 19038 25038 19048 25048
Výška kanálu (mm) 48
Jmenovitá šířka (mm) 190 250 190 250 190 250
Celková šířka 210 270 210 270 210 270
Protahovací šířka (mm) 110 110 110
Protahovací šířka (mm) 110 140 110 140 110 140
Komora A
Protahovací objem (mm²) 2028 2808 2808 3888 3588 4688
Počet vedení NYM¹ 47
Počet vedení CAT² 58
Komora B
Protahovací objem (mm²) 2808 3588 3888 4968 4968 6348
Počet vedení NYM¹ 63
Počet vedení CAT² 78
1
Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm2
2
Datové vedení CAT6, průměr mm, potřebný prostor mm2
Tříkomorové kanály zalité mazaninou
h
N
a
A
b
B
c
C
Bg
Typ kanálu 25028 35028 25038 S335038 25048 35048
Výška kanálu (mm) 48
Jmenovitá šířka (mm) 250 350 250 350 250 350
Celková šířka 270 370 270 370 270 370
Protahovací šířka (mm) 120 120 120
Protahovací šířka (mm) 110 110 110
Protahovací šířka (mm) 120 120 120
Komora A
Protahovací objem (mm²) 2288 3068 3168 4248 4048 5428
Počet vedení NYM¹ 54
Počet vedení CAT² 67
Komora B
Protahovací objem (mm²) 1794 2834 2484 3924 3174 5014
Počet vedení NYM¹ 50
Počet vedení CAT² 62
Komora C
Protahovací objem (mm²) 2288 3068 3168 4248 4048 5428
Počet vedení NYM¹ 54
Počet vedení CAT² 67
1
Silnoproudé kabely NYM-J 2,5 mm, průměr mm, potřebný prostor 100 mm2
2
Datové vedení CAT6, průměr mm, potřebný prostor mm2
Pomůcky
pro
projektování
systému
kanálů
zalitých
08
UFS
Masterkatalog
Länder
/
cs
/
24/01/2017
(LLExport_04428)
/
24/01/2017
46
