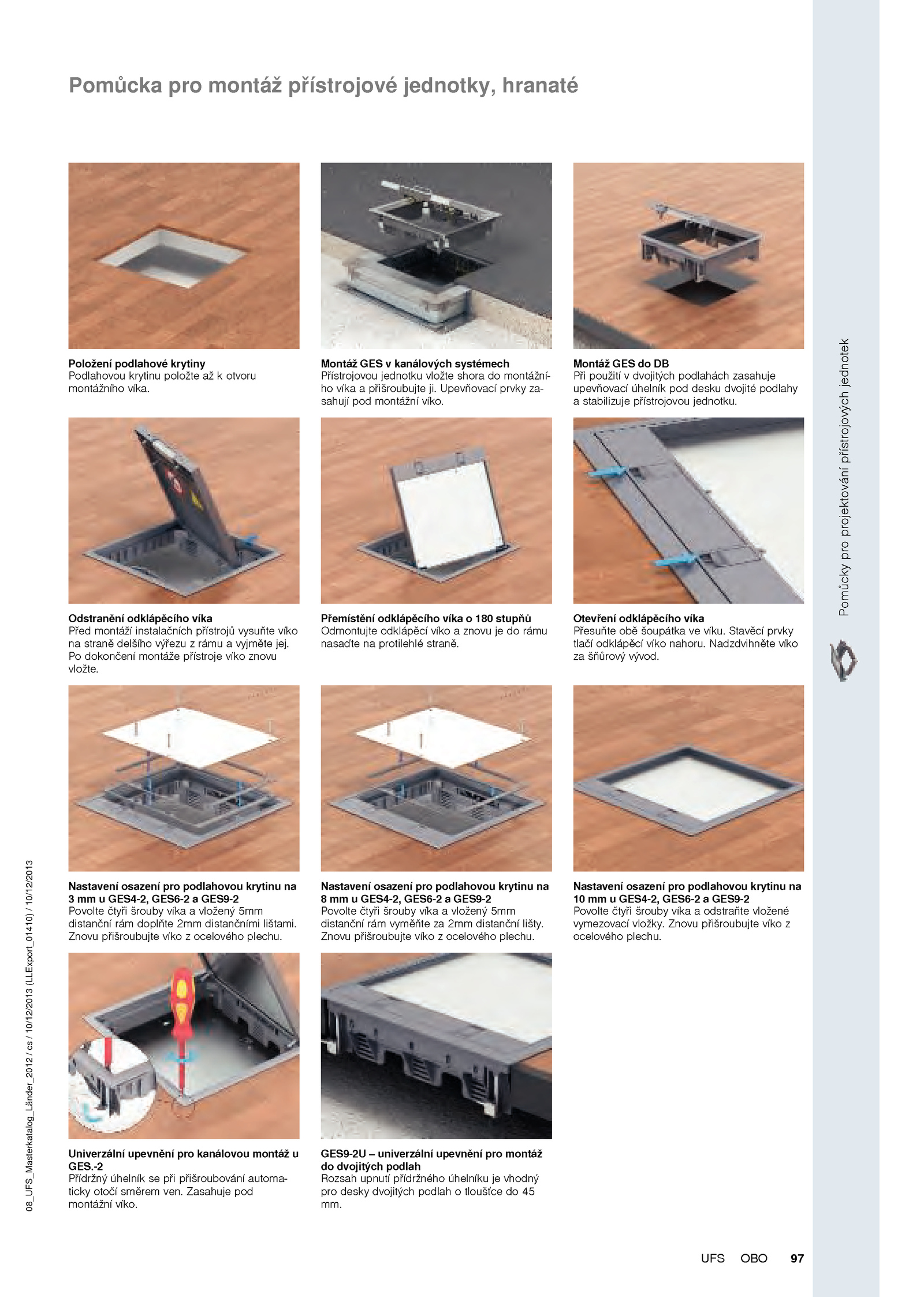

Upevňovací prvky za- sahují pod montážní víko. Montáž GES kanálových systémech Přístrojovou jednotku vložte shora montážní- ho víka přišroubujte ji. Otevření odklápěcího víka Přesuňte obě šoupátka víku. Univerzální upevnění pro kanálovou montáž u GES. Stavěcí prvky tlačí odklápěcí víko nahoru. Zasahuje pod montážní víko. Znovu přišroubujte víko z ocelového plechu.Pomůckyproprojektovánípřístrojovýchjednotek 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 97OBOUFS Pomůcka pro montáž přístrojové jednotky, hranaté Položení podlahové krytiny Podlahovou krytinu položte otvoru montážního víka.-2 Přídržný úhelník při přišroubování automa- ticky otočí směrem ven. Nastavení osazení pro podlahovou krytinu na 8 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka vložený 5mm distanční rám vyměňte 2mm distanční lišty. Po dokončení montáže přístroje víko znovu vložte. Nastavení osazení pro podlahovou krytinu na 3 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka vložený 5mm distanční rám doplňte 2mm distančními lištami. Znovu přišroubujte víko ocelového plechu. Odstranění odklápěcího víka Před montáží instalačních přístrojů vysuňte víko na straně delšího výřezu rámu vyjměte jej. . Montáž GES DB Při použití dvojitých podlahách zasahuje upevňovací úhelník pod desku dvojité podlahy a stabilizuje přístrojovou jednotku. Nastavení osazení pro podlahovou krytinu na 10 GES4-2, GES6-2 GES9-2 Povolte čtyři šrouby víka odstraňte vložené vymezovací vložky. Znovu přišroubujte víko ocelového plechu. Přemístění odklápěcího víka 180 stupňů Odmontujte odklápěcí víko znovu rámu nasaďte protilehlé straně. Nadzdvihněte víko za šňůrový vývod. GES9-2U univerzální upevnění pro montáž do dvojitých podlah Rozsah upnutí přídržného úhelníku vhodný pro desky dvojitých podlah tloušťce 45 mm
