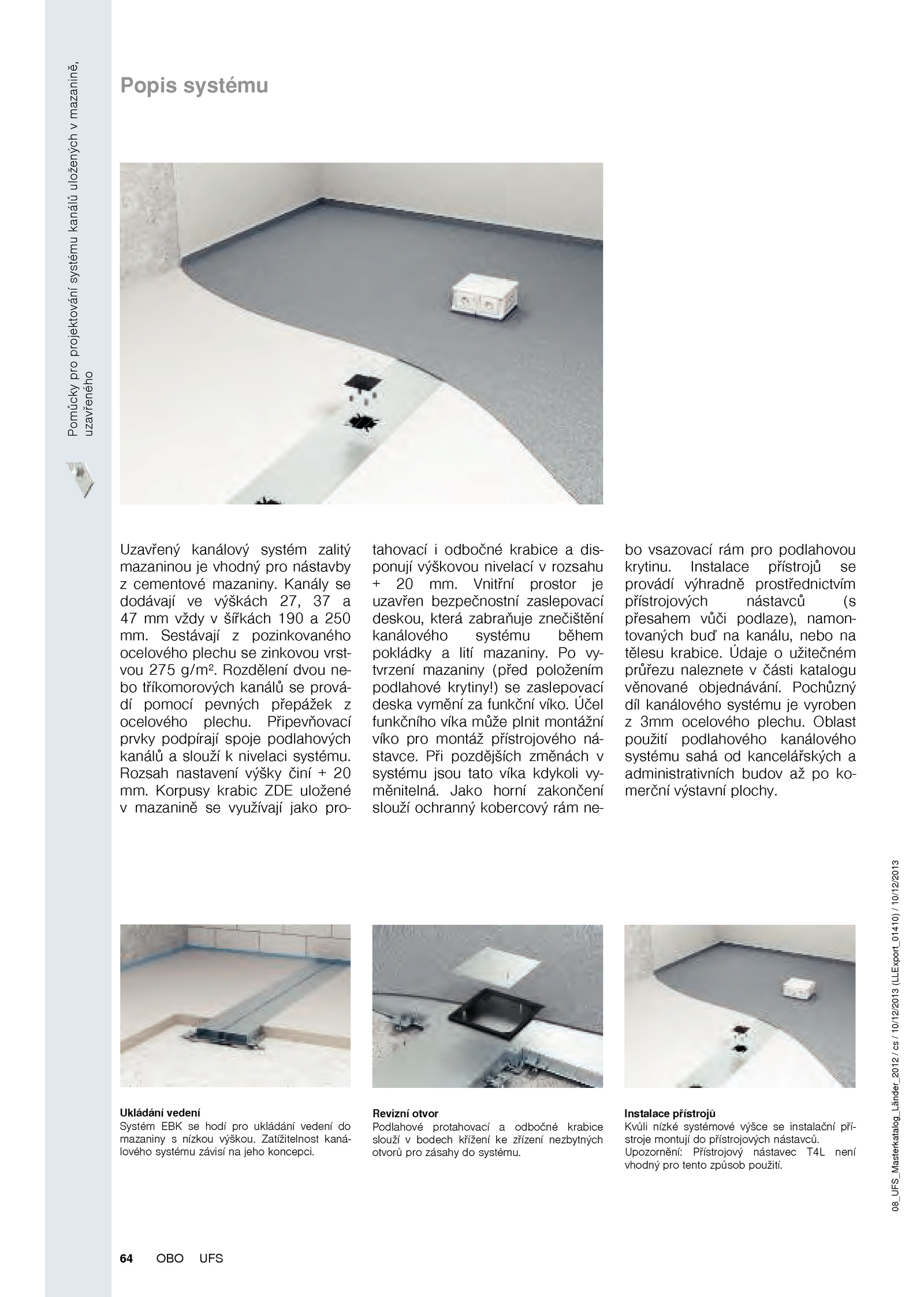

Instalace přístrojů se provádí výhradně prostřednictvím přístrojových nástavců (s přesahem vůči podlaze), namon- tovaných buď kanálu, nebo na tělesu krabice. Zatížitelnost kaná- lového systému závisí jeho koncepci. Revizní otvor Podlahové protahovací odbočné krabice slouží bodech křížení zřízení nezbytných otvorů pro zásahy systému. Jako horní zakončení slouží ochranný kobercový rám ne- bo vsazovací rám pro podlahovou krytinu. Upozornění: Přístrojový nástavec T4L není vhodný pro tento způsob použití. Účel funkčního víka může plnit montážní víko pro montáž přístrojového ná- stavce. Korpusy krabic ZDE uložené v mazanině využívají jako pro- tahovací odbočné krabice dis- ponují výškovou nivelací rozsahu + mm. Oblast použití podlahového kanálového systému sahá kancelářských a administrativních budov ko- merční výstavní plochy. Při pozdějších změnách v systému jsou tato víka kdykoli vy- měnitelná. Instalace přístrojů Kvůli nízké systémové výšce instalační pří- stroje montují přístrojových nástavců. vy- tvrzení mazaniny (před položením podlahové krytiny!) zaslepovací deska vymění funkční víko.Pomůckyproprojektovánísystémukanálůuloženýchvmazanině, uzavřeného 64 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Popis systému Uzavřený kanálový systém zalitý mazaninou vhodný pro nástavby z cementové mazaniny. Sestávají pozinkovaného ocelového plechu zinkovou vrst- vou 275 g/m². Připevňovací prvky podpírají spoje podlahových kanálů slouží nivelaci systému. Údaje užitečném průřezu naleznete části katalogu věnované objednávání. Ukládání vedení Systém EBK hodí pro ukládání vedení do mazaniny nízkou výškou. Kanály se dodávají výškách 27, a 47 mm vždy šířkách 190 250 mm. Rozdělení dvou ne- bo tříkomorových kanálů prová- dí pomocí pevných přepážek z ocelového plechu. . Pochůzný díl kanálového systému vyroben z 3mm ocelového plechu. Vnitřní prostor je uzavřen bezpečnostní zaslepovací deskou, která zabraňuje znečištění kanálového systému během pokládky lití mazaniny. Rozsah nastavení výšky činí 20 mm
