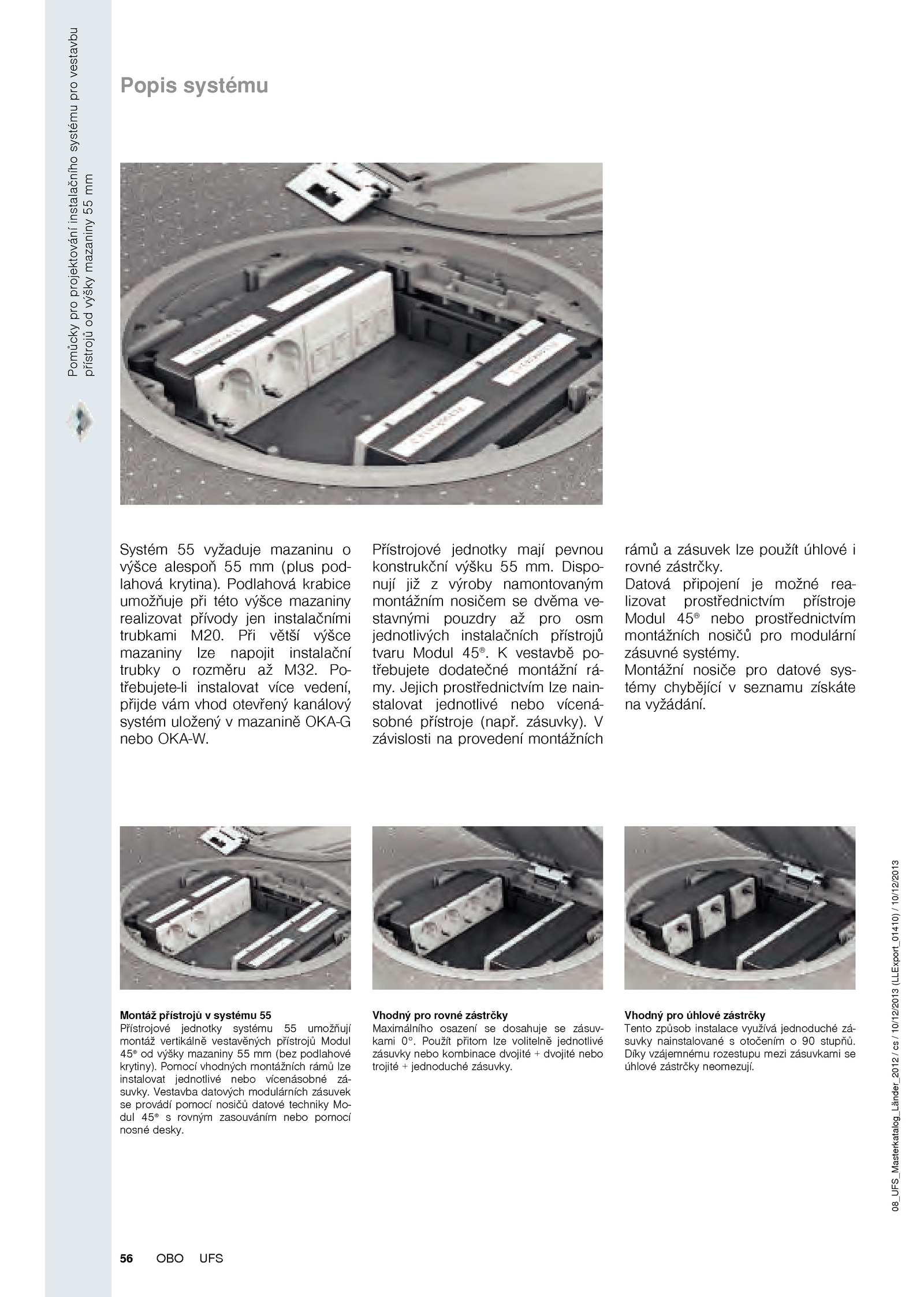

V závislosti provedení montážních rámů zásuvek lze použít úhlové i rovné zástrčky. Přístrojové jednotky mají pevnou konstrukční výšku mm. Datová připojení možné rea- lizovat prostřednictvím přístroje Modul 45® nebo prostřednictvím montážních nosičů pro modulární zásuvné systémy. . Montáž přístrojů systému 55 Přístrojové jednotky systému umožňují montáž vertikálně vestavěných přístrojů Modul 45® od výšky mazaniny 55 mm (bez podlahové krytiny). Použít přitom lze volitelně jednotlivé zásuvky nebo kombinace dvojité + dvojité nebo trojité + jednoduché zásuvky. Montážní nosiče pro datové sys- témy chybějící seznamu získáte na vyžádání. Podlahová krabice umožňuje při této výšce mazaniny realizovat přívody jen instalačními trubkami M20. Vhodný pro rovné zástrčky Maximálního osazení dosahuje zásuv- kami 0°. Vhodný pro úhlové zástrčky Tento způsob instalace využívá jednoduché zá- suvky nainstalované otočením stupňů. Díky vzájemnému rozestupu mezi zásuvkami se úhlové zástrčky neomezují. Po- třebujete-li instalovat více vedení, přijde vám vhod otevřený kanálový systém uložený mazanině OKA-G nebo OKA-W. zásuvky). Pomocí vhodných montážních rámů lze instalovat jednotlivé nebo vícenásobné zá- suvky.Pomůckyproprojektováníinstalačníhosystémuprovestavbu přístrojůodvýškymazaniny55mm 56 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Popis systému Systém vyžaduje mazaninu o výšce alespoň 55 (plus pod- lahová krytina). Vestavba datových modulárních zásuvek se provádí pomocí nosičů datové techniky Mo- dul 45® s rovným zasouváním nebo pomocí nosné desky. Dispo- nují již výroby namontovaným montážním nosičem dvěma ve- stavnými pouzdry pro osm jednotlivých instalačních přístrojů tvaru Modul 45® . Při větší výšce mazaniny lze napojit instalační trubky rozměru M32. Jejich prostřednictvím lze nain- stalovat jednotlivé nebo vícená- sobné přístroje (např. vestavbě po- třebujete dodatečné montážní rá- my
