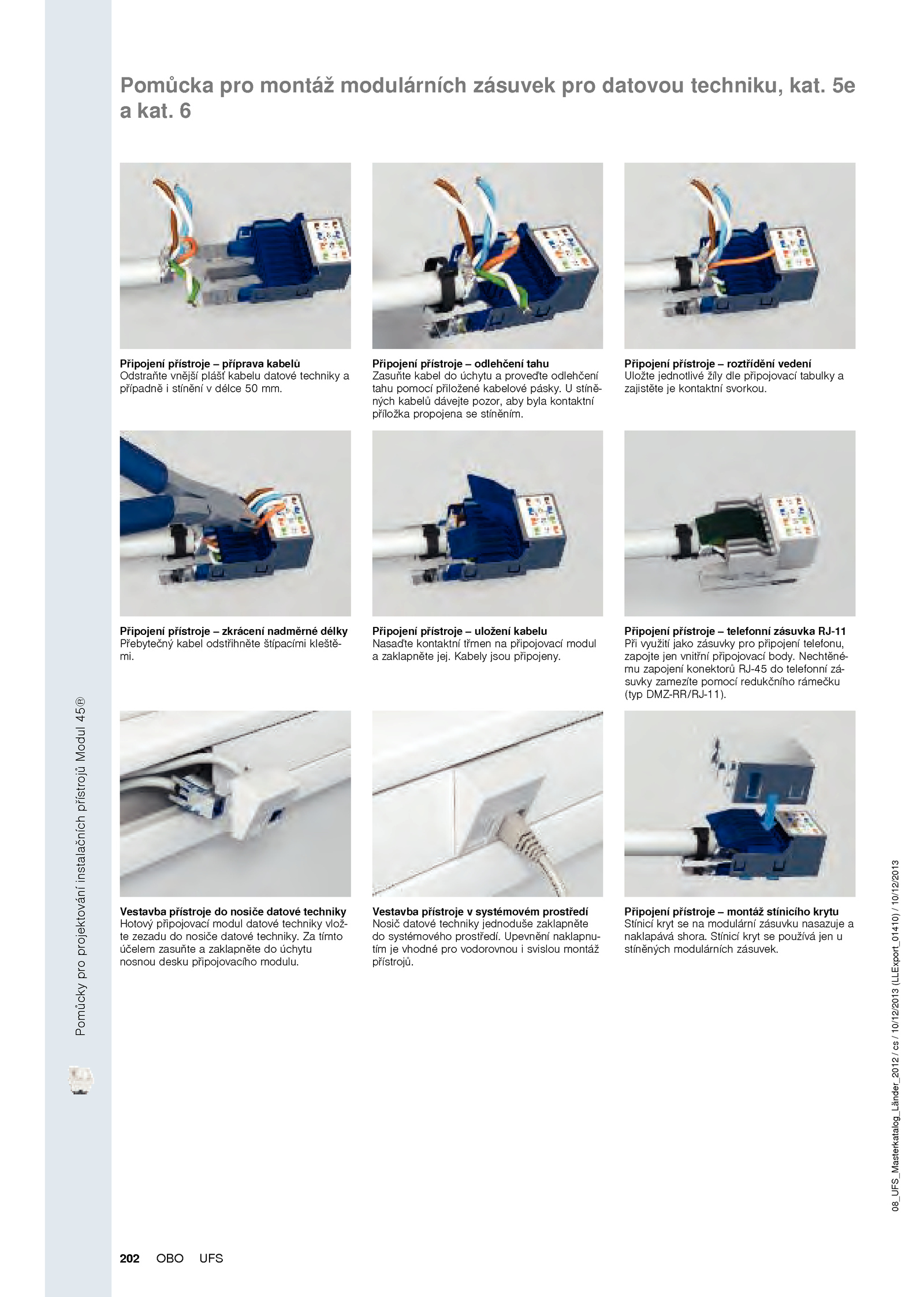

PomůckyproprojektováníinstalačníchpřístrojůModul45® 202 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Připojení přístroje odlehčení tahu Zasuňte kabel úchytu proveďte odlehčení tahu pomocí přiložené kabelové pásky. stíně- ných kabelů dávejte pozor, aby byla kontaktní příložka propojena stíněním. Připojení přístroje telefonní zásuvka RJ-11 Při využití jako zásuvky pro připojení telefonu, zapojte jen vnitřní připojovací body. 6 Připojení přístroje příprava kabelů Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. Stínicí kryt používá jen u stíněných modulárních zásuvek. 5e a kat. Nechtěné- mu zapojení konektorů RJ-45 telefonní zá- suvky zamezíte pomocí redukčního rámečku (typ DMZ-RR/RJ-11). Připojení přístroje montáž stínicího krytu Stínicí kryt modulární zásuvku nasazuje a naklapává shora. Připojení přístroje uložení kabelu Nasaďte kontaktní třmen připojovací modul a zaklapněte jej. tímto účelem zasuňte zaklapněte úchytu nosnou desku připojovacího modulu. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. . Připojení přístroje zkrácení nadměrné délky Přebytečný kabel odstřihněte štípacími kleště- mi. Vestavba přístroje nosiče datové techniky Hotový připojovací modul datové techniky vlož- te zezadu nosiče datové techniky. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. Připojení přístroje roztřídění vedení Uložte jednotlivé žíly dle připojovací tabulky a zajistěte kontaktní svorkou. Kabely jsou připojeny
