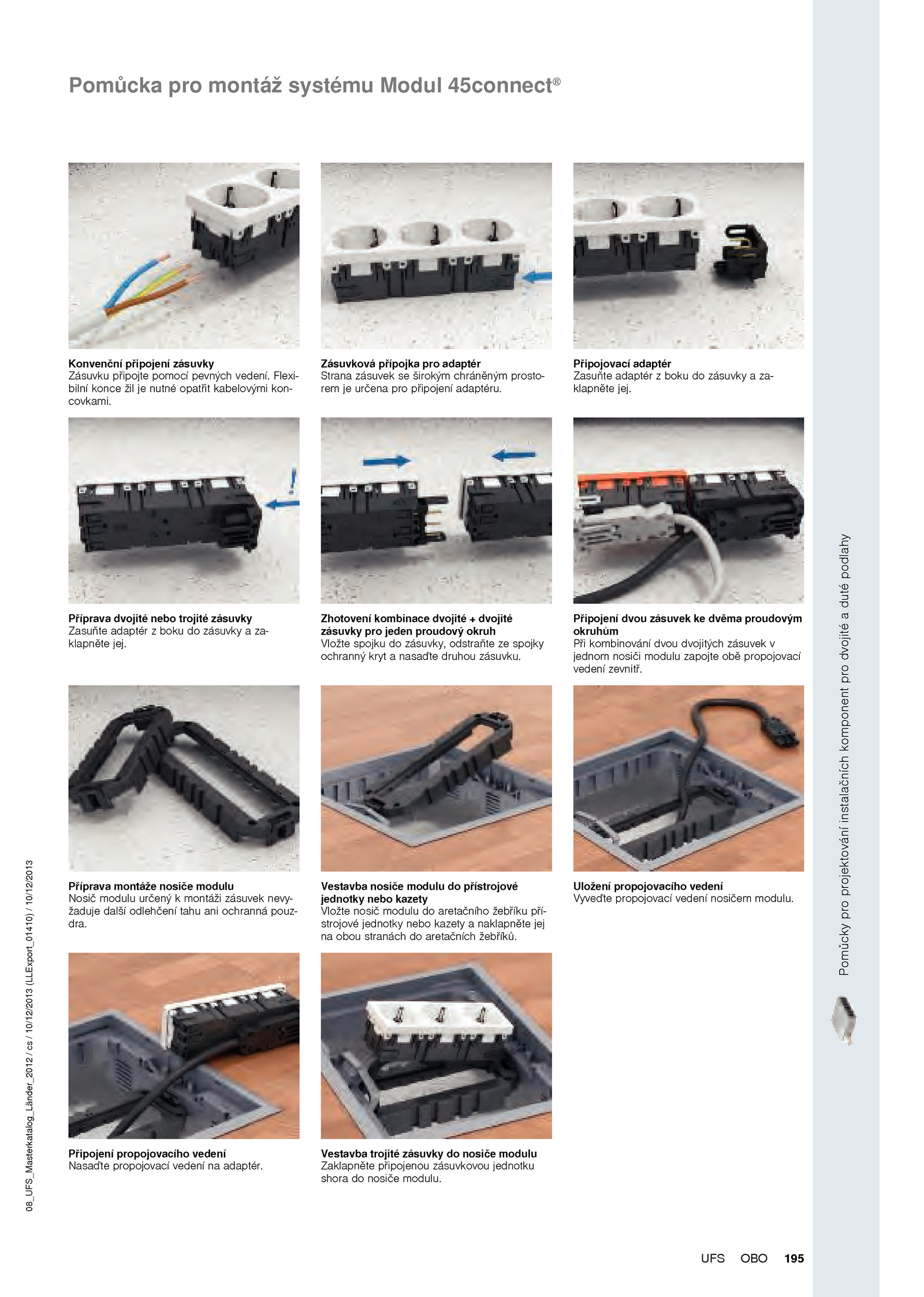

Uložení propojovacího vedení Vyveďte propojovací vedení nosičem modulu.Pomůckyproprojektováníinstalačníchkomponentprodvojitéadutépodlahy 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 195OBOUFS Pomůcka pro montáž systému Modul 45connect® Konvenční připojení zásuvky Zásuvku připojte pomocí pevných vedení. Flexi- bilní konce žil nutné opatřit kabelovými kon- covkami. . Připojení propojovacího vedení Nasaďte propojovací vedení adaptér. Příprava dvojité nebo trojité zásuvky Zasuňte adaptér boku zásuvky za- klapněte jej. Připojení dvou zásuvek dvěma proudovým okruhům Při kombinování dvou dvojitých zásuvek v jednom nosiči modulu zapojte obě propojovací vedení zevnitř. Vestavba nosiče modulu přístrojové jednotky nebo kazety Vložte nosič modulu aretačního žebříku pří- strojové jednotky nebo kazety naklapněte jej na obou stranách aretačních žebříků. Příprava montáže nosiče modulu Nosič modulu určený montáži zásuvek nevy- žaduje další odlehčení tahu ani ochranná pouz- dra. Zhotovení kombinace dvojité dvojité zásuvky pro jeden proudový okruh Vložte spojku zásuvky, odstraňte spojky ochranný kryt nasaďte druhou zásuvku. Připojovací adaptér Zasuňte adaptér boku zásuvky za- klapněte jej. Vestavba trojité zásuvky nosiče modulu Zaklapněte připojenou zásuvkovou jednotku shora nosiče modulu. Zásuvková přípojka pro adaptér Strana zásuvek širokým chráněným prosto- rem určena pro připojení adaptéru
