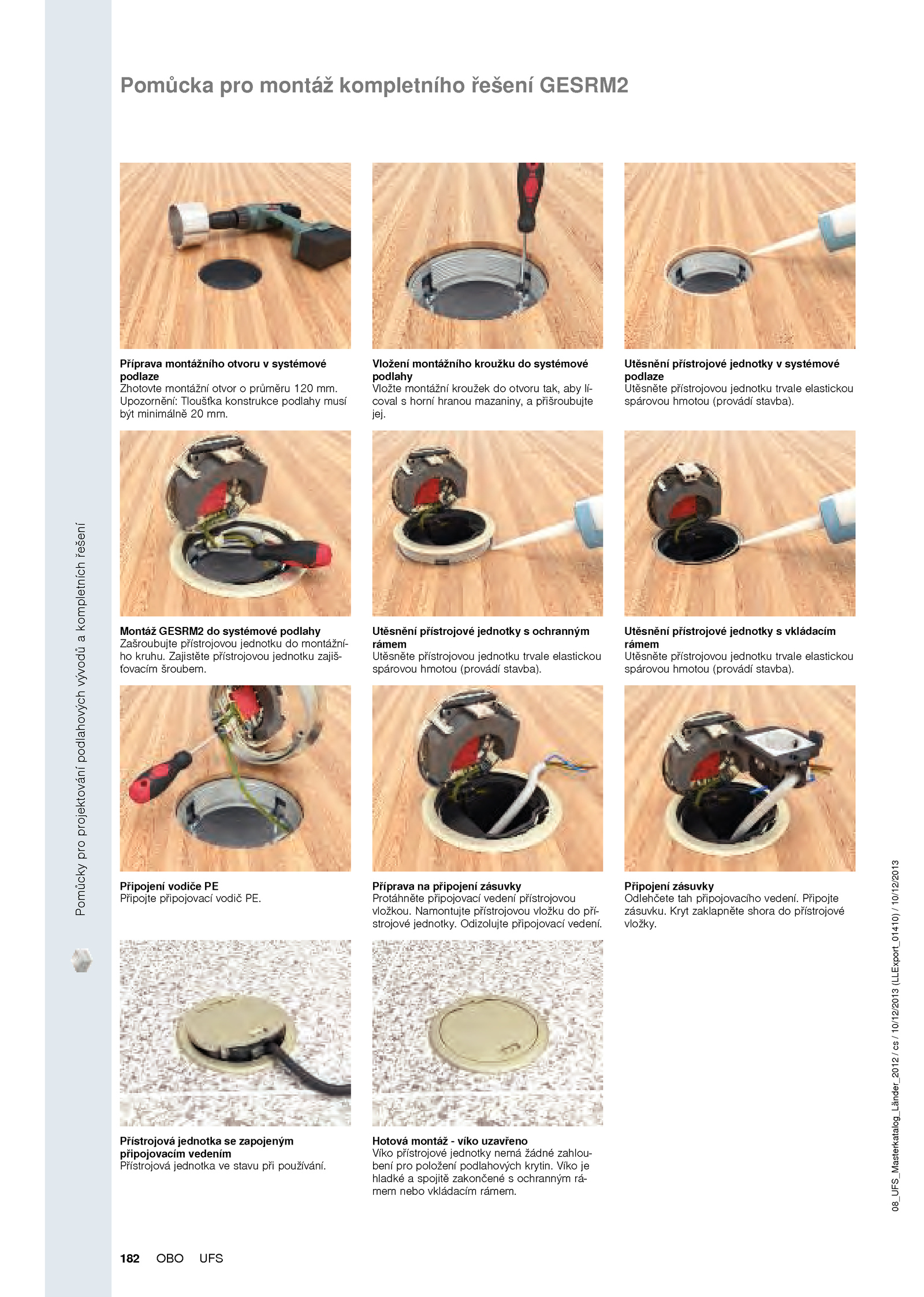

Utěsnění přístrojové jednotky vkládacím rámem Utěsněte přístrojovou jednotku trvale elastickou spárovou hmotou (provádí stavba). Utěsnění přístrojové jednotky ochranným rámem Utěsněte přístrojovou jednotku trvale elastickou spárovou hmotou (provádí stavba). Zajistěte přístrojovou jednotku zajiš- ťovacím šroubem. Připojení vodiče PE Připojte připojovací vodič PE. Upozornění: Tloušťka konstrukce podlahy musí být minimálně mm. Kryt zaklapněte shora přístrojové vložky. Připojte zásuvku. Namontujte přístrojovou vložku pří- strojové jednotky. Odizolujte připojovací vedení. Utěsnění přístrojové jednotky systémové podlaze Utěsněte přístrojovou jednotku trvale elastickou spárovou hmotou (provádí stavba). Hotová montáž víko uzavřeno Víko přístrojové jednotky nemá žádné zahlou- bení pro položení podlahových krytin. . Příprava připojení zásuvky Protáhněte připojovací vedení přístrojovou vložkou.Pomůckyproprojektovánípodlahovýchvývodůakompletníchřešení 182 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž kompletního řešení GESRM2 Příprava montážního otvoru systémové podlaze Zhotovte montážní otvor průměru 120 mm. Vložení montážního kroužku systémové podlahy Vložte montážní kroužek otvoru tak, aby lí- coval horní hranou mazaniny, přišroubujte jej. Připojení zásuvky Odlehčete tah připojovacího vedení. Montáž GESRM2 systémové podlahy Zašroubujte přístrojovou jednotku montážní- ho kruhu. Přístrojová jednotka zapojeným připojovacím vedením Přístrojová jednotka stavu při používání. Víko je hladké spojitě zakončené ochranným rá- mem nebo vkládacím rámem
