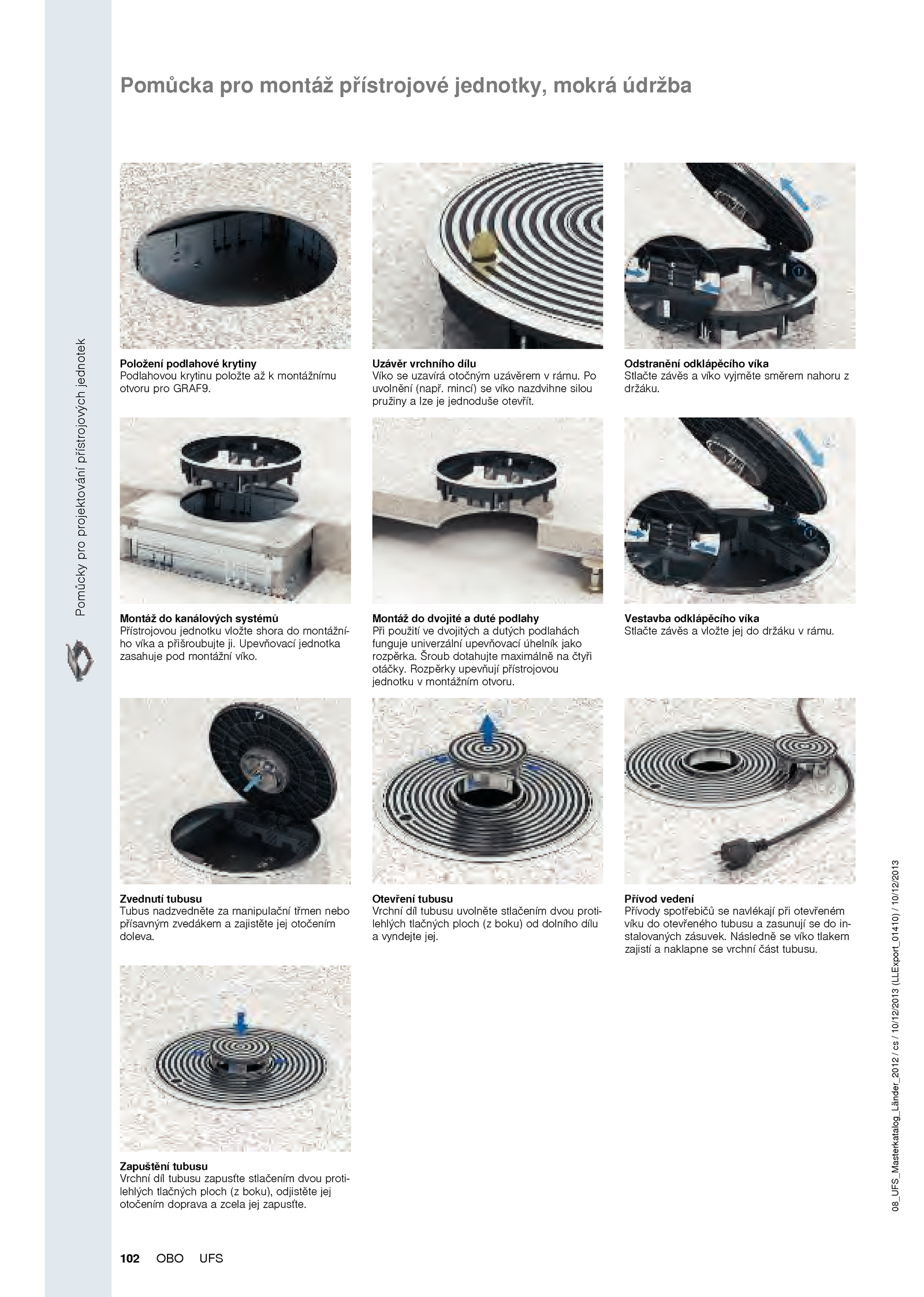

Montáž dvojité duté podlahy Při použití dvojitých dutých podlahách funguje univerzální upevňovací úhelník jako rozpěrka. Šroub dotahujte maximálně čtyři otáčky. Následně víko tlakem zajistí naklapne vrchní část tubusu. Vestavba odklápěcího víka Stlačte závěs vložte jej držáku rámu. Zapuštění tubusu Vrchní díl tubusu zapusťte stlačením dvou proti- lehlých tlačných ploch boku), odjistěte jej otočením doprava zcela jej zapusťte. . mincí) víko nazdvihne silou pružiny lze jednoduše otevřít. Montáž kanálových systémů Přístrojovou jednotku vložte shora montážní- ho víka přišroubujte ji. Přívod vedení Přívody spotřebičů navlékají při otevřeném víku otevřeného tubusu zasunují in- stalovaných zásuvek. Uzávěr vrchního dílu Víko uzavírá otočným uzávěrem rámu. Rozpěrky upevňují přístrojovou jednotku montážním otvoru. Po uvolnění (např. Zvednutí tubusu Tubus nadzvedněte manipulační třmen nebo přísavným zvedákem zajistěte jej otočením doleva. Otevření tubusu Vrchní díl tubusu uvolněte stlačením dvou proti- lehlých tlačných ploch boku) dolního dílu a vyndejte jej.Pomůckyproprojektovánípřístrojovýchjednotek 102 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž přístrojové jednotky, mokrá údržba Položení podlahové krytiny Podlahovou krytinu položte montážnímu otvoru pro GRAF9. Upevňovací jednotka zasahuje pod montážní víko. Odstranění odklápěcího víka Stlačte závěs víko vyjměte směrem nahoru z držáku
