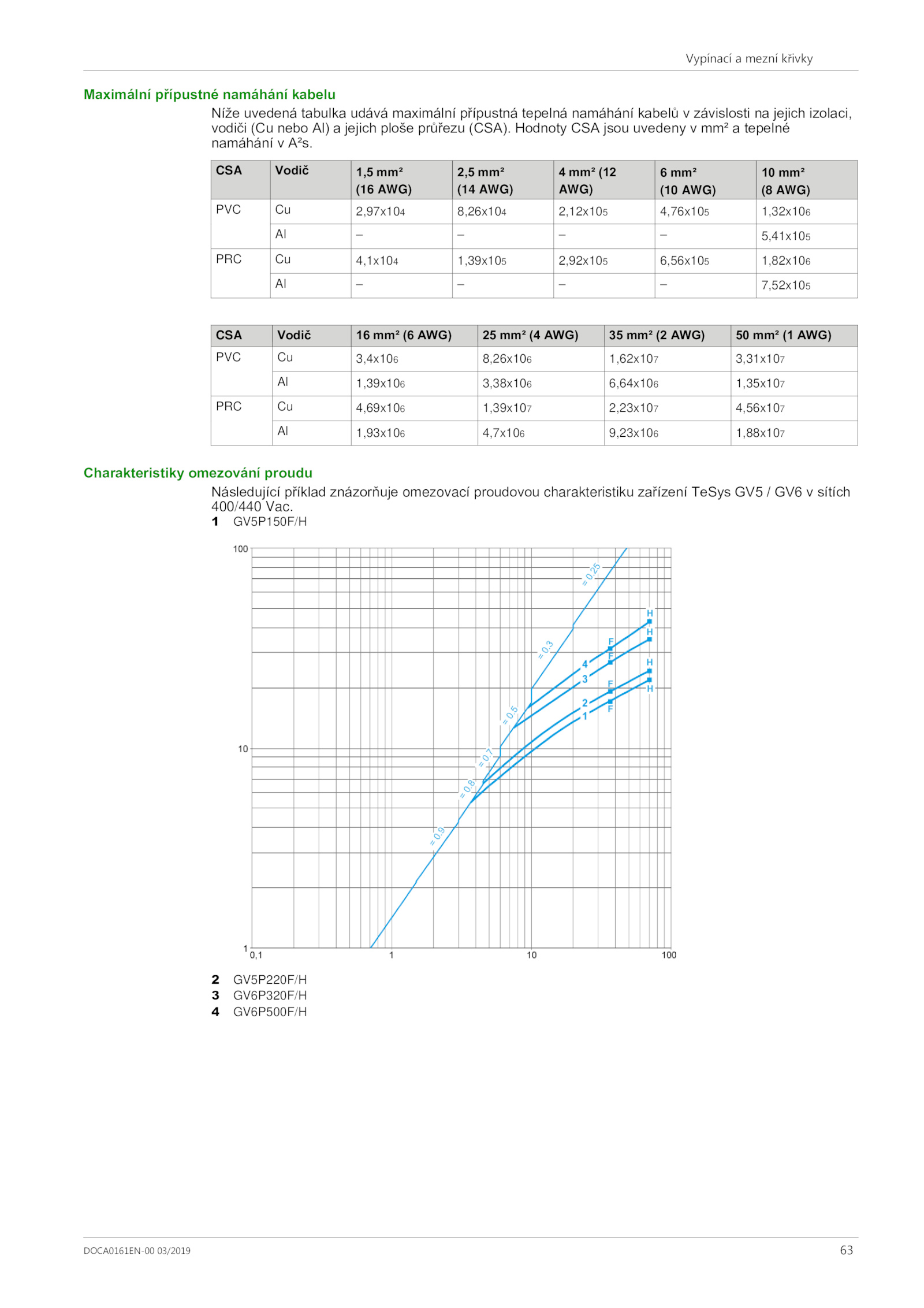

Vypínací mezní křivky
Maximální přípustné namáhání kabelu
Níže uvedená tabulka udává maximální přípustná tepelná namáhání kabelů závislosti jejich izolaci,
vodiči (Cu nebo Al) jejich ploše průřezu (CSA). Hodnoty CSA jsou uvedeny mm² tepelné
namáhání A²s.
CSA Vodič 1,5 mm²
(16 AWG)
2,5 mm²
(14 AWG)
4 mm² (12
AWG)
6 mm²
(10 AWG)
10 mm²
(8 AWG)
PVC 2,97x104 8,26x104 2,12x105 4,76x105 1,32x106
Al 5,41x105
PRC 4,1x104 1,39x105 2,92x105 6,56x105 1,82x106
Al 7,52x105
CSA Vodič mm² AWG) mm² AWG) mm² AWG) mm² AWG)
PVC 3,4x106 8,26x106 1,62x107 3,31x107
Al 1,39x106 3,38x106 6,64x106 1,35x107
PRC 4,69x106 1,39x107 2,23x107 4,56x107
Al 1,93x106 4,7x106 9,23x106 1,88x107
Charakteristiky omezování proudu
Následující příklad znázorňuje omezovací proudovou charakteristiku zařízení TeSys GV5 GV6 sítích
400/440 Vac.
1 GV5P150F/H
2 GV5P220F/H
3 GV6P320F/H
4 GV6P500F/H
