TeSys GV5 / GV6 Motorové jističe a manuální motorové chrániče

| Kategorie: Montážní návody Návody k obsluze Firemní tiskovina  | Tento dokument chci!

Vydal: Schneider Electric, a.s.

Strana 50 z 72







Poznámky redaktora

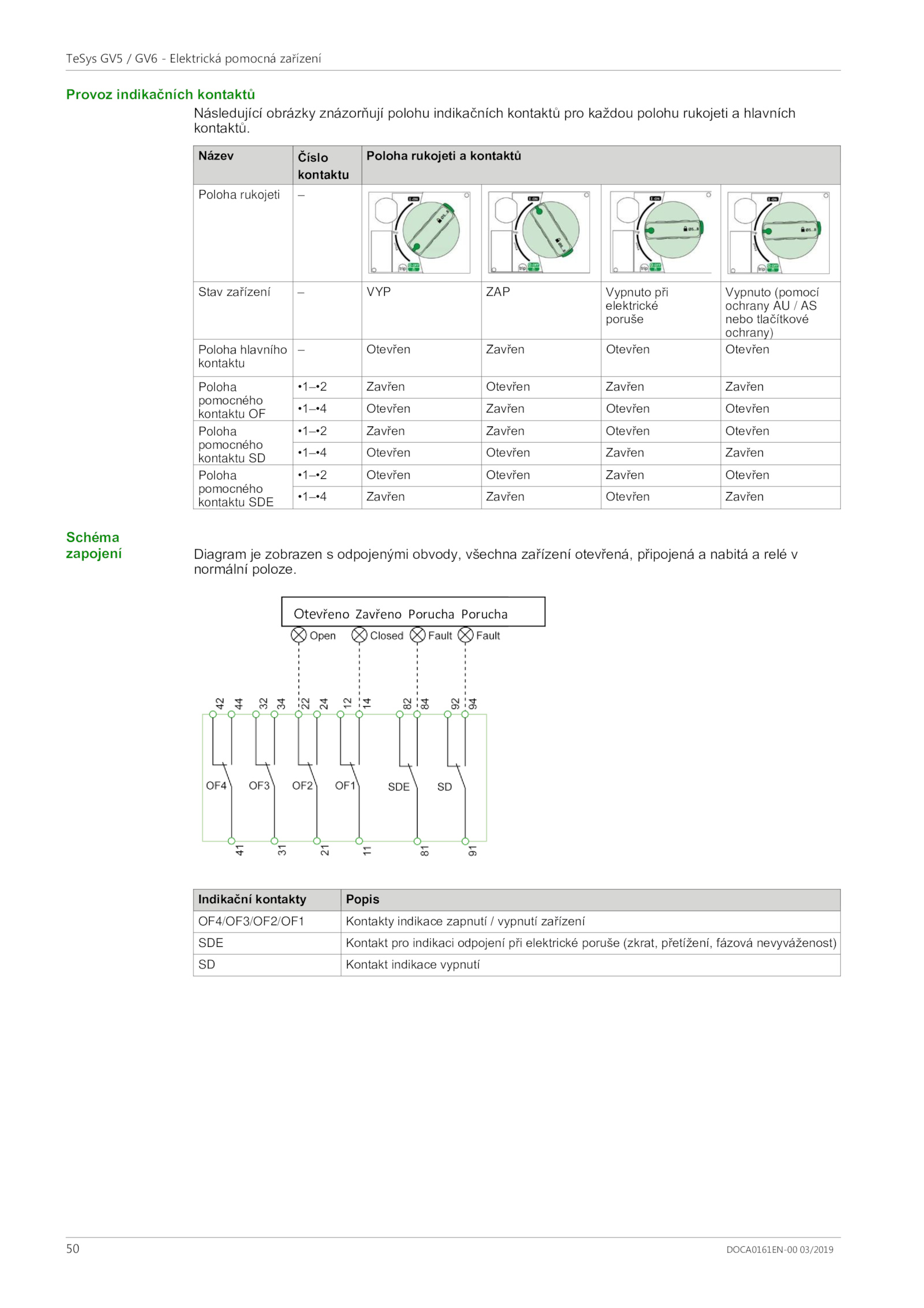

Indikační kontakty Popis OF4/OF3/OF2/OF1 Kontakty indikace zapnutí vypnutí zařízení SDE Kontakt pro indikaci odpojení při elektrické poruše (zkrat, přetížení, fázová nevyváženost) SD Kontakt indikace vypnutí Otevřeno Zavřeno Porucha Porucha .DOCA0161EN-00 03/2019 TeSys GV5 GV6 Elektrická pomocná zařízení Provoz indikačních kontaktů Následující obrázky znázorňují polohu indikačních kontaktů pro každou polohu rukojeti hlavních kontaktů. Název Číslo kontaktu Poloha rukojeti kontaktů Poloha rukojeti – Stav zařízení VYP ZAP Vypnuto při elektrické poruše Vypnuto (pomocí ochrany AS nebo tlačítkové ochrany) Poloha hlavního kontaktu – Otevřen Zavřen Otevřen Otevřen Poloha pomocného kontaktu OF •1–•2 Zavřen Otevřen Zavřen Zavřen •1–•4 Otevřen Zavřen Otevřen Otevřen Poloha pomocného kontaktu SD •1–•2 Zavřen Zavřen Otevřen Otevřen •1–•4 Otevřen Otevřen Zavřen Zavřen Poloha pomocného kontaktu SDE •1–•2 Otevřen Otevřen Zavřen Otevřen •1–•4 Zavřen Zavřen Otevřen Zavřen Schéma zapojení Diagram zobrazen odpojenými obvody, všechna zařízení otevřená, připojená nabitá relé v normální poloze
