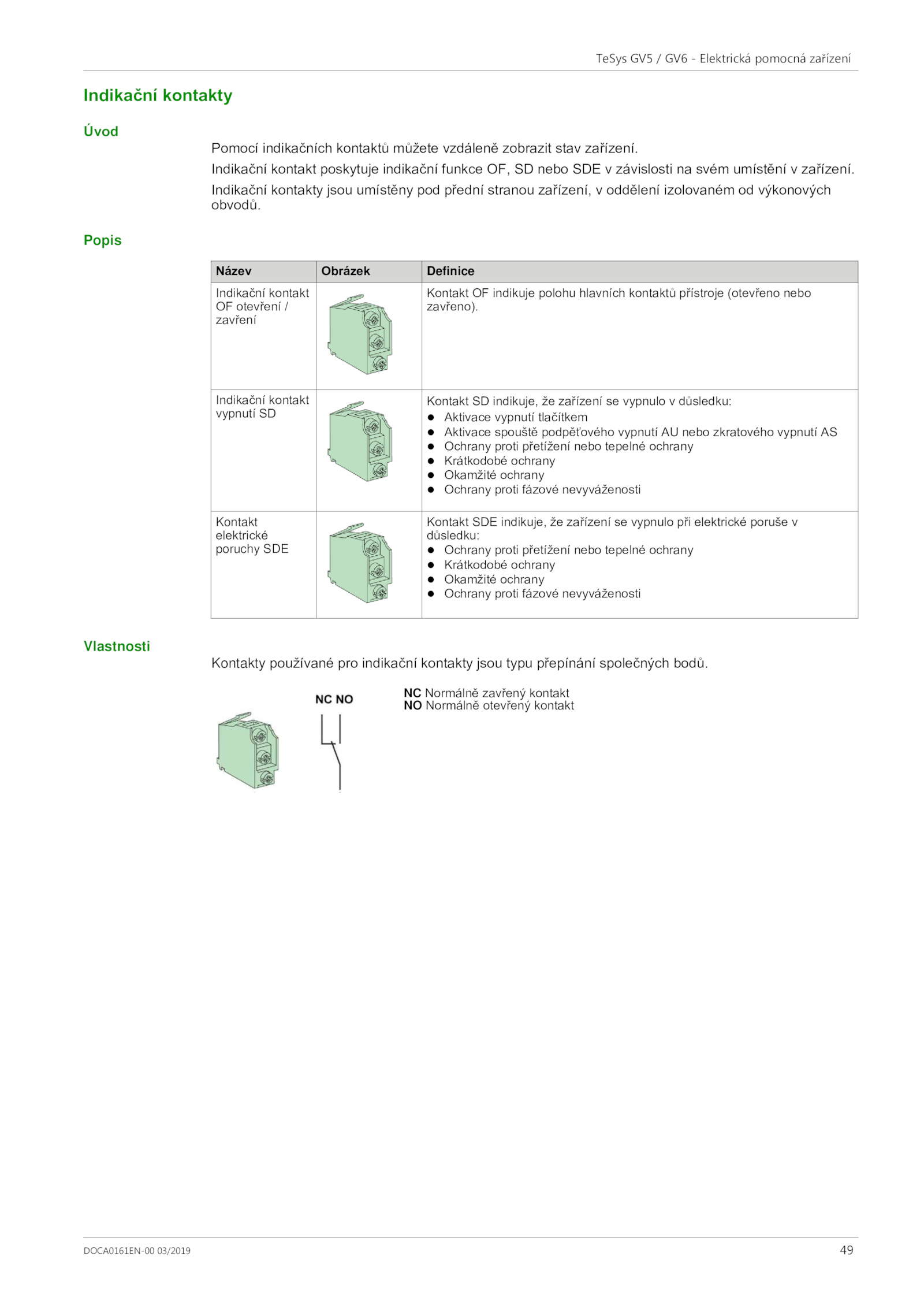

Indikační kontakt poskytuje indikační funkce OF, nebo SDE závislosti svém umístění zařízení. Indikační kontakty jsou umístěny pod přední stranou zařízení, oddělení izolovaném výkonových obvodů. Popis Název Obrázek Definice Indikační kontakt OF otevření / zavření Kontakt indikuje polohu hlavních kontaktů přístroje (otevřeno nebo zavřeno). Indikační kontakt vypnutí SD Kontakt indikuje, zařízení vypnulo důsledku: ⚫ Aktivace vypnutí tlačítkem ⚫ Aktivace spouště podpěťového vypnutí nebo zkratového vypnutí AS ⚫ Ochrany proti přetížení nebo tepelné ochrany ⚫ Krátkodobé ochrany ⚫ Okamžité ochrany ⚫ Ochrany proti fázové nevyváženosti Kontakt elektrické poruchy SDE Kontakt SDE indikuje, zařízení vypnulo při elektrické poruše v důsledku: ⚫ Ochrany proti přetížení nebo tepelné ochrany ⚫ Krátkodobé ochrany ⚫ Okamžité ochrany ⚫ Ochrany proti fázové nevyváženosti Vlastnosti Kontakty používané pro indikační kontakty jsou typu přepínání společných bodů. NC Normálně zavřený kontakt NO Normálně otevřený kontakt .49 DOCA0161EN-00 03/2019 TeSys GV5 GV6 Elektrická pomocná zařízení Indikační kontakty Úvod Pomocí indikačních kontaktů můžete vzdáleně zobrazit stav zařízení
