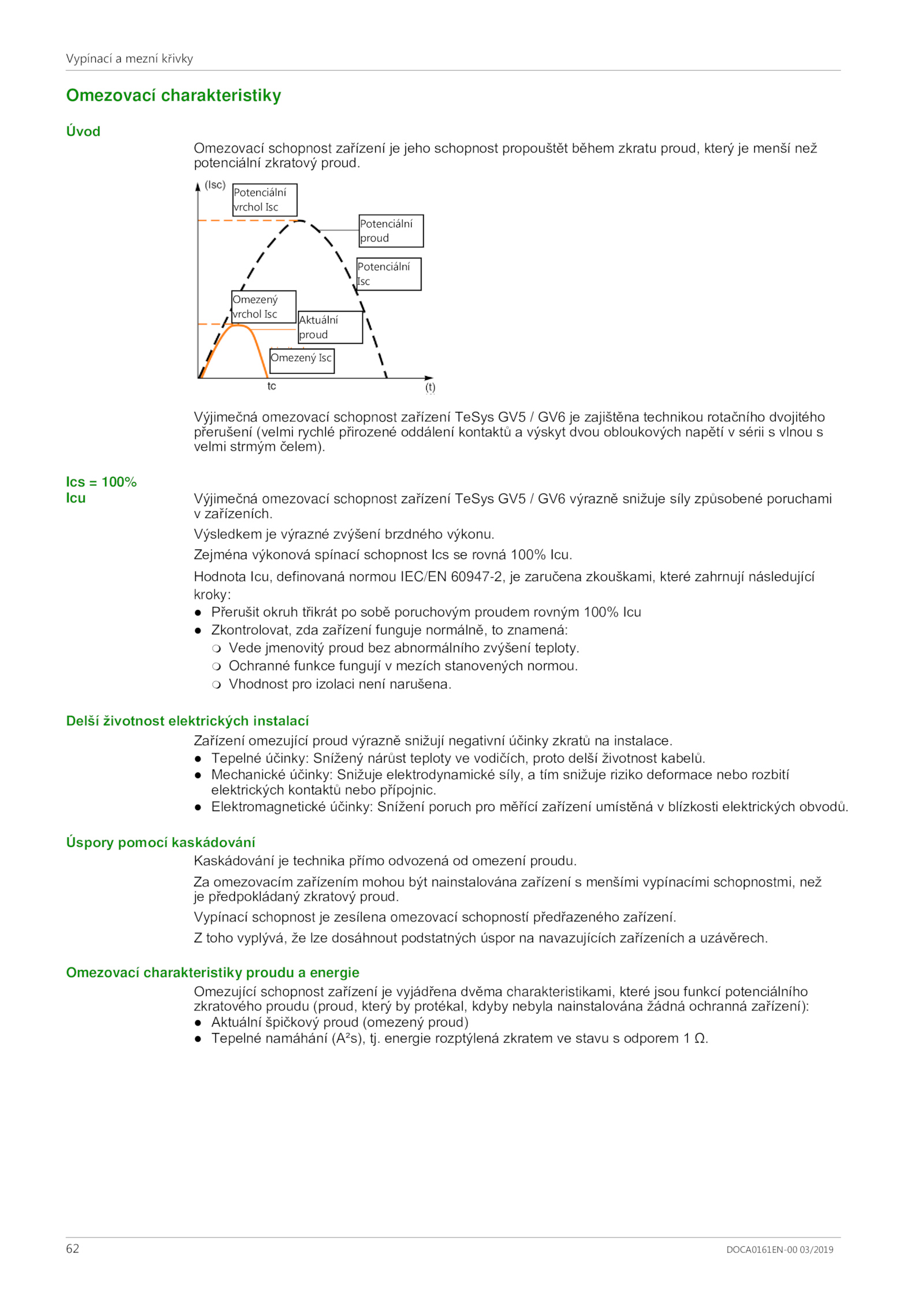

Vypínací mezní křivky
Omezovací charakteristiky
Úvod
Omezovací schopnost zařízení jeho schopnost propouštět během zkratu proud, který menší než
potenciální zkratový proud.
⚫ Elektromagnetické účinky: Snížení poruch pro měřící zařízení umístěná blízkosti elektrických obvodů.
Ics 100%
Icu Výjimečná omezovací schopnost zařízení TeSys GV5 GV6 výrazně snižuje síly způsobené poruchami
v zařízeních.
Výjimečná omezovací schopnost zařízení TeSys GV5 GV6 zajištěna technikou rotačního dvojitého
přerušení (velmi rychlé přirozené oddálení kontaktů výskyt dvou obloukových napětí sérii vlnou s
velmi strmým čelem).
Výsledkem výrazné zvýšení brzdného výkonu.
Vypínací schopnost zesílena omezovací schopností předřazeného zařízení.
Vhodnost pro izolaci není narušena.
Z toho vyplývá, lze dosáhnout podstatných úspor navazujících zařízeních uzávěrech.
Delší životnost elektrických instalací
Zařízení omezující proud výrazně snižují negativní účinky zkratů instalace.
Úspory pomocí kaskádování
Kaskádování technika přímo odvozená omezení proudu. energie rozptýlená zkratem stavu odporem Ω.
Za omezovacím zařízením mohou být nainstalována zařízení menšími vypínacími schopnostmi, než
je předpokládaný zkratový proud.
Ochranné funkce fungují mezích stanovených normou.
Potenciální
proud
Potenciální
Isc
Potenciální
vrchol Isc
Omezený
vrchol Isc
Omezený Isc
Aktuální
proud
.
Zejména výkonová spínací schopnost Ics rovná 100% Icu.
Hodnota Icu, definovaná normou IEC/EN 60947-2, zaručena zkouškami, které zahrnují následující
kroky:
⚫ Přerušit okruh třikrát sobě poruchovým proudem rovným 100% Icu
⚫ Zkontrolovat, zda zařízení funguje normálně, znamená:
Vede jmenovitý proud bez abnormálního zvýšení teploty.
Omezovací charakteristiky proudu energie
Omezující schopnost zařízení vyjádřena dvěma charakteristikami, které jsou funkcí potenciálního
zkratového proudu (proud, který protékal, kdyby nebyla nainstalována žádná ochranná zařízení):
⚫ Aktuální špičkový proud (omezený proud)
⚫ Tepelné namáhání (A²s), tj.
⚫ Tepelné účinky: Snížený nárůst teploty vodičích, proto delší životnost kabelů.
⚫ Mechanické účinky: Snižuje elektrodynamické síly, tím snižuje riziko deformace nebo rozbití
elektrických kontaktů nebo přípojnic
