Technická příloha Hager pro rok 2026. Popisuje zásuvky, spínače, tlačítka, stmívače, datové a anténní prvky, zapojení, rozměry, montážní pravidla a značení. Je určen hlavně elektrikářům jako praktický montážní a kontrolní podklad.
.Technische Änderungen vorbehalten Stand 01.2026

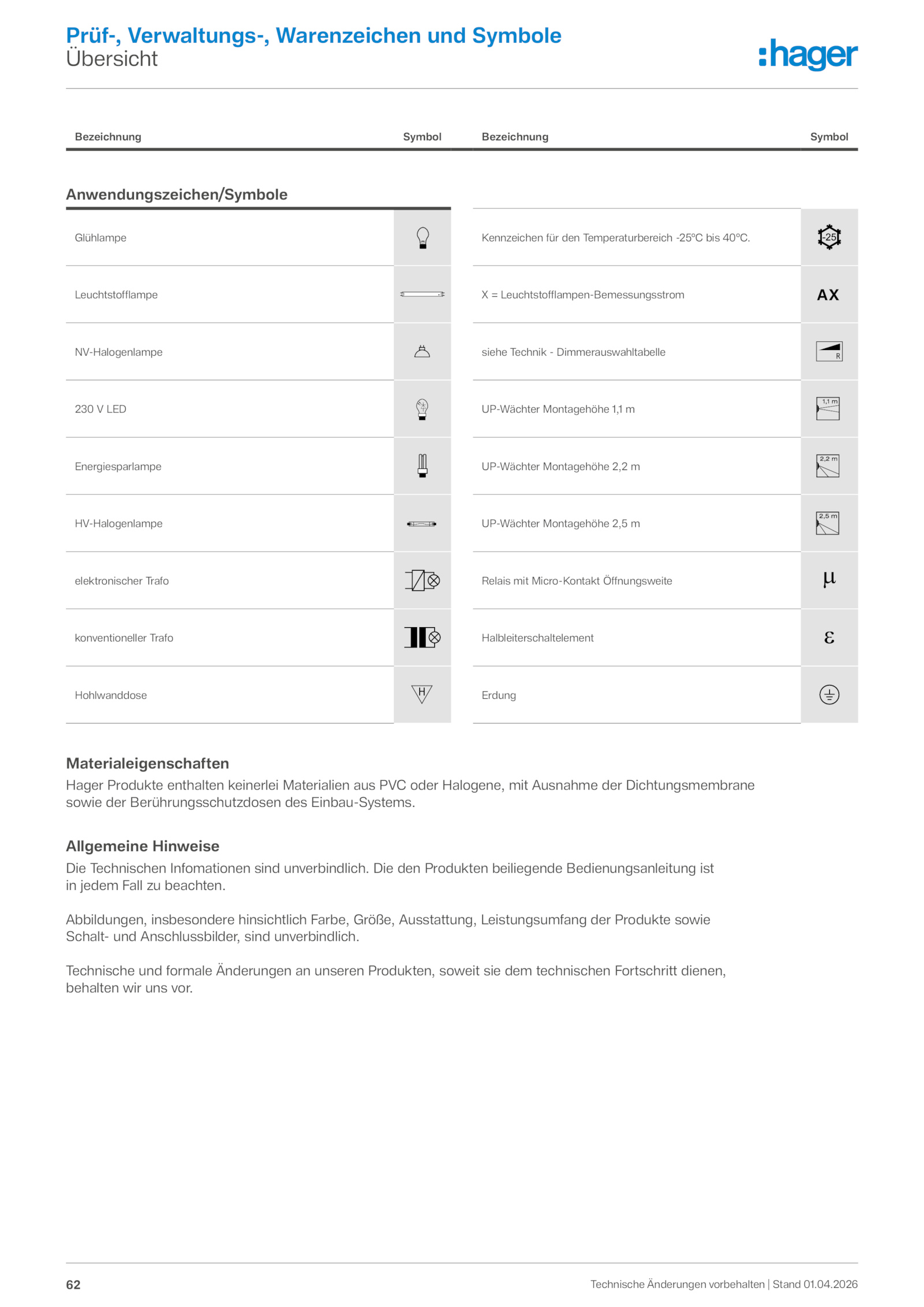

Prüf-, Verwaltungs-, Warenzeichen und Symbole
Übersicht
Bezeichnung Symbol Bezeichnung Symbol
Anwendungszeichen/Symbole
Glühlampe
Leuchtstofflampe
NV-Halogenlampe
230 LED
Energiesparlampe
HV-Halogenlampe
elektronischer Trafo
konventioneller Trafo
Hohlwanddose
Kennzeichen für den Temperaturbereich -25°C bis 40°C.
X Leuchtstofflampen-Bemessungsstrom AX
siehe Technik Dimmerauswahltabelle
UP-Wächter Montagehöhe 1,1 m
UP-Wächter Montagehöhe 2,2 m
UP-Wächter Montagehöhe 2,5 m
Relais mit Micro-Kontakt Öffnungsweite
Halbleiterschaltelement
Erdung
Materialeigenschaften
Hager Produkte enthalten keinerlei Materialien aus PVC oder Halogene, mit Ausnahme der Dichtungsmembrane
sowie der Berührungsschutzdosen des Einbau-Systems.04.
Abbildungen, insbesondere hinsichtlich Farbe, Größe, Ausstattung, Leis
tungsumfang der Produkte sowie
Schalt- und Anschlussbilder, sind unverbindlich.
Allgemeine Hinweise
Die Technischen Infomationen sind unverbindlich.
Technische und formale Änderungen unseren Produkten, soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor. Die den Produkten beiliegende Bedienungsanleitung ist
in jedem Fall beachten
