Technická příloha Hager pro rok 2026. Popisuje zásuvky, spínače, tlačítka, stmívače, datové a anténní prvky, zapojení, rozměry, montážní pravidla a značení. Je určen hlavně elektrikářům jako praktický montážní a kontrolní podklad.
(staubdicht, flutgeschützt)
IP66
Schutzklasse II
Explosionsschutz, Zone 11
IP44-geeignet, Schutzart IP44 ist nur mit dem zugehörigen
Dichtungsset gegeben.
Eingetragenes Warenzeichen des Warenzeichen-Verbandes
EDELSTAHL ROSTFREI.
Niederlande
Österreich
Norwegen
Frankreich
Dänemark
Italien
Schweden
Kanada
Belgien
USA
Polen
Finnland
Schweiz
ENEC steht für European Norms Electrical Certification.. EDV
Warenzeichen/Marken
Eingetragenes Warenzeichen des SCHUKO-Warenzeichenverbandes
e.
Eingetragenes Warenzeichen der PERILEX-Gemeinschaft e.61
Technische Änderungen vorbehalten Stand 01. (staub- und strahlwassergeschützt)
IP55
Schutz gegen Staubablagerungen und starkes Strahlwasser aus
allen Richtungen.
Schutzklassen/-arten
VDE-Funkschutzzeichen
Schutzisolierung Schutzklasse 2
(international protection)
Bezeichnet nach DIN 40050, IEC 60529, die Schutzart eines
Gerätes gegen Eindringen von Fremdkörpern und Feuchtigkeit.
Beispiel: steht für VDE
Nachweis für erhöhte Beanspruchbarkeit von Steckvorrichtun-
gen nach DIN 49400 und DIN 49441, Installationsgeräte aus
schlagfestem Material für höhere mechanische Beanspruchung.V.V. RAL
Elektronische Datenverarbeitung, für besondere Stromkreise,
erkennbar rotem Zentralstück.
Die Zahl hinter dem Zeichen gibt die zertifizierende Stelle an.V.
Eingetragenes Markenzeichen der KNX Association cvba,
Brüssel.
Festlegung von Farbabstufungen des Deutschen Instituts für
Gütesicherung und Kennzeichnung e.
.
Sicherheitsstromversorgung
(Dieselaggregat VDE 0107: 1994-10), erkennbar grünem Zen-
tralstück
SV
Möbel-An-/Einbau.2026

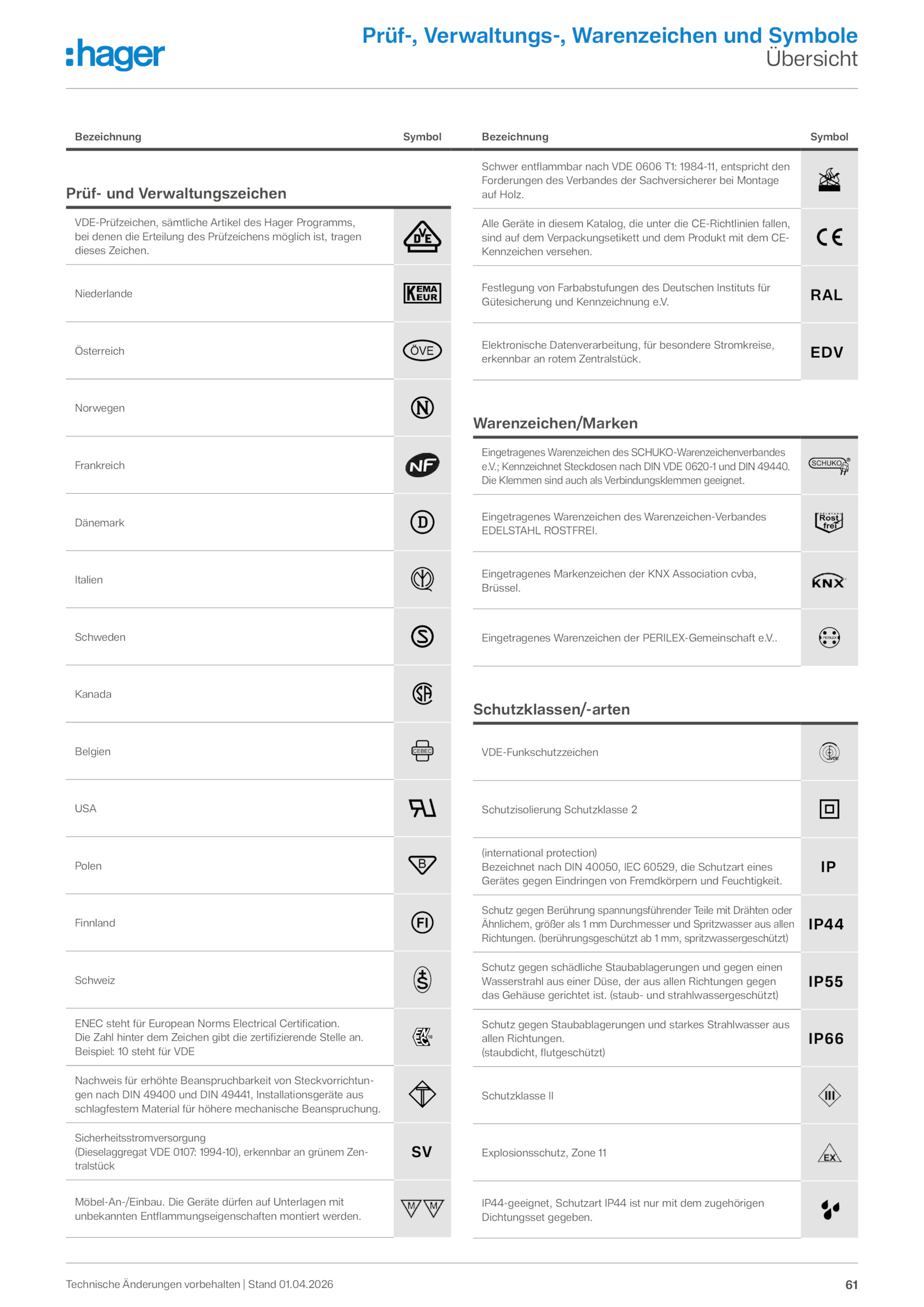

Prüf-, Verwaltungs-, Warenzeichen und Symbole
Übersicht
Prüf- und Verwaltungszeichen
VDE-Prüfzeichen, sämtliche Artikel des Hager Programms,
bei denen die Erteilung des Prüfzeichens möglich ist, tragen
dieses Zeichen. (berührungsgeschützt mm, spritzwassergeschützt)
IP44
Schutz gegen schädliche Staubablagerungen und gegen einen
Wasserstrahl aus einer Düse, der aus allen Richtungen gegen
das Gehäuse gerichtet ist.
Alle Geräte diesem Katalog, die unter die CE-Richtlinien fallen,
sind auf dem Verpackungsetikett und dem Produkt mit dem CE-
Kennzeichen versehen.
Bezeichnung Symbol Bezeichnung Symbol
Schwer entflammbar nach VDE 0606 T1: 1984-11, entspricht den
Forderungen des Verbandes der Sachversicherer bei Montage
auf Holz. Die Geräte dürfen auf Unterlagen mit
unbekannten Entflammungseigenschaften montiert werden.04.; Kennzeichnet Steckdosen nach DIN VDE 0620-1 und DIN 49440.
Die Klemmen sind auch als Verbindungsklemmen geeignet.
IP
Schutz gegen Berührung spannungsführender Teile mit Drähten oder
Ähnlichem, größer als Durchmesser und Spritzwasser aus allen
Richtungen
