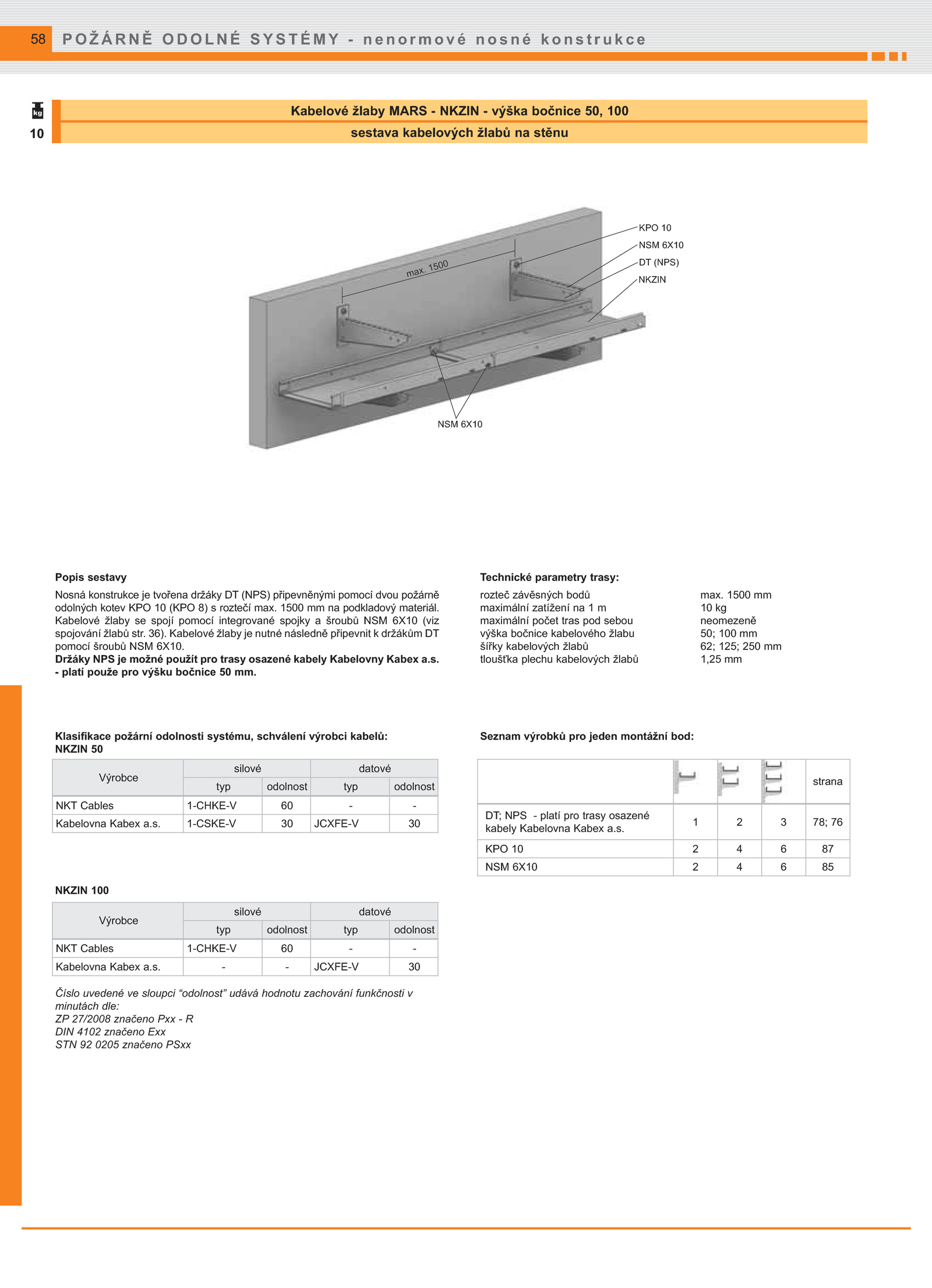

Kabelové žlaby MARS NKZIN výška bočnice 50, 100
sestava kabelových žlabů stěnu
Popis sestavy
Nosná konstrukce tvořena držáky (NPS) připevněnými pomocí dvou požárně
odolných kotev KPO (KPO roztečí max. 1500 mm
maximální zatížení kg
maximální počet tras pod sebou neomezeně
výška bočnice kabelového žlabu 50; 100 mm
šířky kabelových žlabů 62; 125; 250 mm
tloušťka plechu kabelových žlabů 1,25 mm
Seznam výrobků pro jeden montážní bod:
KPO 10
NSM 6X10
DT (NPS)
NKZIN
NSM 6X10
strana
DT; NPS platí pro trasy osazené
kabely Kabelovna Kabex a. JCXFE-V 30
.s.
Držáky NPS možné použít pro trasy osazené kabely Kabelovny Kabex a.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
NKZIN 50
NKZIN 100
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max.
- platí použe pro výšku bočnice mm
