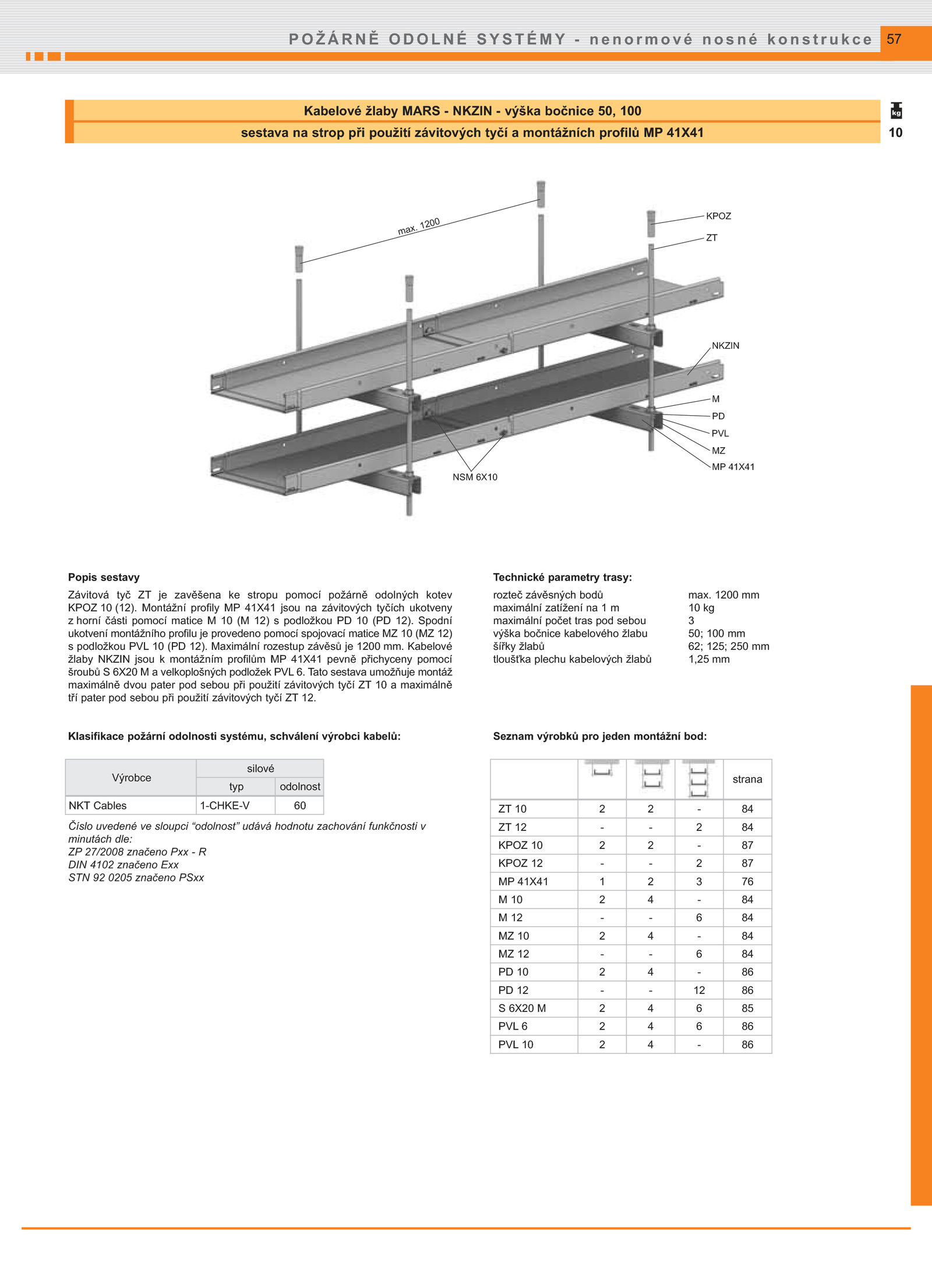

Kabelové žlaby MARS NKZIN výška bočnice 50, 100
sestava strop při použití závitových tyčí montážních profilů 41X41
Popis sestavy
Závitová tyč zavěšena stropu pomocí požárně odolných kotev
KPOZ (12).
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max. Spodní
ukotvení montážního profilu provedeno pomocí spojovací matice (MZ 12)
s podložkou PVL (PD 12). Maximální rozestup závěsů 1200 mm. 1200
NSM 6X10
Výrobce
silové
typ odolnost
NKT Cables 1-CHKE-V 60
. Kabelové
žlaby NKZIN jsou montážním profilům 41X41 pevně přichyceny pomocí
šroubů 6X20 velkoplošných podložek PVL Tato sestava umožňuje montáž
maximálně dvou pater pod sebou při použití závitových tyčí maximálně
tří pater pod sebou při použití závitových tyčí 12. Montážní profily 41X41 jsou závitových tyčích ukotveny
z horní části pomocí matice 12) podložkou (PD 12). 1200 mm
maximální zatížení kg
maximální počet tras pod sebou 3
výška bočnice kabelového žlabu 50; 100 mm
šířky žlabů 62; 125; 250 mm
tloušťka plechu kabelových žlabů 1,25 mm
Seznam výrobků pro jeden montážní bod:
ZT
M
PD
MP 41X41
MZ
NKZIN
KPOZ
PVL
strana
ZT 84
ZT 84
KPOZ 87
KPOZ 87
MP 41X41 76
M 84
M 84
MZ 84
MZ 84
PD 86
PD 86
S 6X20 85
PVL 86
PVL 86
max
